Автоматические выключатели силовые

Силовые автоматические выключатели защищают распределительные сети и оборудование от перегрузки и короткого замыкания там, где номинала модульных автоматов уже не хватает. Это аппараты в литом корпусе (MCCB) на 16–1600 А и воздушные выключатели (ACB) на 630–6300 А: вводные и секционные аппараты щитов, защита питающих кабельных линий, электродвигателей, трансформаторов, конденсаторных установок и мощных потребителей. Основные характеристики — номинальный ток, число полюсов (3P или 4P), предельная отключающая способность Icu (обычно 25–150 кА), тип расцепителя (термомагнитный или электронный с настройкой уставок) и типоразмер корпуса.

Как выбрать. Номинал выбирают по расчётному току линии с учётом длительно допустимого тока кабеля: автомат должен защищать именно кабель, а не только нагрузку. Отключающую способность — по току короткого замыкания в точке установки: у главного щита здания она выше, чем в конце линии. Электронный расцепитель нужен, когда важна селективность с нижестоящими аппаратами или защита двигателя с регулируемыми уставками; термомагнитный дешевле и проще. Для сетей с отдельным нулём берут 4P, для двигателей — 3P с моторной характеристикой.

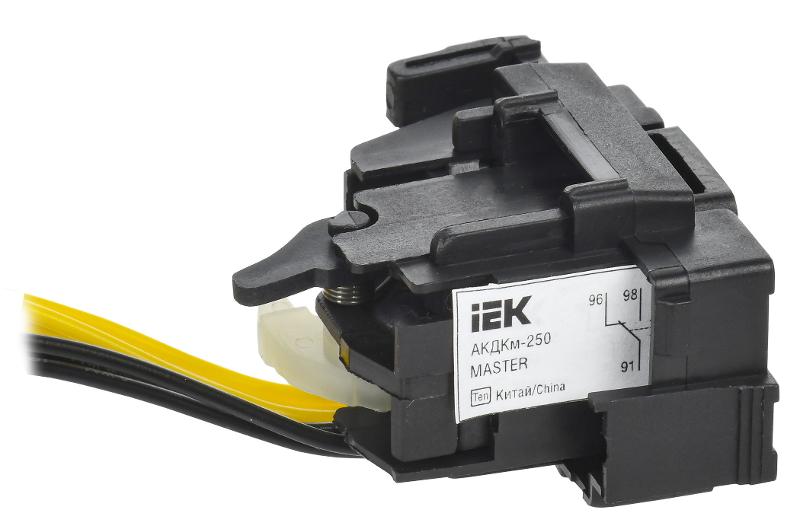

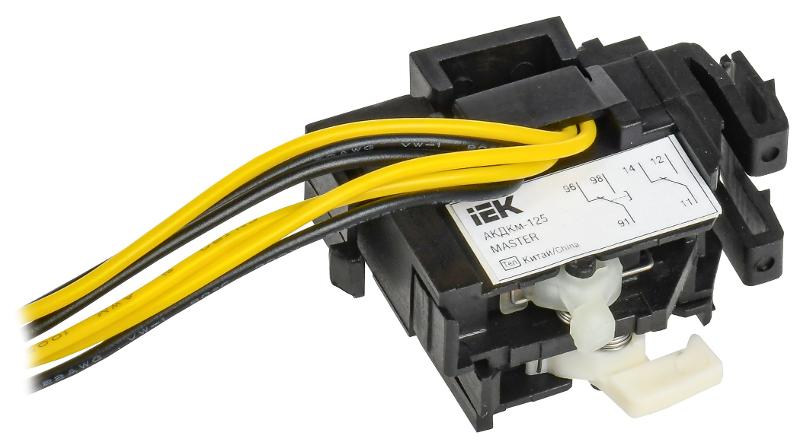

Чем отличается от модульных автоматов. Модульные аппараты на DIN-рейку рассчитаны на 0,5–125 А и отключающую способность 4,5–10 кА, силовые — на большие токи, высокие токи короткого замыкания, регулируемые уставки и аксессуары: независимые и минимальные расцепители, дополнительные и сигнальные контакты, поворотные рукоятки с блокировкой, моторные приводы для дистанционного управления, выкатные и втычные исполнения.

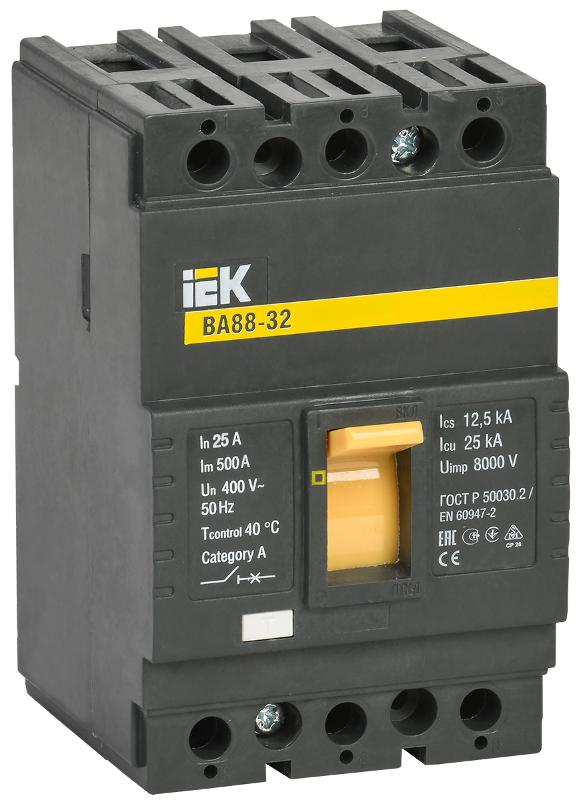

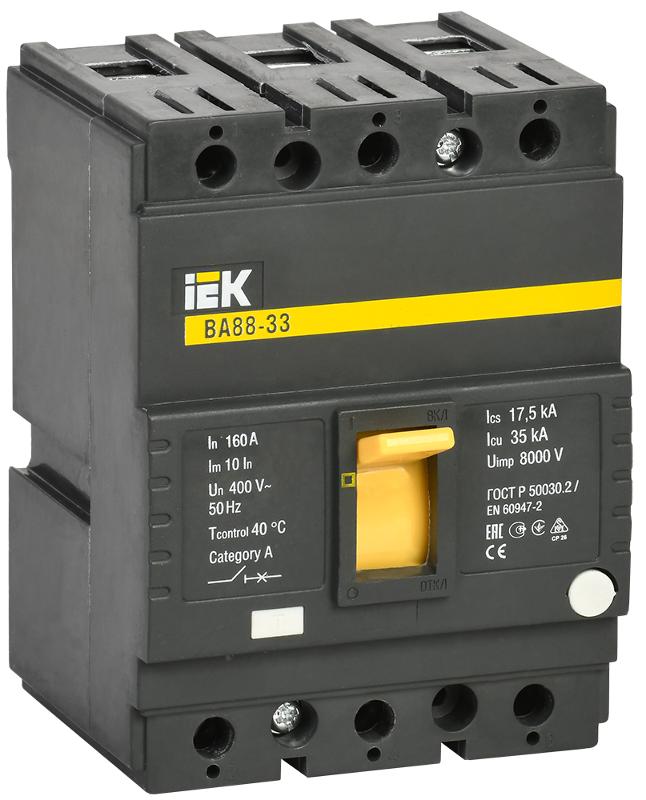

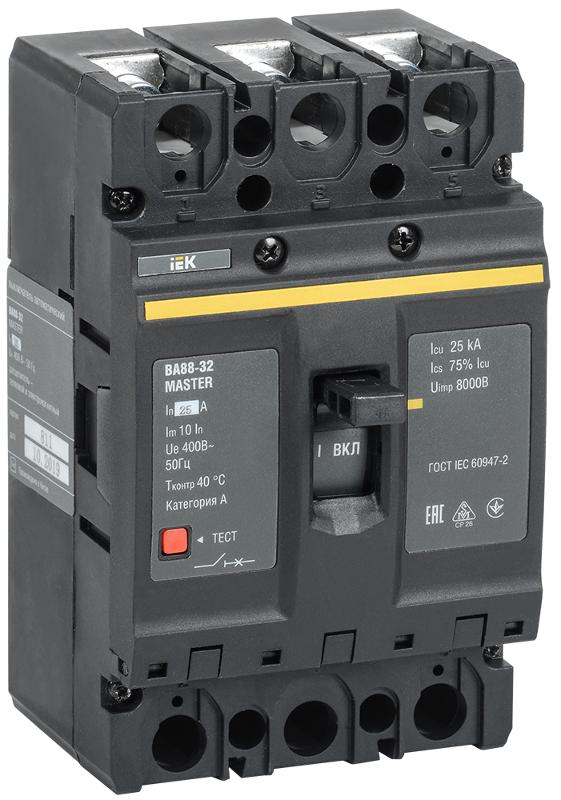

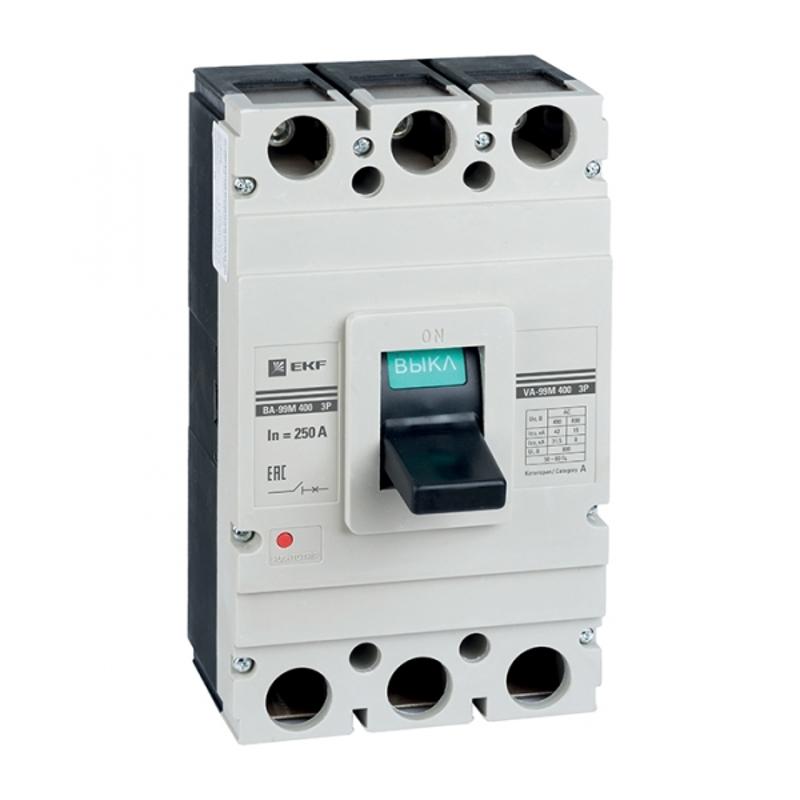

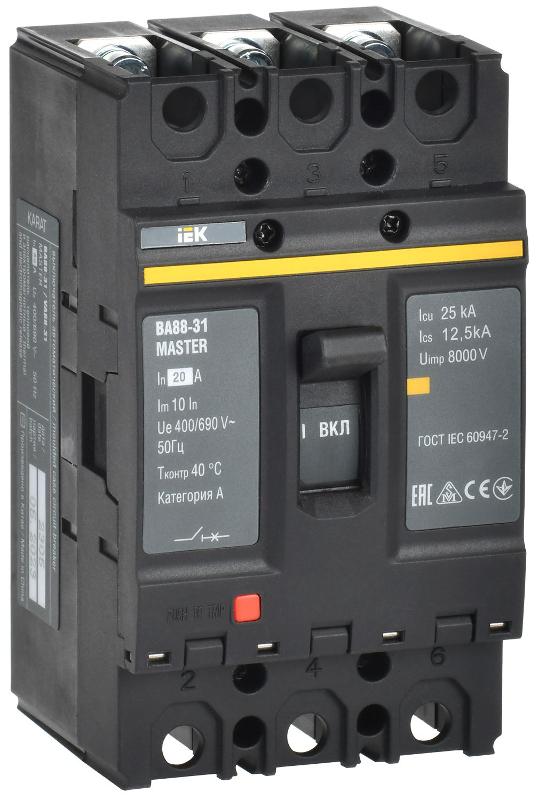

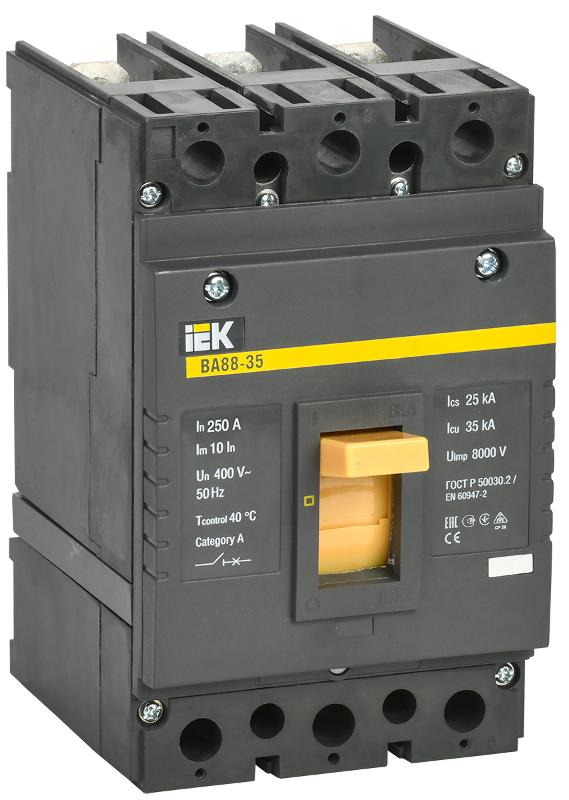

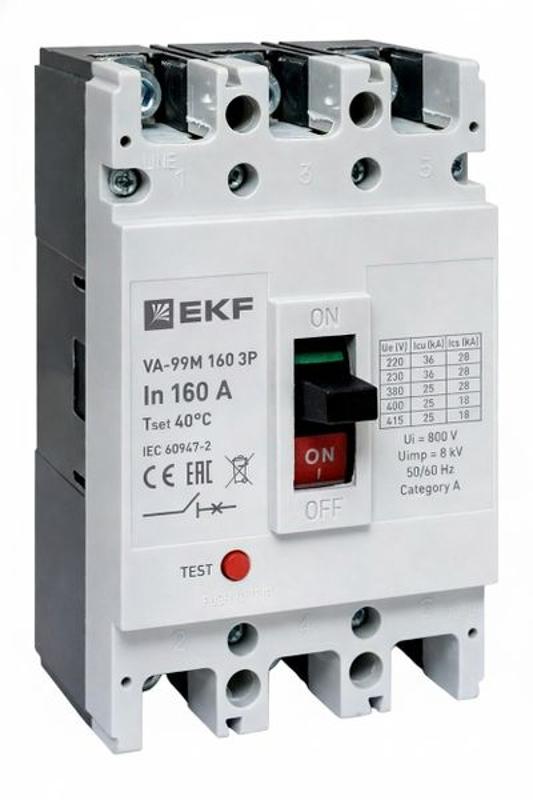

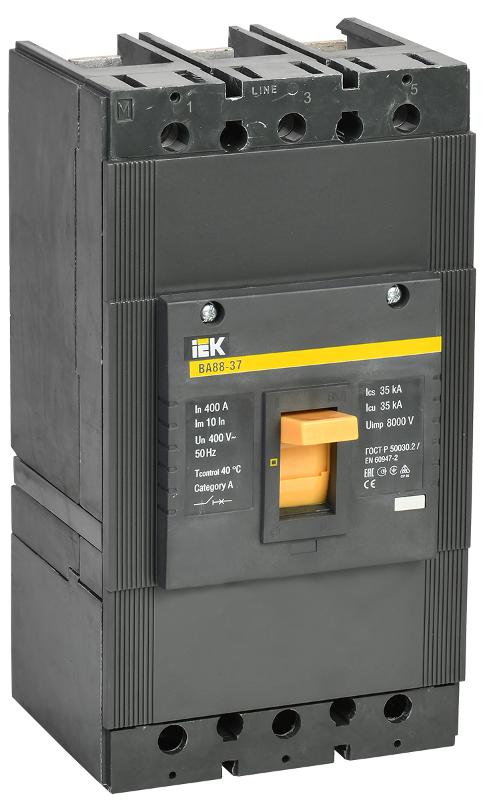

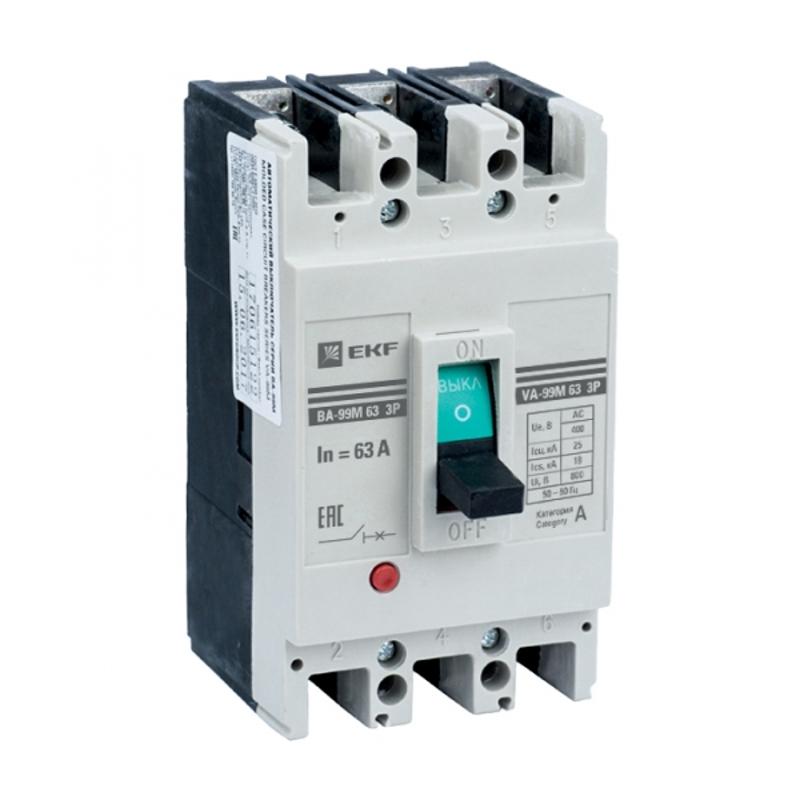

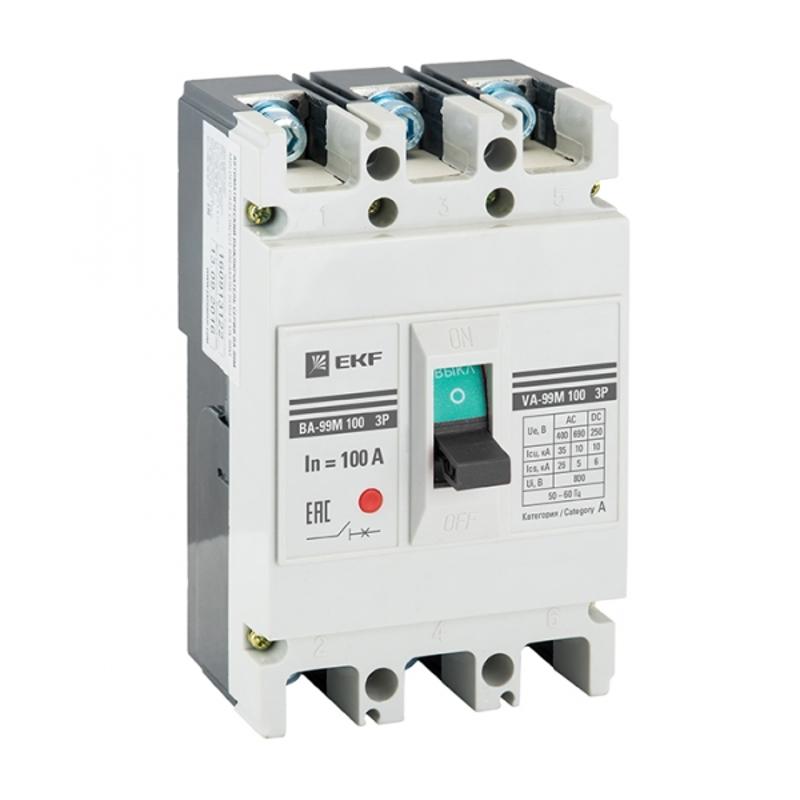

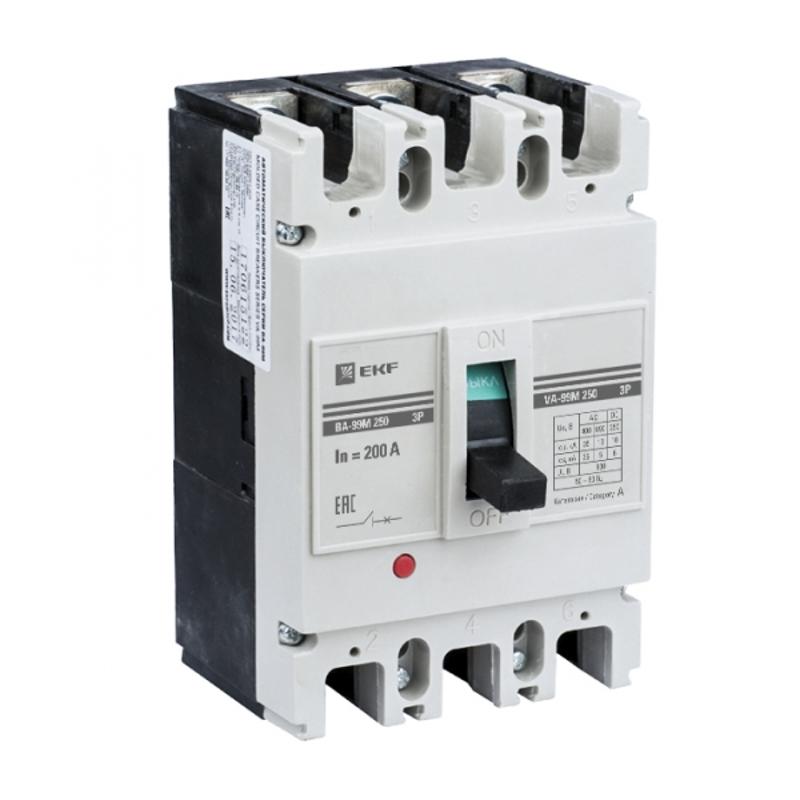

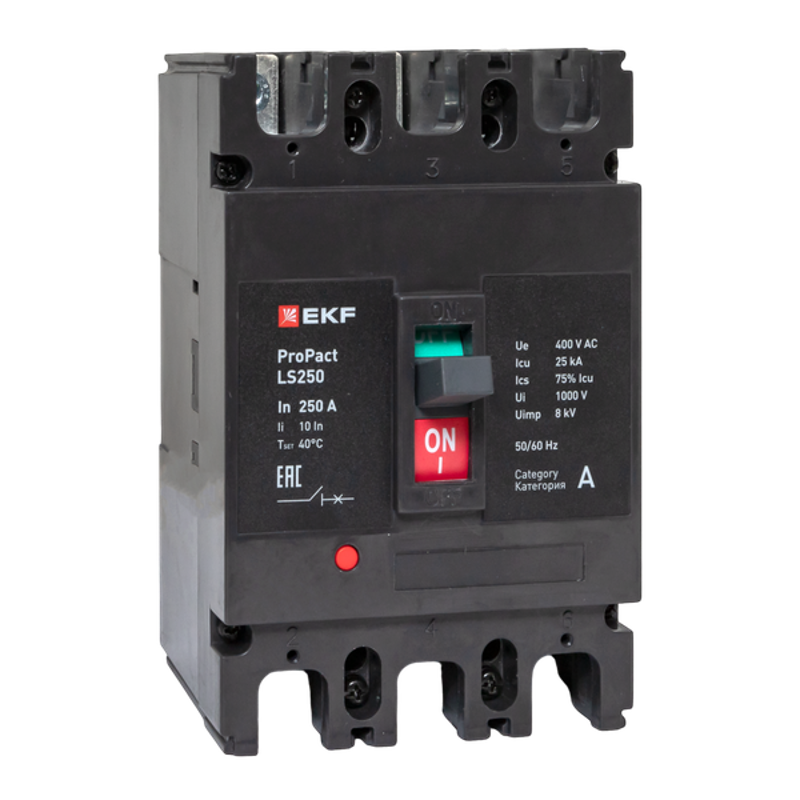

Что в разделе. Восемь групп по производителям: КЭАЗ (серии ВА57, ВА88, ВА51 и OptiMat), ABB (Tmax, Formula, Emax), Systeme Electric (Compact, EasyPact, Masterpact), DKC (YON), IEK (ВА88, ВА07), DEKraft, EKF (ВА-99, AV Power) и Schneider Electric. Помимо самих выключателей — расцепители, контакты, рукоятки, приводы, клеммные крышки и другие аксессуары к каждой серии.

Что уточнить при заказе. Серию и типоразмер по проекту или однолинейной схеме, номинал и отключающую способность, тип расцепителя и его уставки, число полюсов, исполнение (стационарное, втычное, выкатное), нужные аксессуары и способ присоединения шин. Юридическим лицам после регистрации по БИН доступны оптовые цены, доставка по Казахстану.
