Кабель ППГЭнг(А)-FRHF экранированный

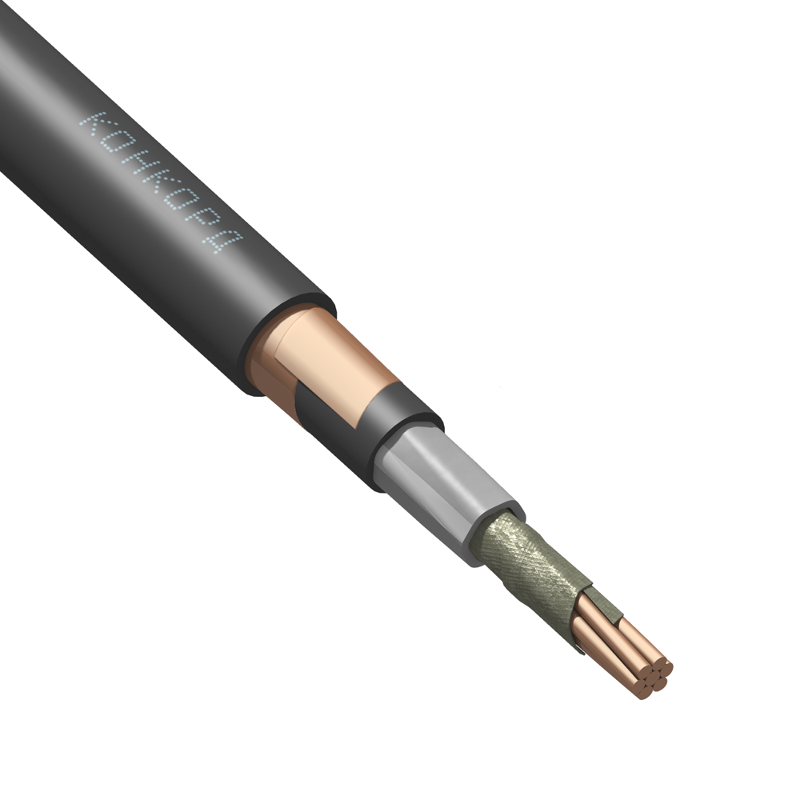

ППГЭнг(А)-FRHF — самое требовательное исполнение в линейке ППГ: огнестойкость, безгалогенные материалы и экран в одном кабеле. Расшифровка марки: П — изоляция из полимерной композиции, П — оболочка из полимерной композиции, Г — без брони, Э — экран из медной ленты или фольги поверх скрученных жил, нг(А) — не распространяет горение при групповой прокладке (ГОСТ IEC 60332-3-22), FR — огнестойкий, сохраняет работоспособность в пламени не менее 180 минут (ГОСТ IEC 60331-21), HF — без галогенов (ГОСТ IEC 60754-1, 60754-2). Медные жилы класса 1 или 2, напряжение 0,66 и 1 кВ, конструкция по ГОСТ 31996-2012.

Где применяется. Экран нужен там, где по кабелю идёт не только питание, но и сигнал, который нельзя исказить помехами, или где силовая линия проходит рядом с чувствительной электроникой. Для огнестойкой экранированной версии это системы противопожарной защиты: адресные линии пожарной сигнализации на больших объектах, оповещение и управление эвакуацией, управление клапанами дымоудаления, противопожарная автоматика на производствах с мощными приводами и частотными преобразователями, объекты метрополитена и транспортной инфраструктуры, где рядом идут тяговые сети.

Чем отличается от соседних марок. От ППГнг(А)-FRHF — экраном: если помех нет и линия чисто силовая, экран не нужен, и обычный FRHF дешевле и тоньше. От ППГЭнг(А)-HF — огнестойкостью: HF-версия с экраном подходит для питания электроники в нормальном режиме, но не обязана работать в пламени. От КПСЭнг(А)-FRHF и других кабелей сигнализации — назначением: ППГЭ рассчитан на силовые токи и сечения от 1,5 мм², а не на слаботочные шлейфы.

Как выбрать сечение и число жил. Для питания контроллеров и блоков автоматики хватает 3х1,5 и 3х2,5; для клапанов и приводов дымоудаления — 4 и 5 жил сечением 2,5–10 мм²; для насосов и вентиляторов подпора — 5х16 и выше по расчётному току. Экран заземляют с одной стороны (у щита) для защиты от наводок или с двух сторон по требованию проекта; заранее уточните, как экран разделывается на вашем оборудовании.

Что в разделе и что уточнить при заказе. В каталоге сечения от 1х1,5 до 5х240 мм², есть позиции 0,75 мм² для цепей управления, напряжение 0,66 и 1 кВ. Раздел небольшой, поэтому перед заказом уточните наличие нужного сечения, длину, отгрузку (бухта или барабан) и сертификат. Цена за метр показана в карточках с публичной ценой, остальные позиции — по запросу. Юридическим лицам после регистрации по БИН доступны оптовые цены, доставка по Казахстану.
