Кабель ППГЭнг(А)-HF экранированный

ППГЭнг(А)-HF — силовой безгалогенный кабель с общим экраном для питания оборудования, чувствительного к электромагнитным помехам. Расшифровка марки: П — изоляция из полимерной композиции, П — оболочка из полимерной композиции, Г — без защитного покрова, Э — экран из медной ленты, фольги или оплётки поверх скрученных жил, нг(А) — не распространяет горение при групповой прокладке (ГОСТ IEC 60332-3-22), HF — без галогенов, при горении не выделяет кислотных газов (ГОСТ IEC 60754-1, 60754-2). Медные жилы класса 1 (ок) или 2 (мк), напряжение 0,66 и 1 кВ, конструкция по ГОСТ 31996-2012, пожарные показатели по ГОСТ 31565-2012.

Где применяется. Экран работает в обе стороны: он не выпускает наружу помехи от самого кабеля и не пускает внутрь наводки от соседних линий. Поэтому ППГЭнг(А)-HF выбирают для питания частотных преобразователей и сервоприводов, шкафов АСУ ТП и КИПиА, серверных и центров обработки данных, медицинского диагностического оборудования (томографы, УЗИ, лаборатории), студий и телецентров, а также для силовых линий, которые вынужденно идут в одном лотке с сигнальными кабелями. Безгалогенная оболочка при этом защищает то же оборудование от кислотных газов при пожаре.

Чем отличается от соседних марок. От ППГнг(А)-HF — только экраном: если помех нет, берут неэкранированную версию, она дешевле и меньше в диаметре. От ППГЭнг(А)-FRHF — отсутствием огнестойкости: FR нужен для систем противопожарной защиты, для питания электроники в нормальном режиме достаточно HF. От ВВГЭнг(А)-LS — материалом: ПВХ-изоляция при горении даёт хлористый водород, безгалогенная — нет.

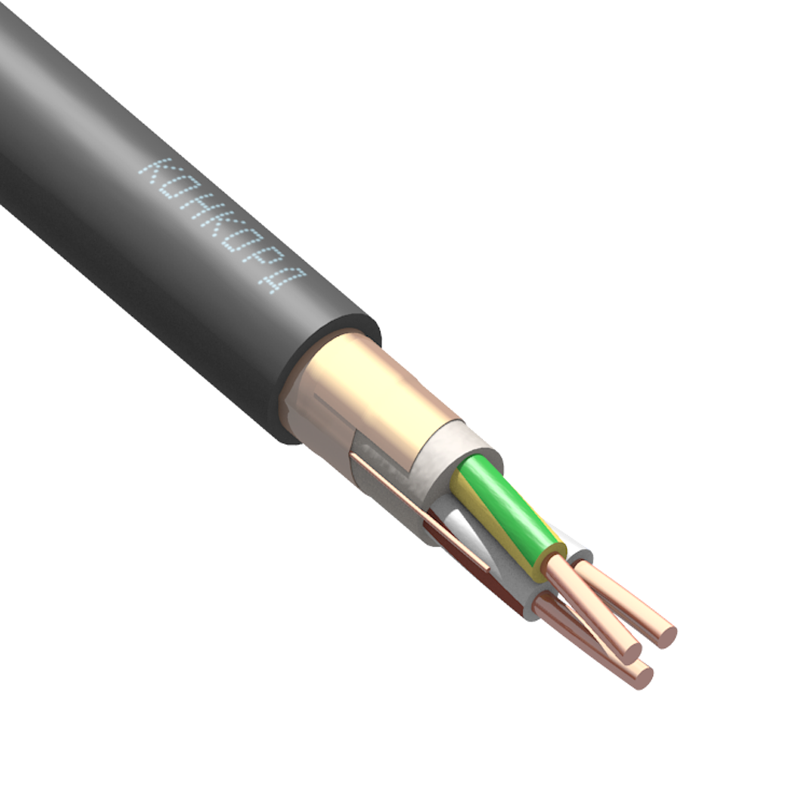

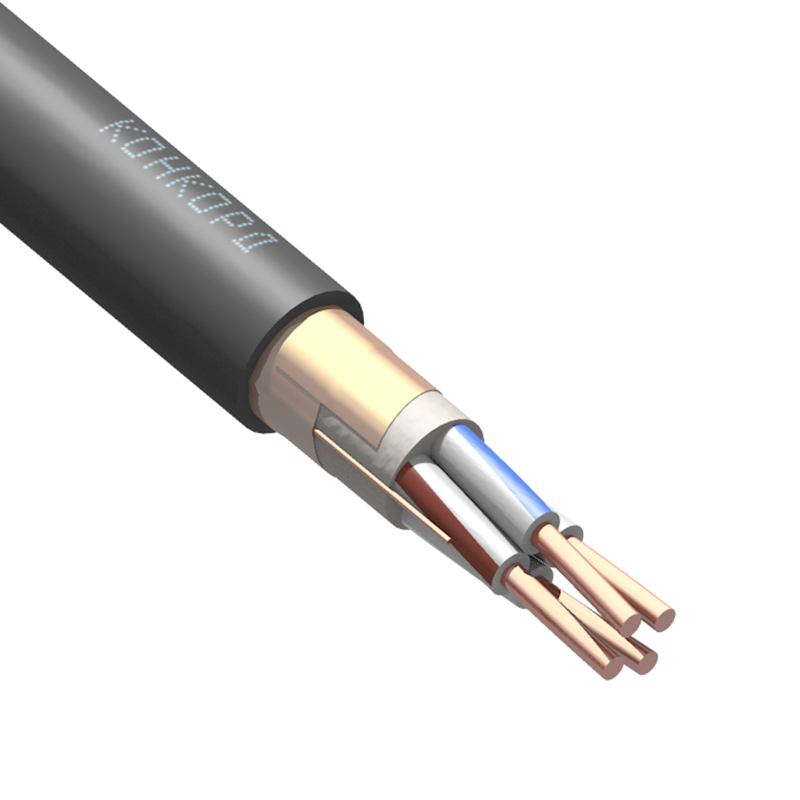

Как выбрать сечение и число жил. Питание частотного преобразователя или привода — 4 жилы (три фазы и PE) сечением по току двигателя: 4х2,5 до 4 кВт, 4х4 и 4х6 до 11–15 кВт, 4х16 и выше для мощных приводов. Шкафы автоматики и серверные стойки — 3х2,5 и 3х4, распределительные щиты — 5 жил от 6 мм². Экран заземляют по схеме проекта: с двух сторон для защиты от высокочастотных помех, с одной — от низкочастотных наводок; у частотных преобразователей экран крепят на широкий хомут, а не на «косичку».

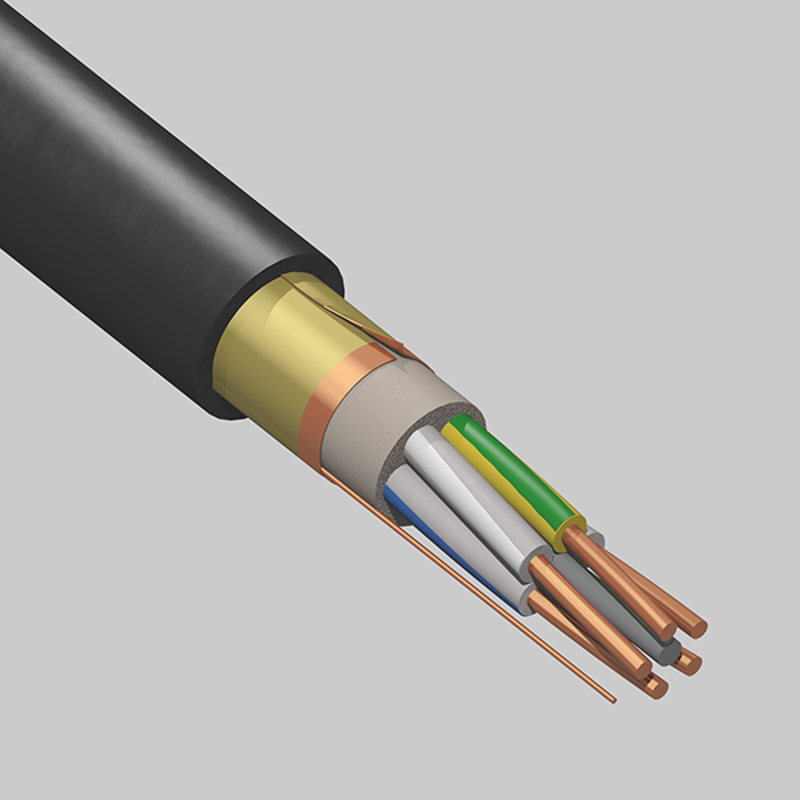

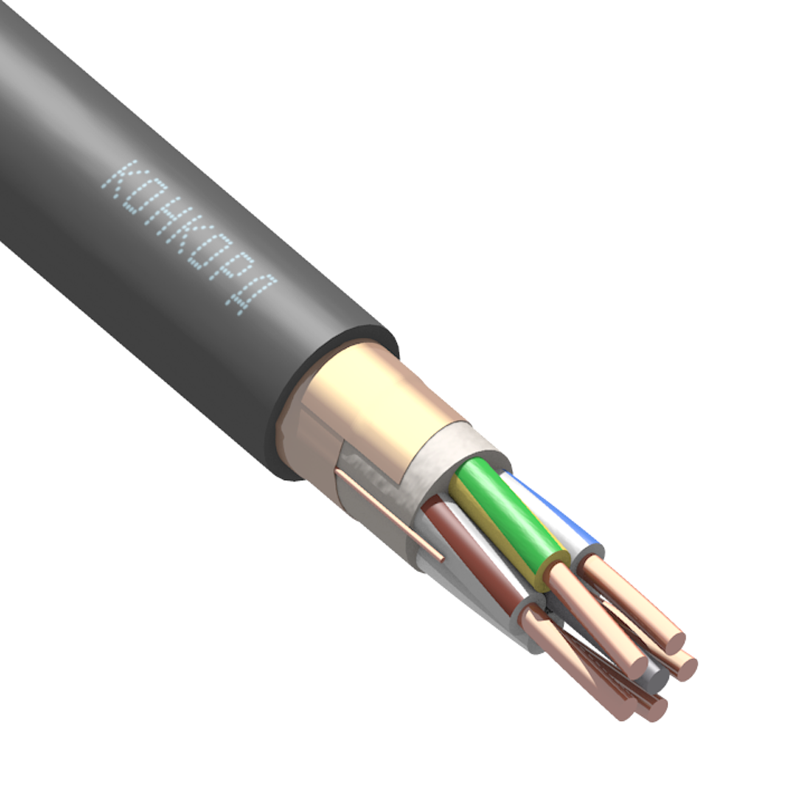

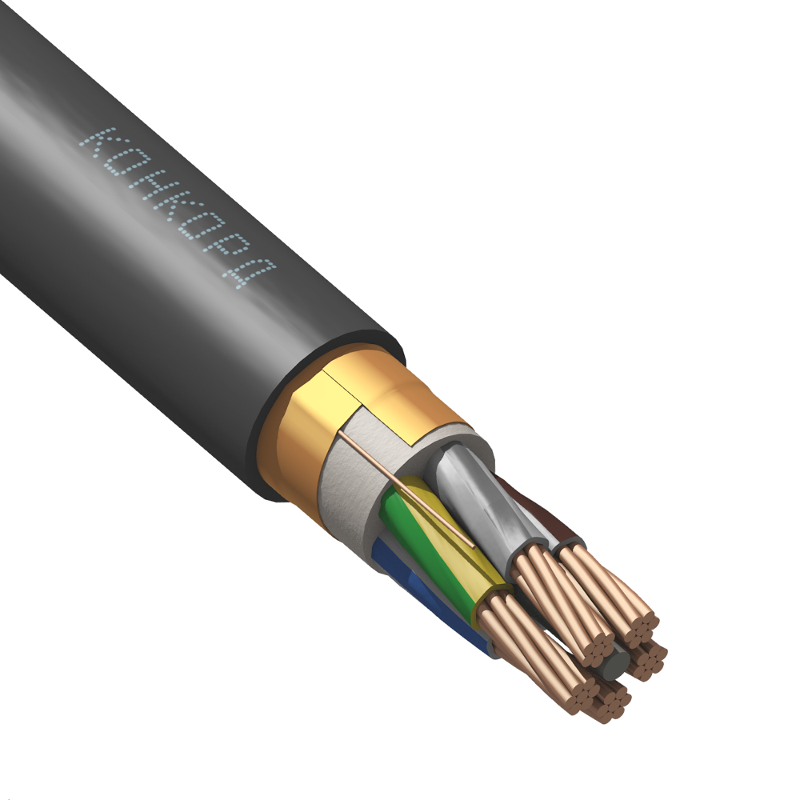

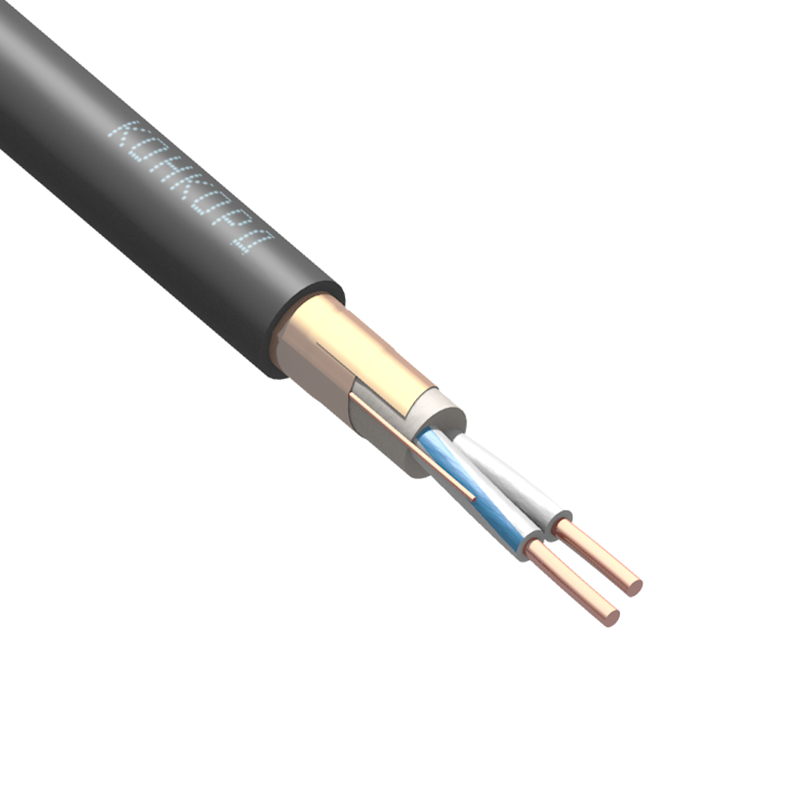

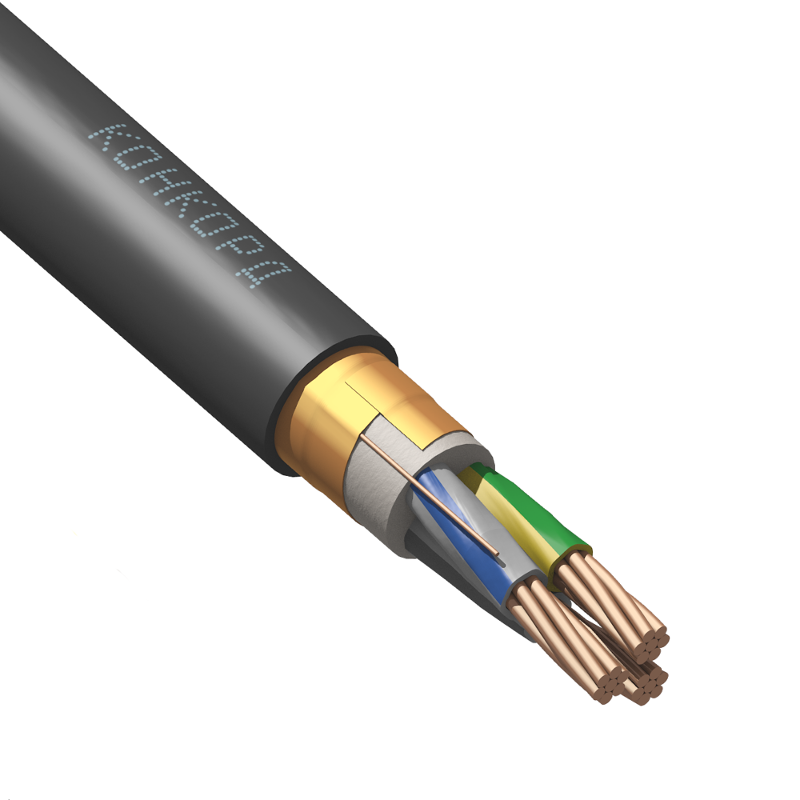

Что в разделе и что уточнить при заказе. В каталоге сечения от 1х1,5 до 5х240 мм², одно-, двух-, трёх-, четырёх- и пятижильные, на 0,66 и 1 кВ. Перед заказом уточните тип экрана (лента, фольга или оплётка), нужную длину и отгрузку (бухта или барабан), необходимость сертификата. Цена за метр показана в карточках с публичной ценой, остальные позиции — по запросу. Юридическим лицам после регистрации по БИН доступны оптовые цены, доставка по Казахстану.
