Изолятор ЭРА NO-224-154 SM-76 с болтом (Н76хD50мм М10) 25кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680755

ПроизводительБ0065660

РАЭК3006836

О товаре

Количество полюсов1

Макс. номин. ток, A1250

Метрический размер болта (М..)10

Технические характеристики(3)

Количество полюсов1

Макс. номин. ток, A1250

Метрический размер болта (М..)10

Габариты и вес

Вес0.27 кг

Высота11 мм

Ширина10.5 мм

Длина26 мм

Объём0.0003 м³

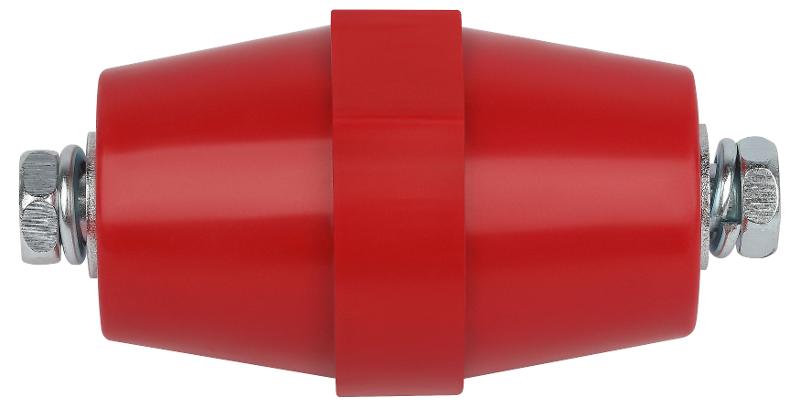

Шинные изоляторы типа SM состоят из цилиндрического изолятора и крепежных метизов. Устанавливаются внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Обеспечивают необходимую изоляцию между шиной и опорной конструкцией.

Особенности конструкции:

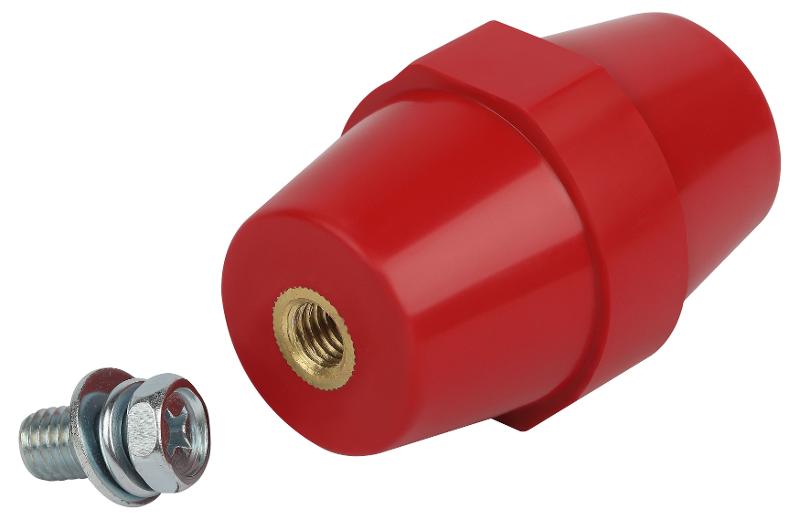

• Крепление шинного изолятора к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой осуществляется c помощью болта, шайбы и гровера, входящих в комплект поставки.

• Резьбовая латунная втулка с закрытым дном обеспечивает надежную фиксацию болта.

• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям
