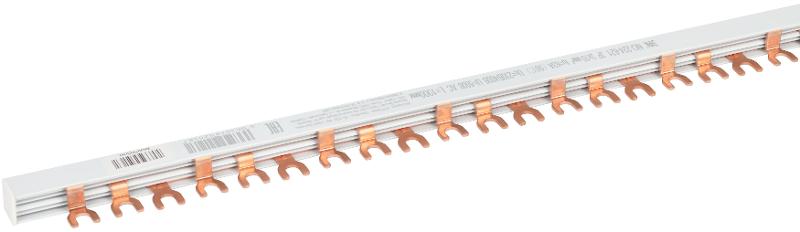

Шина соединительная ЭРА NO-224-621 FORK вилка 3Р 63А 1 метр 54 модуля

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Шины соединительные ЭРА

Код0001680772

ПроизводительБ0067428

РАЭК3165691

О товаре

Подходит для устройств с N-проводникомДа

Поперечное сечение, mm²10

Макс. допустимое раб. напряжение Ue, V230

Количество полюсов54

Размер шага, mm18

Все характеристики (11)

Технические характеристики(11)

Подходит для устройств с N-проводникомДа

Поперечное сечение, mm²10

Макс. допустимое раб. напряжение Ue, V230

Количество полюсов54

Размер шага, mm18

Длина, mm1000

Номин. продолжительный ток Iu, A63

Изолированн.Да

Тип подключенияШтырь (Pin)

Подходит для аппаратов с вспомогат. выключателем (доп. контактом)Нет

Количество фаз3

Габариты и вес

Вес0.53166 кг

Высота6.7 мм

Ширина15 мм

Длина336.7 мм

Объём0.000469 м³

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения. Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю. Являются альтернативой перемычкам из провода и позволяют: - сократить количество проводников в щитке до минимума, - сэкономить пространство и без особых усилий размещать новые элементы, - обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины). При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Параметры: - Тип электрического подключения: Штырь (FORK) - Количество фаз: 3 - Количество модулей: 54 - Размер шага: 17,8 мм - Поперечное сечение: 10 мм² - Iu = 63 А (50°С) - Ue = 230/400 В - Длина: 1000 мм Особенности конструкции: - На корпусе изделия лазерной гравировкой нанесены технические характеристики. - Токоведущая часть изготовлена из электротехнической меди марки М1. - На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата. - Материал изолированного корпуса не поддерживает горение.
