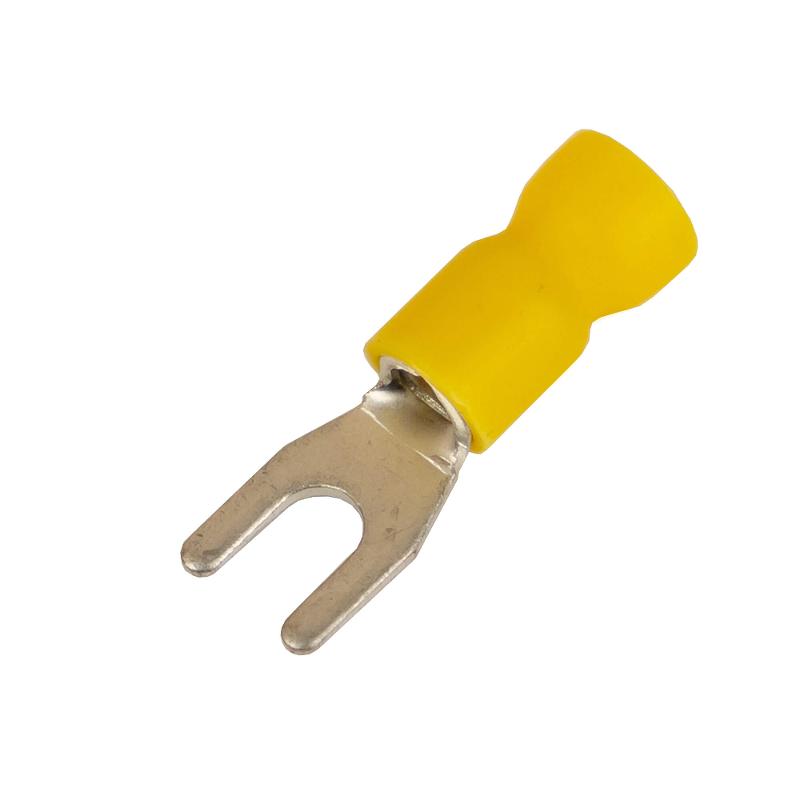

Наконечник вилочный с изолир.фланцем ПВХ, легкий ввод жилы, 2,5-6 кв.мм М8 (д.8,4 мм) (НВИ)

Артикул:

Бренд:DKC (ДКС)

Серия:Quadro

Категория:Изолированные кабельные наконечники "Quadro" DKC

Код0000763613

Производитель2C18P-EE-PVC

РАЭК2320258

ПК1480502

О товаре

МатериалМедь

Подходит для многожильных (многопроволочных) проводниковДа

ИзоляцияПоливинилхлорид (ПВХ)

Подходит для лаковой изоляцииДа

Подходит для высокотемпературного кабеля (до 650)Да

Все характеристики (20)

Технические характеристики(20)

МатериалМедь

Подходит для многожильных (многопроволочных) проводниковДа

ИзоляцияПоливинилхлорид (ПВХ)

Подходит для лаковой изоляцииДа

Подходит для высокотемпературного кабеля (до 650)Да

Номин. поперечное сечение (диапазон), mm²4...6

Для соединений с высокой прочностью к растяжениюНет

Изолированн.Да

Классификация по AWG (Американская классификация проводов)10...10

Защитное покрытие поверхностиЛужёный (-ая)

Подходит для сплошных (однопроволочных) жилДа

Форма фланцаВилочная

Метрический размер болта (М..)8

Макс. ток (Imax), A48

В соотв. с DINНет

Подходит для круглых проводниковДа

Подходит для плоских проводниковДа

Цвет изоляцииЖелтый

Упаковка в рулон/лентуНет

Подходит для тонкожильных (многопроволочных) проводниковДа

Габариты и вес

Вес0.1 кг

Объём0.00005 м³

Вилочный изолированный наконечник НВИ (исполнение с лёгким вводом жилы) предназначен для оконцевания медных многопроволочных жил сечением 4–6 мм2 в цепях переменного и постоянного тока.

Форма манжеты в виде раструба (EasyEnter) существенно упрощает ввод жилы — это снижает риск повреждения многопроволочной структуры и ускоряет монтаж. Зазубрины на внутренней поверхности гильзы обеспечивают повышенную плотность контакта при обжиме.

Наконечник подходит для электрических узлов с винтовой фиксацией: в отличие от кольцевых наконечников, которые используют для стационарных соединений, вилочные позволяют выполнять оперативные перекроссировки без полного демонтажа крепежа — достаточно ослабить винт, чтобы скорректировать подключение.

Для крепления наконечника используется метиз М8. Монтаж выполняется методом обжима — это позволяет сохранить целостность изоляционного слоя и добиться максимально надёжного соединения жилы с гильзой.

Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - желтый) из ПВХ соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +75 °C.
