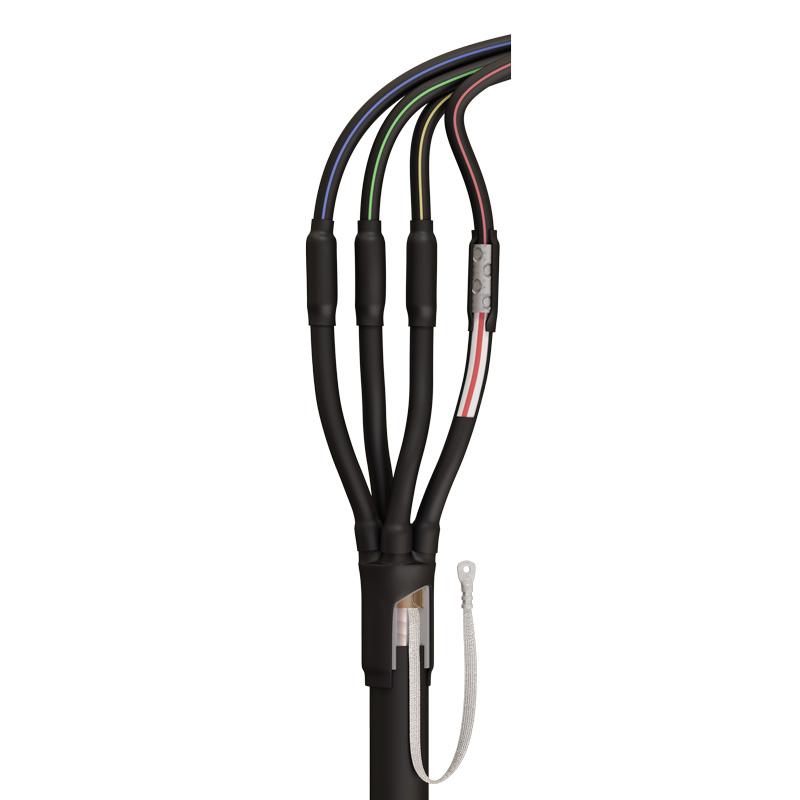

Муфта соединительная 5ПСТ(б) -1-16/25-Б с болт. соединителями

Артикул:

Бренд:КВТ

Серия:5ПСТ-1 : Соединительные кабельные муфты 5ПСТ-1

Категория:Муфты кабельные соединительные КВТ

Код0200179529

Производитель60360

РАЭК662142

ЕТМ400022

ПК420303

О товаре

С винтовыми/болтовыми наконечниками/гильзамиНет

Количество проводников5

Модель/исполнениеТермоусаживаемая (-ый)

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

С концентрическим экранированиемНет

Все характеристики (12)

Технические характеристики(12)

С винтовыми/болтовыми наконечниками/гильзамиНет

Количество проводников5

Модель/исполнениеТермоусаживаемая (-ый)

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

С концентрическим экранированиемНет

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейДа

Номин. поперечное сечение проводника, mm²16...25

Утверждена горнодобывающим промышленным секторомНет

Уровень напряжения0.6/1 кВ

Не содержит (без) галогеновДа

Подходит для:Прочее

Габариты и вес

Вес0.408 кг

Высота10 мм

Ширина160 мм

Длина680 мм

Объём0.0026 м³

Предназначены для соединения 5-ти жильных кабелей:;с пластмассовой изоляцией (ПВХ/СПЭ);с броней и без брони;на напряжение до 1 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп;Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа;Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте.;Кожух надежно защищает, герметизирует и армирует муфту;Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;
