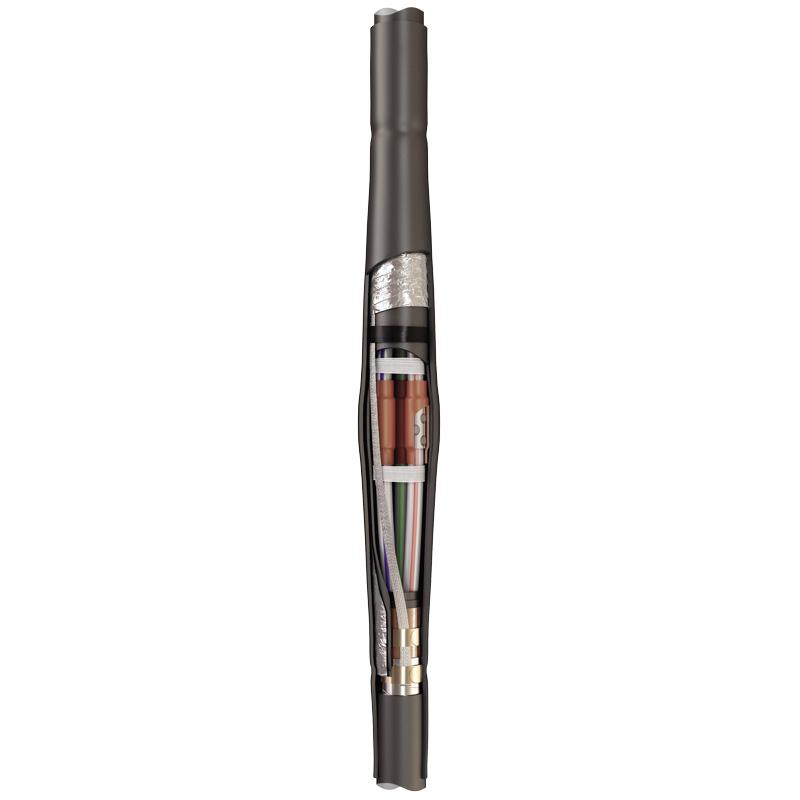

Муфта соединительная 3ПСТ -6- 70/120-Б с болт. соединителями

Артикул:

Бренд:КВТ

Серия:3ПСТ-6 : Соединительные кабельные муфты 3ПСТ-6

Категория:Муфты кабельные соединительные КВТ

Код0200179509

Производитель65521

РАЭК1244005

ПК420207

О товаре

Номин. поперечное сечение проводника, mm²70...120

Уровень напряжения3.6/6 кВ

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Все характеристики (12)

Технические характеристики(12)

Номин. поперечное сечение проводника, mm²70...120

Уровень напряжения3.6/6 кВ

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номинальное напряжение U0/U (Um)3.6/6 (7.2) кв

С концентрическим экранированиемНет

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейНет

Утверждена горнодобывающим промышленным секторомНет

Не содержит (без) галогеновДа

Подходит для:Прочее

Габариты и вес

Вес2.475 кг

Высота150 мм

Ширина160 мм

Длина1220 мм

Объём0.0335 м³

Предназначены для соединения 3-х жильных кабелей:;с пластмассовой изоляцией (ПВХ/СПЭ);с броней и без брони;на напряжение до 6 кВ;Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: (А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации;Толстостенные соединительные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа;Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам;Применение полностью непаянной системы заземления в муфте упрощает монтаж, сокращает временные затраты, исключает возможность термического повреждения кабеля в случае пайки;Экран кабеля восстанавливается алюминиевой фольгой и проводом-перемычкой, закрепляемым на экране с помощью пружин постоянного давления;Внутренний и наружный защитные кожухи надежно защищают, герметизируют и армируют муфту;Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головк болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-060-97284872-2014;
