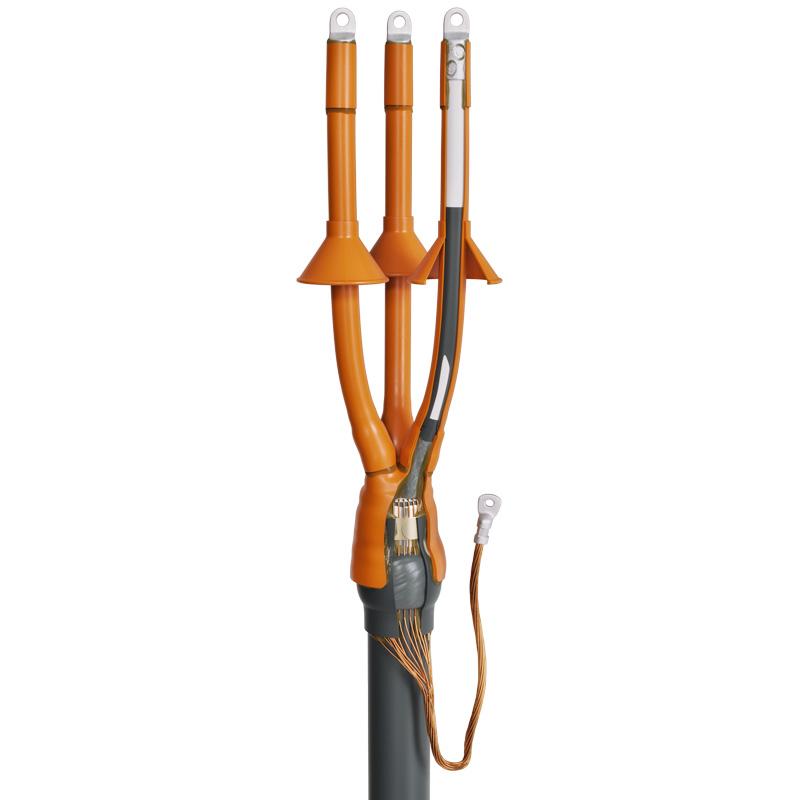

Муфта концевая 3ПКВТп -10- 70/120 без болт. наконечников

Артикул:

Бренд:КВТ

Серия:3ПКВТп-10 : Концевые термоусаживаемые муфты 3ПКВТп-10

Категория:Муфты кабельные концевые КВТ

Код0200179425

Производитель66282

РАЭК1244020

ПК244335

О товаре

Подходит для:Трехжильного кабеля

Номин. поперечное сечение (диапазон), mm²70...120

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения6/10 кВ

Количество проводников3...3

Технические характеристики(5)

Подходит для:Трехжильного кабеля

Номин. поперечное сечение (диапазон), mm²70...120

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения6/10 кВ

Количество проводников3...3

Габариты и вес

Вес1.33 кг

Высота120 мм

Ширина120 мм

Длина710 мм

Объём0.0132 м³

Предназначены для оконцевания 3-х жильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок.

с броней или без брони.

на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 34839-2022.

Типы монтируемых кабелей:(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля.

Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа.

Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.

В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам.

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте..

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.

Высокое качество комплектующих и используемых композиционных материалов.

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана.

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).

Выпускается по ТУ 3599-005-97284872-2015.
