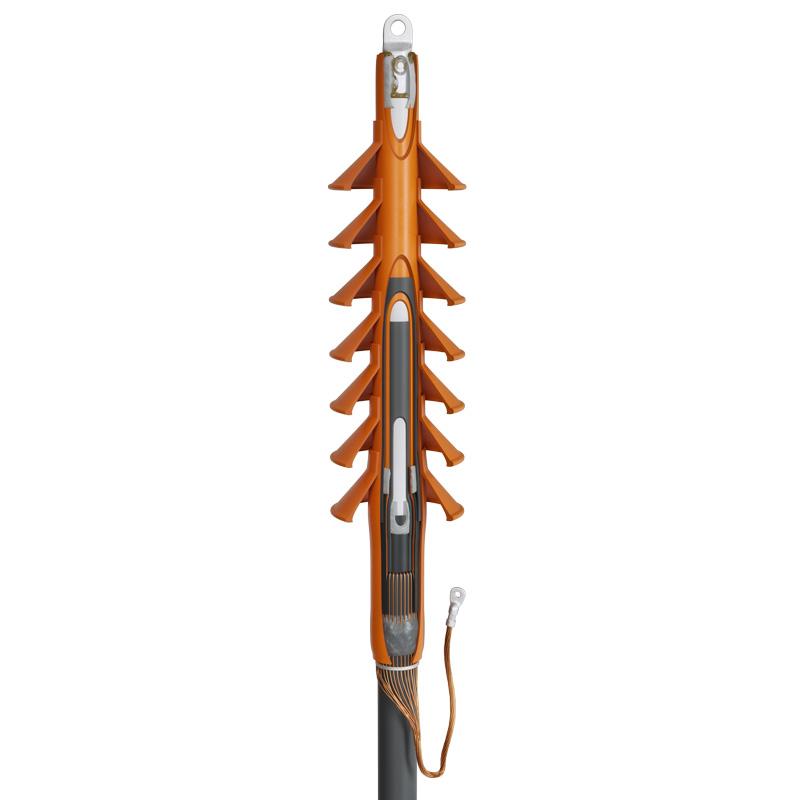

Муфта концевая 1ПКНТ-35-150/240-Б с болт. наконечниками

Артикул:

Бренд:КВТ

Серия:1ПКНТ-35 : Концевые кабельные муфты 1ПКНТ-35

Категория:Муфты кабельные концевые КВТ

Код0200058200

Производитель67166

РАЭК1244052

ПК420158

О товаре

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряженияДо 35 кВ

Подходит для:Одножильного кабеля

Количество проводников1...1

Технические характеристики(5)

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряженияДо 35 кВ

Подходит для:Одножильного кабеля

Количество проводников1...1

Габариты и вес

Вес2.3 кг

Высота150 мм

Ширина160 мм

Длина710 мм

Объём0.021 м³

Предназначены для оконцевания одножильных кабелей:;с изоляцией из сшитого полиэтилена и экраном из медных проволок;на напряжение 35 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г;Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана;Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям;Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечкии создающими сухие зоны на поверхности муфты;Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа;В комплект муфты входят болтовые наконечники на напряжение 35 кВ;Комплект поставки рассчитан для монтажа одной фазы кабеля;Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана;Выпускается по ТУ 3599-005-97284872-2015;
