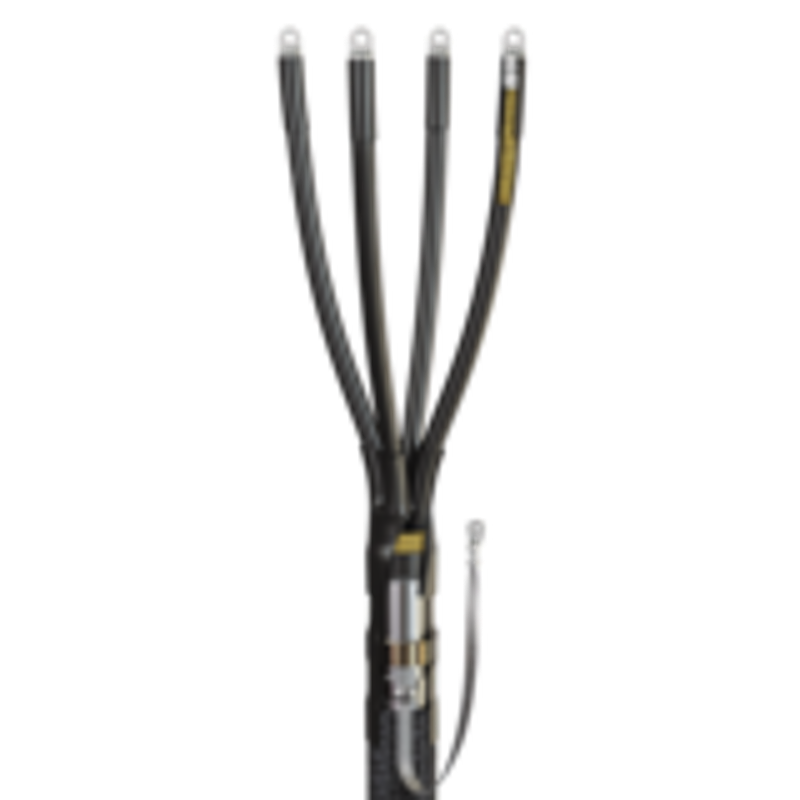

Муфта коцевая 4КВНТп-1-150/240 нг-LS без болт. наконечников

Артикул:

Бренд:КВТ

Серия:4КВНТп-1 нг-LS : Концевые кабельные муфты 4КВНТп-1 нг-LS

Категория:Муфты кабельные концевые КВТ

Код0200285599

Производитель71136

РАЭК1319105

ПК498649

О товаре

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения0.6/1 кВ

Количество проводников4...4

Технические характеристики(4)

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения0.6/1 кВ

Количество проводников4...4

Габариты и вес

Вес0.8 кг

Высота10 мм

Ширина260 мм

Длина400 мм

Объём0.004333 м³

Предназначены для оконцевания 4-х жильных кабелей:;с бумажной маслопропитанной или пластмассовой изоляцией;с броней или без брони;на напряжение до 1кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1;Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки;Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям;Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте.;Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя А;Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа;Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники;Высокое качество комплектующих и используемых композиционных материалов;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;
