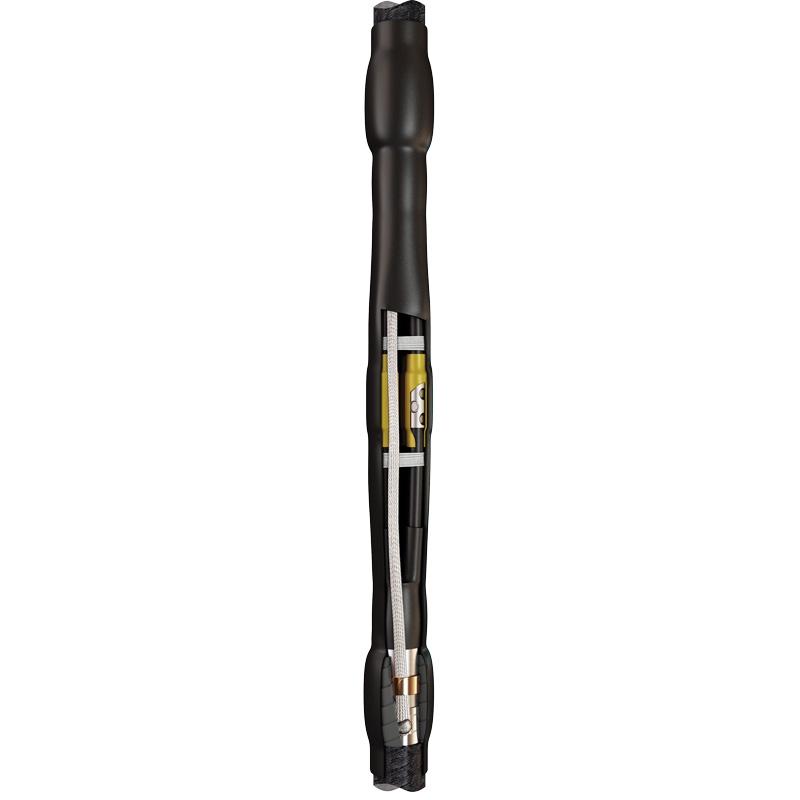

Муфта соединительная 3СТп-1-25/50-Б нг-LS с болт. соединителями

Артикул:

Бренд:КВТ

Серия:3СТп-1 нг-LS : Соединительные кабельные муфты 3СТп-1 нг-LS

Категория:Муфты кабельные соединительные КВТ

Код0000290808

Производитель71140

РАЭК1319100

ПК1274580

О товаре

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

Номин. поперечное сечение проводника, mm²25...50

Все характеристики (12)

Технические характеристики(12)

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

Номин. поперечное сечение проводника, mm²25...50

С концентрическим экранированиемНет

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейДа

Утверждена горнодобывающим промышленным секторомНет

Уровень напряжения0.6/1 кВ

Не содержит (без) галогеновДа

Подходит для:Прочее

Габариты и вес

Вес1.5 кг

Высота10 мм

Ширина160 мм

Длина1280 мм

Объём0.011 м³

Предназначены для соединения 3-х жильных кабелей:;с бумажной маслопропитанной или пластмассовой изоляцией;с броней или без брони;с общей алюминиевой или свинцовой оболочкой;на напряжение до 1 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг, СБШнг;Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа;Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте;Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя А;Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители;Высокое качество комплектующих и используемых композиционных материалов;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;
