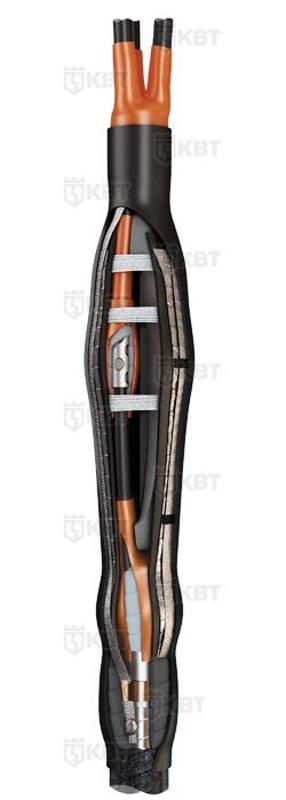

Муфта переходная (1П+3Б)СПТ-10-150/240-Б с болт. наконечниками

Артикул:

Бренд:КВТ

Серия:(1П+3Б)СПТ-10 : Переходные кабельные муфты (1П+3Б)СПТ-10

Категория:Муфты кабельные соединительные КВТ

Код0000275927

Производитель73706

РАЭК1319045

ПК465912

О товаре

Номинальное напряжение U0/U (Um)6/10 (12) кв

Количество проводников4

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Номин. поперечное сечение проводника, mm²150...240

Все характеристики (12)

Технические характеристики(12)

Номинальное напряжение U0/U (Um)6/10 (12) кв

Количество проводников4

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Номин. поперечное сечение проводника, mm²150...240

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейДа

Уровень напряжения6/10 кВ

Утверждена горнодобывающим промышленным секторомНет

Не содержит (без) галогеновДа

С концентрическим экранированиемДа

Подходит для:Прочее

Габариты и вес

Вес7.303 кг

Высота150 мм

Ширина160 мм

Длина1220 мм

Объём0.03575 м³

Предназначены для соединения;одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок;с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой;на напряжение 6 и 10 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв;Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена;Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа;Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой;В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой;Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля;Инструмент для монтажа:;пропановая горелка ПГ (КВТ);набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);инструменты для снятия изоляции и полупроводникового экрана;Выпускается по ТУ 3599-047-97284872-2011;
