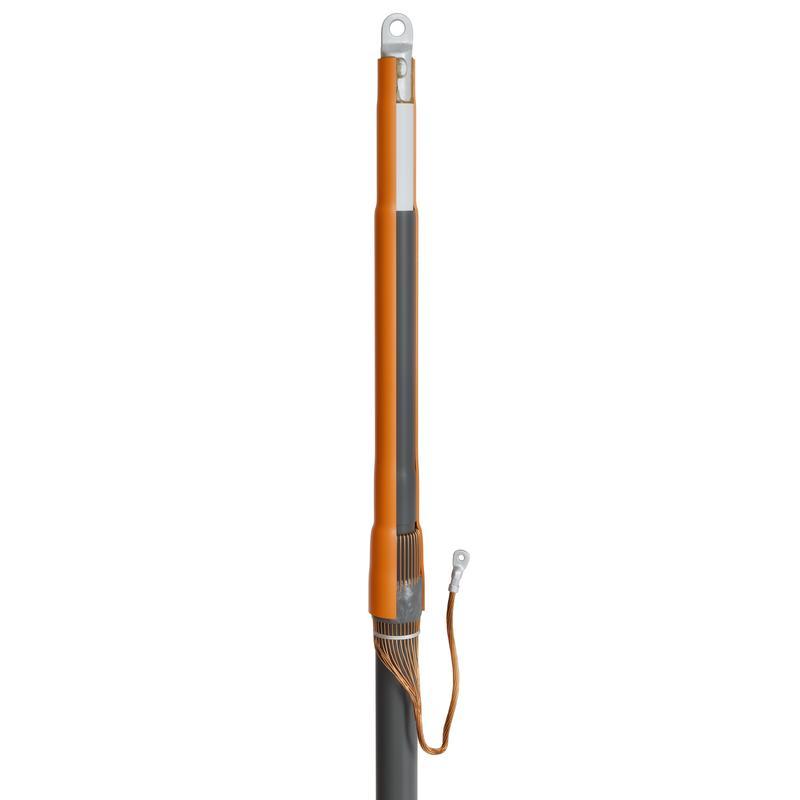

Муфта концевая 1ПКВТ-10-800 нг-LS без болт. наконечников

Артикул:

Бренд:КВТ

Серия:Концевые термоусаживаемые муфты 1ПКВТ-10 нг-LS

Категория:Муфты кабельные концевые КВТ

Код0000883186

Производитель82907

РАЭК2447420

О товаре

С винтовыми/болтовыми наконечниками/гильзамиНет

Модель/исполнениеТермоусаживаемая (-ый)

Номин. поперечное сечение (диапазон), mm²800...800

Уровень напряжения6/10 кВ

Подходит для:Одножильного кабеля

Все характеристики (7)

Технические характеристики(7)

С винтовыми/болтовыми наконечниками/гильзамиНет

Модель/исполнениеТермоусаживаемая (-ый)

Номин. поперечное сечение (диапазон), mm²800...800

Уровень напряжения6/10 кВ

Подходит для:Одножильного кабеля

Область (место) примененияВнутри помещений (внутр. установка)

Количество проводников1...1

Габариты и вес

Вес0.393 кг

Объём0.00336 м³

Предназначены для оконцевания одножильных кабелей:

с изоляцией из сшитого полиэтилена экраном из медных проволок.

на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 34839-2022.

Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана.

Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа.

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку.

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте..

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.

Комплект поставки рассчитан для монтажа трех фаз кабеля.

Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами.

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана.

Выпускается по ТУ 3599-005-97284872-2015.

* Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
