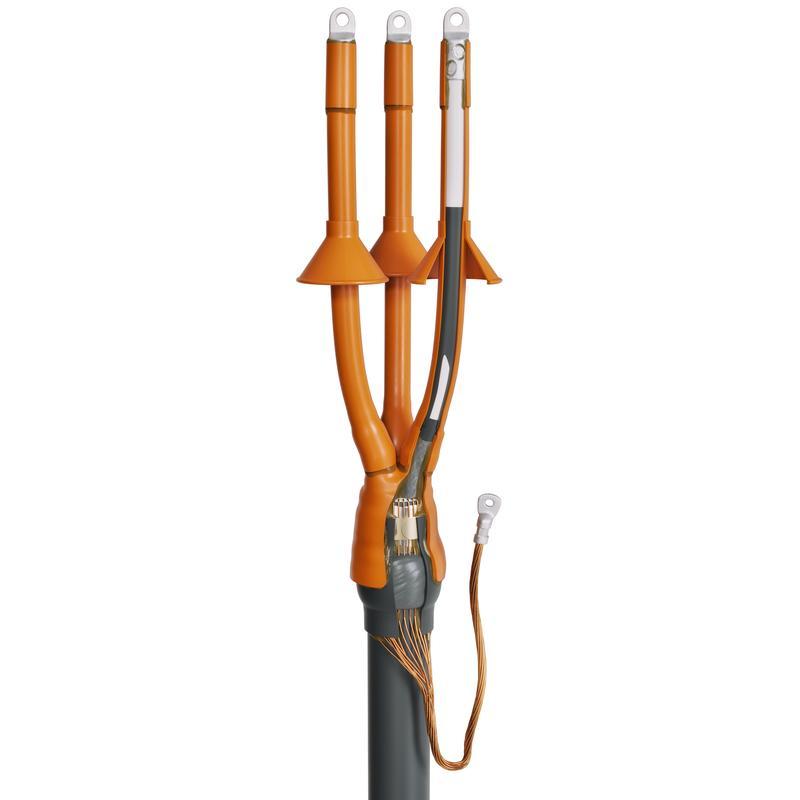

Муфта кабельная концевая 3РКНТп-10-70/120

Артикул:

Бренд:КВТ

Серия:Концевые термоусаживаемые муфты 3РКНТп-10

Категория:Муфты кабельные концевые КВТ

Код0001141900

Производитель88117

РАЭК2709082

О товаре

Подходит для:Трехжильного кабеля

С винтовыми/болтовыми наконечниками/гильзамиНет

Номин. поперечное сечение (диапазон), mm²70...120

Область (место) примененияВне помещений (наружн. установка)

Модель/исполнениеТермоусаживаемая (-ый)

Все характеристики (7)

Технические характеристики(7)

Подходит для:Трехжильного кабеля

С винтовыми/болтовыми наконечниками/гильзамиНет

Номин. поперечное сечение (диапазон), mm²70...120

Область (место) примененияВне помещений (наружн. установка)

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения6/10 кВ

Количество проводников3...3

Габариты и вес

Вес1.35 кг

Высота12000 мм

Ширина12000 мм

Длина71000 мм

Объём0.010224 м³

Предназначены для оконцевания 3-х жильных кабелей:

с этиленпропиленовой резиновой изоляцией и экраном из медных проволок.

с броней или без брони.

на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 34839-2022.

Типы монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS.

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля.

Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.

Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты.

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа.

Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.

В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам.

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте..

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.

Высокое качество комплектующих и используемых композиционных материалов.

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана.

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).

Выпускается по ТУ 3599-005-97284872-2015.
