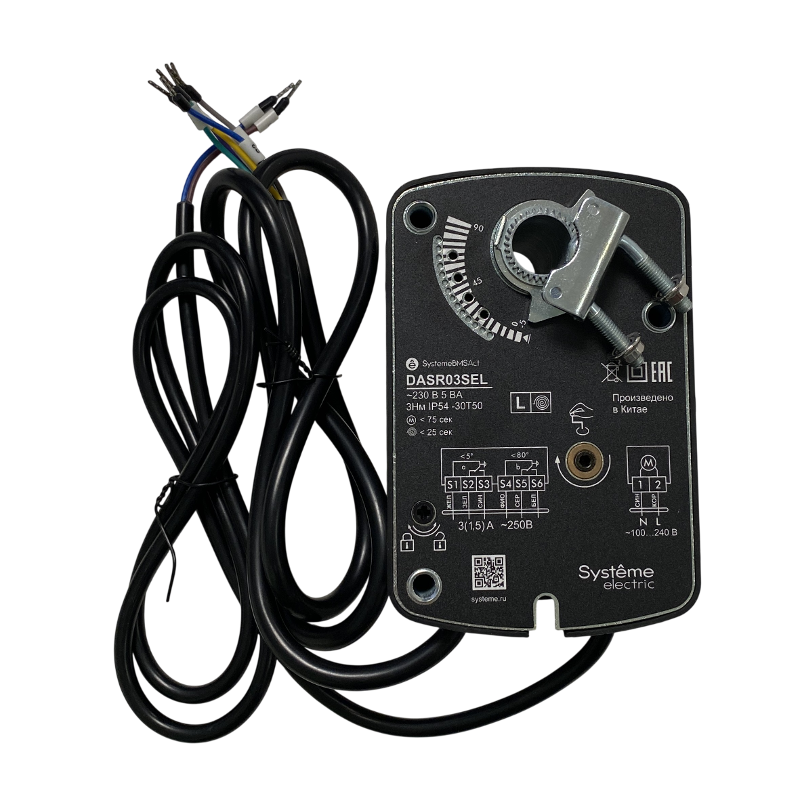

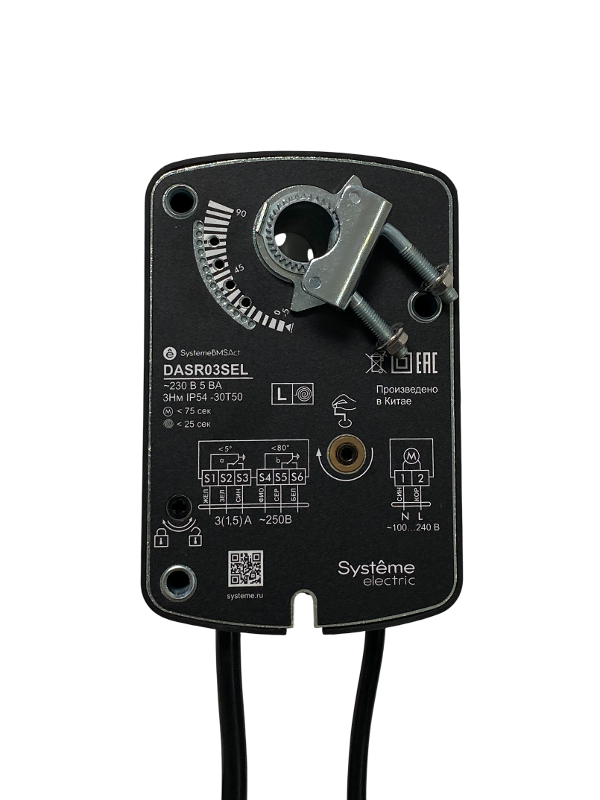

Привод воздушной заслонки с пружинным возвратом, 3Нм 2поз 2×SPDT/~250В×3(1,5)А ~230В

Артикул:

Бренд:Systeme Electric

Серия:Клапаны и приводы

Категория:Оборудование автоматизации Systeme Electric

Код0001681307

ПроизводительDASR03SEL

РАЭК3204815

О товаре

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Материал корпусаСталь

Регулировка модуляцииНет

Макс. угол поворота, °95

Все характеристики (26)

Технические характеристики(26)

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Материал корпусаСталь

Регулировка модуляцииНет

Макс. угол поворота, °95

Температура эксплуатации, °C-30...50

Степень защиты (IP)IP54

Крутящий момент, Nm3

Ширина, mm87

ВзрывозащищенныйНет

Тип регулирования ВКЛ./ВЫКЛ.Да

Высота, mm132

С механическим индикатором положенияДа

Тип регулировкиВкл./Выкл. (On/Off)

ПередачаWith cogwheels (*)

Степень защиты (значение IP)54

Ручное управлениеДа

Контрольный сигналTwo-point (*)

Макс. электропотребление, VA5

Модель/исполнениеRotating

Габариты и вес

Вес1.45 кг

Высота108 мм

Ширина235 мм

Длина126 мм

Объём0.00276 м³

Привод воздушной заслонки с пружинным возвратом, для управления положением поворотных воздушных заслонок в системах вентиляции и кондиционирования воздуха зданий. Пружинный механизм обеспечивает автоматический возврат заслонки в исходное (закрытое) положение при отключении электропитания, например, для заслонки подачи наружного воздуха. Крутящий момент 3 Нм, площадь воздушной заслонки 0,5 м², время полного хода при работе от двигателя 75 с, время возврата от пружины 25 с, угол поворота до 95° устанавливается регулируемым механическим ограничителем, 2-позиционный сигнал управления (ВКЛ/ВЫКЛ), напряжение питания 230 В (от 85 до 265 В) переменного тока, потребляемая мощность 5 ВА при открытии заслонки и 3 ВА при удержании заслонки в открытом положении, два концевых выключателя с переключающим контактом с коммутацией до 250 В переменного тока до 3 А для резистивной нагрузки или до 1,5 А для индуктивной нагрузки, вал воздушной заслонки круглого сечения диаметром от 6 до 16 мм или квадратного сечения от 5 до 12 мм и длиной не менее 90 мм, подключение на кабель длиной 1 м с сечением проводов 0,5 мм², ручное управление используя прилагаемый шестигранный ключ, температура окружающей среды от -30 до +50 °С, степень защиты корпуса IP54
