Привод воздушной заслонки с пруж. возвратом, 5Нм 2поз ~24В/=24В

Артикул:

Бренд:Systeme Electric

Серия:Клапаны и приводы

Категория:Оборудование автоматизации Systeme Electric

Код0001216205

ПроизводительDASR05S

РАЭК2856835

О товаре

С механическим индикатором положенияДа

С функцией безопасностиДа

Макс. электропотребление, VA10

Тип регулировкиВкл./Выкл. (On/Off)

ПередачаWith cogwheels (*)

Все характеристики (24)

Технические характеристики(24)

С механическим индикатором положенияДа

С функцией безопасностиДа

Макс. электропотребление, VA10

Тип регулировкиВкл./Выкл. (On/Off)

ПередачаWith cogwheels (*)

Длина подключаемого кабеля, m1

Ручное управлениеДа

Высота, mm22.5

Глубина, mm84

Контрольный сигналTwo-point (*)

Напряжение питания24В AC

Регулировка модуляцииНет

Крутящий момент, Nm5

Макс. угол поворота, °95

Температура эксплуатации, °C-30...50

Степень защиты (IP)IP54

Концевые контактыНет (без)

Время работы, s70

Ширина, mm12

ВзрывозащищенныйНет

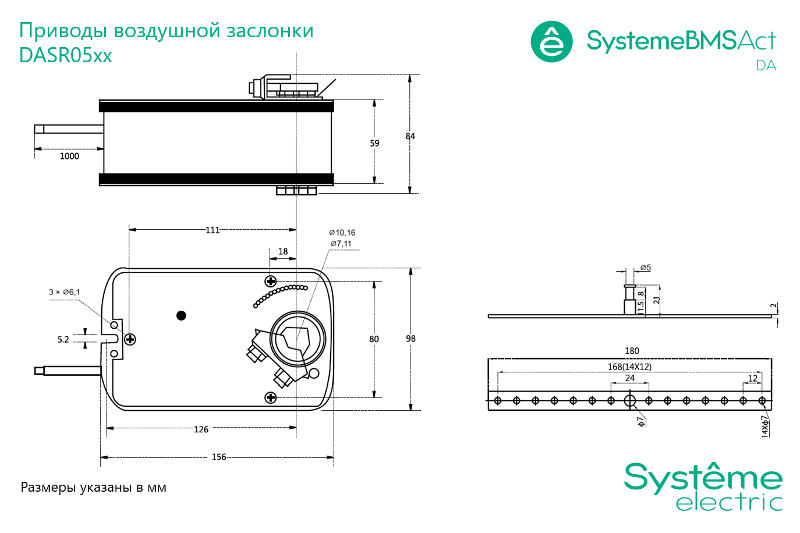

Габариты и вес

Вес1.79 кг

Объём0.003 м³

Привод воздушной заслонки с пружинным возвратом, для управления положением поворотных воздушных заслонок в системах вентиляции и кондиционирования воздуха зданий. Пружинный механизм обеспечивает автоматический возврат заслонки в исходное (закрытое) положение при отключении электропитания, например, для заслонки подачи наружного воздуха. Крутящий момент 5 Нм, площадь воздушной заслонки 1 м², время полного хода при работе от двигателя 70 с, время возврата от пружины 20 с, угол поворота до 95° устанавливается регулируемым механическим ограничителем, 2-позиционный сигнал управления (ВКЛ/ВЫКЛ), напряжение питания 24 В (от 19,2 до 28,8 В) переменного или постоянного тока, потребляемая мощность 5 ВА при открытии заслонки и 3 ВА при удержании заслонки в открытом положении, без концевых выключателей, вал воздушной заслонки круглого сечения диаметром от 10 до 16 мм или квадратного сечения от 7 до 11 мм и длиной не менее 90 мм, подключение на кабель длиной 1 м с сечением проводов 0,5 мм², ручное управление используя прилагаемый шестигранный ключ, температура окружающей среды от -30 до +50 °С, степень защиты корпуса IP54
