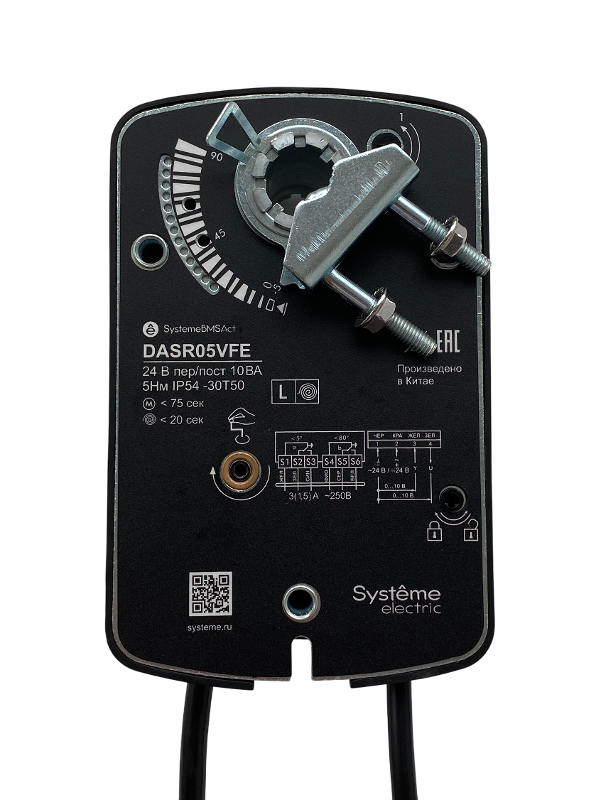

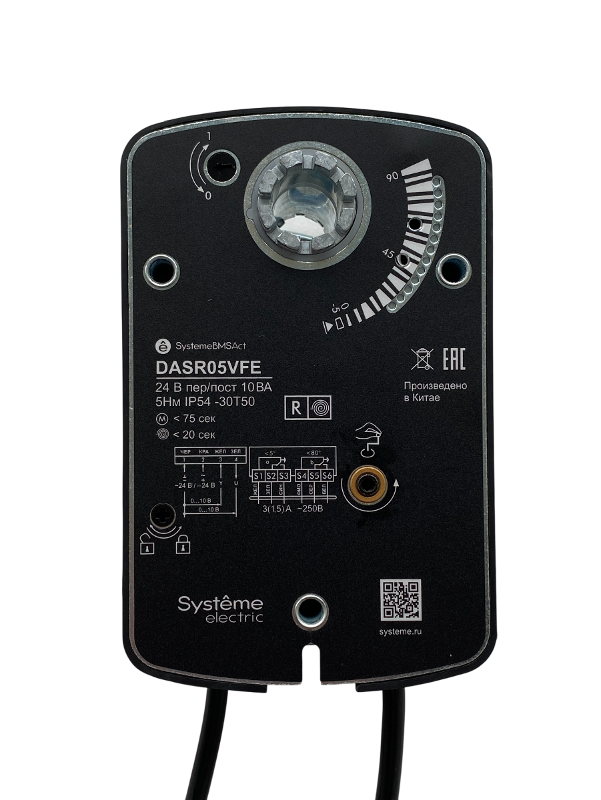

Привод воздушной заслонки с пружинным возвратом, 5Нм 0…10В ОСП 2×SPDT/~250В×3(1,5)А ~24В/⎓24В

Артикул:

Бренд:Systeme Electric

Серия:Клапаны и приводы

Категория:Оборудование автоматизации Systeme Electric

Код0001681314

ПроизводительDASR05VFE

РАЭК3204828

О товаре

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Регулировка модуляцииДа

Материал корпусаСталь

Контрольный сигнал0...10 В

Все характеристики (26)

Технические характеристики(26)

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Регулировка модуляцииДа

Материал корпусаСталь

Контрольный сигнал0...10 В

Крутящий момент, Nm5

Макс. угол поворота, °95

Температура эксплуатации, °C-30...50

Степень защиты (IP)IP54

ВзрывозащищенныйНет

Система сигнализации положения0...10 В

Напряжение питания24В AC/DC

Тип регулировкиМодулирующий

Высота, mm156

С механическим индикатором положенияДа

Макс. электропотребление, VA10

ПередачаWith cogwheels (*)

Степень защиты (значение IP)54

Ручное управлениеДа

Глубина, mm84

Габариты и вес

Вес1.88 кг

Высота109 мм

Ширина236 мм

Длина127 мм

Объём0.00276 м³

Привод воздушной заслонки с пружинным возвратом, для управления положением поворотной воздушной заслонки в системах вентиляции и кондиционирования воздуха зданий. Пружинный механизм обеспечивает автоматический возврат заслонки в исходное (закрытое) положение при отключении электропитания, например, для заслонки подачи наружного воздуха. Крутящий момент 5 Нм, площадь воздушной заслонки 1 м², время полного хода при работе от двигателя не более 100 с, время возврата от пружины не более 20 с, угол поворота до 95° устанавливается регулируемым механическим ограничителем, аналоговый пропорциональный сигнал управления 0...10 В, выходной сигнал обратной связи по положению 0...10 В, напряжение питания 24 В (от 19,2 до 28,8 В) переменного или постоянного тока, потребляемая мощность 5 ВА при открытии заслонки и 3 ВА при удержании заслонки в открытом положении, два концевых выключателя с переключающим контактом с коммутацией до 250 В переменного тока до 3 А для резистивной нагрузки или до 1,5 А для индуктивной нагрузки, вал воздушной заслонки круглого сечения диаметром от 10 до 16 мм или квадратного сечения от 7 до 11 мм и длиной не менее 90 мм, подключение на кабель длиной 1 м с сечением проводов 0,5 мм², ручное управление используя прилагаемый шестигранный ключ, температура окружающей среды от -30 до +50 °С, степень защиты корпуса IP54
