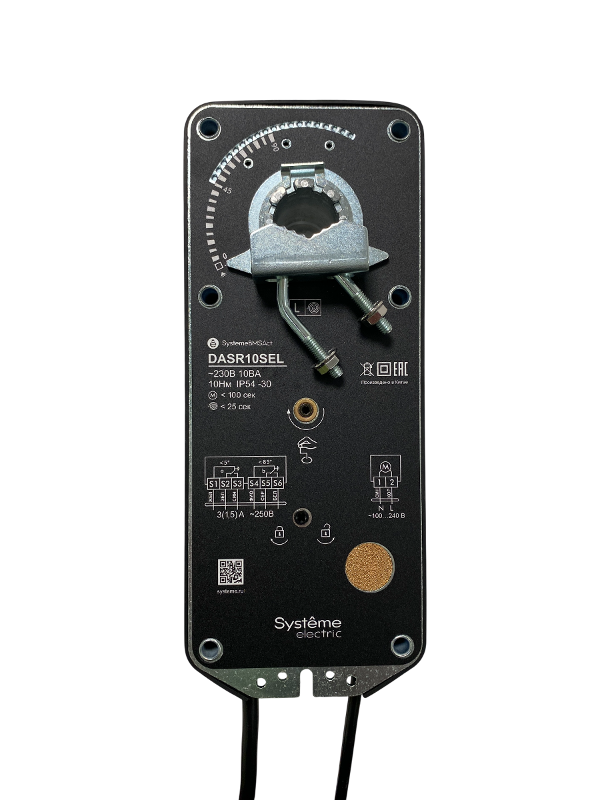

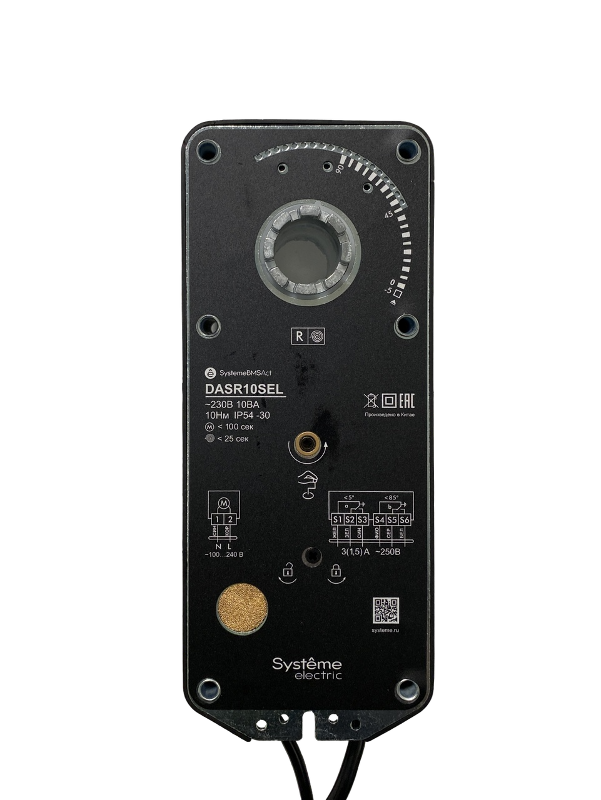

Привод воздушной заслонки с пружинным возвратом, 10Нм 2поз 2×SPDT/~250В×3(1,5)А ~230В

Артикул:

Бренд:Systeme Electric

Серия:Клапаны и приводы

Категория:Оборудование автоматизации Systeme Electric

Код0001681316

ПроизводительDASR10SEL

РАЭК3204820

О товаре

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Крутящий момент, Nm10

Материал корпусаСталь

Регулировка модуляцииНет

Все характеристики (26)

Технические характеристики(26)

С функцией безопасностиДа

Длина подключаемого кабеля, m1

Крутящий момент, Nm10

Материал корпусаСталь

Регулировка модуляцииНет

Макс. угол поворота, °95

Температура эксплуатации, °C-30...50

Степень защиты (IP)IP54

ВзрывозащищенныйНет

Тип регулирования ВКЛ./ВЫКЛ.Да

Глубина, mm88

С механическим индикатором положенияДа

Высота, mm249

Тип регулировкиВкл./Выкл. (On/Off)

ПередачаWith cogwheels (*)

Макс. электропотребление, VA12

Степень защиты (значение IP)54

Ручное управлениеДа

Ширина, mm100

Контрольный сигналTwo-point (*)

Габариты и вес

Вес2.57 кг

Высота100 мм

Ширина329 мм

Длина138 мм

Объём0.00416 м³

Привод воздушной заслонки с пружинным возвратом, для управления положением поворотных воздушных заслонок в системах вентиляции и кондиционирования воздуха зданий. Пружинный механизм обеспечивает автоматический возврат заслонки в исходное (закрытое) положение при отключении электропитания, например, для заслонки подачи наружного воздуха. Крутящий момент 10 Нм, площадь воздушной заслонки 2 м², время полного хода при работе от двигателя 100 с, время возврата от пружины 25 с, угол поворота до 95° устанавливается регулируемым механическим ограничителем, 2-позиционный сигнал управления (ВКЛ/ВЫКЛ), напряжение питания 230 В (от 85 до 265 В) переменного тока, потребляемая мощность 5 ВА при открытии заслонки и 3 ВА при удержании заслонки в открытом положении, два концевых выключателя с переключающим контактом с коммутацией до 250 В переменного тока до 3 А для резистивной нагрузки или до 1,5 А для индуктивной нагрузки, вал воздушной заслонки круглого сечения диаметром от 10 до 21 мм или квадратного сечения от 6 до 15 мм и длиной не менее 90 мм, подключение на кабель длиной 1 м с сечением проводов 0,5 мм², ручное управление используя прилагаемый шестигранный ключ, температура окружающей среды от -30 до +50 °С, степень защиты корпуса IP54
