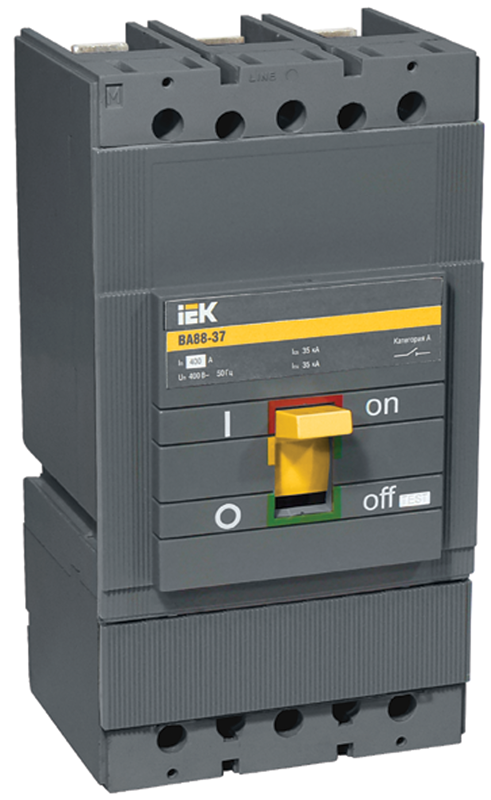

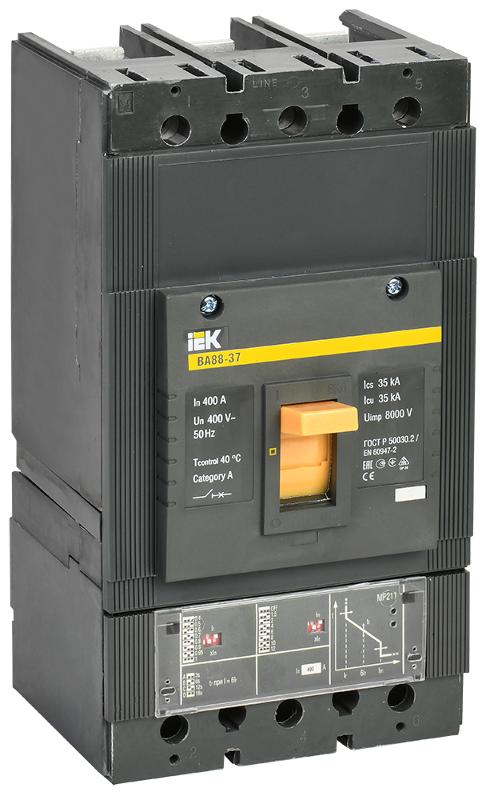

Выключатель автоматический ВА88-37 3Р 400А 35кА. с электронным расцепителем MP 211

Артикул:

Бренд:IEK (ИЭК)

Серия:KARAT

Категория:Выключатели автоматические в литом корпусе ВА88 ИЭК и аксессуары

Код0200201041

ПроизводительSVA41-3-0400

РАЭК479502

ЕТМ9805771

ПК123403

О товаре

С расцепителем минимального напряженияДа

Вид подключения главной электрич. цепиПрочее

Количество полюсов3

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Диапазон установки расцепителя перегрузки, A600...4800

Все характеристики (21)

Технические характеристики(21)

С расцепителем минимального напряженияДа

Вид подключения главной электрич. цепиПрочее

Количество полюсов3

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Диапазон установки расцепителя перегрузки, A600...4800

Подходит для монтажа на DIN-рейку (с Omega-профилем)Нет

Тип подключения силовой электрич. цепиВинтовое соединение

Моторный привод встроенныйНет

Номин. отключающая способность Icu при 400 В, 50 Гц, kA35

Монтаж на DIN-рейку (с Omega-профилем) опциональноНет

Конструкция прибораВстраив. устройство с втычным подключением

Возможность установки индикатора отключенияНет

Степень защиты (IP)IP20

Тип элемента управленияРычажковый (перекидной рычаг)

Встроенная защита от замыканий на землюНет

Моторный привод опциональноДа

Номин. продолжительный ток Iu, A35

Комплектное устройство с блоком защитыНет

Количество вспомогат. переключающих контактов0

Количество вспомогат. нормально разомкнутых (НО) контактов0

Габариты и вес

Вес5.625 кг

Высота155 мм

Ширина180 мм

Длина295 мм

Объём0.010064 м³

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
