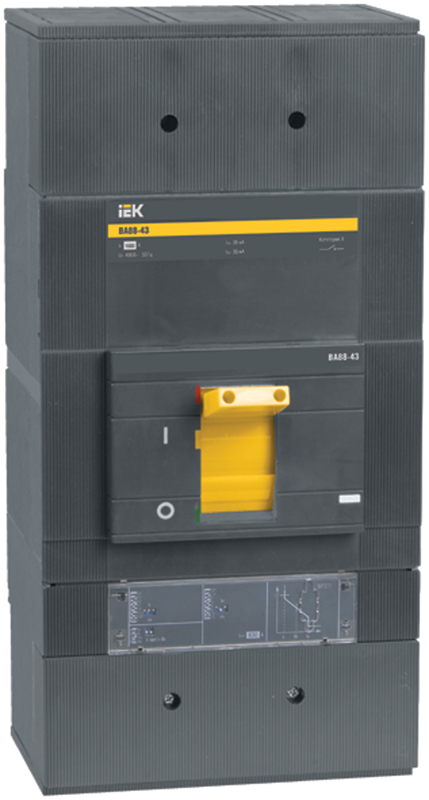

Выключатель автоматический ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211

Артикул:

Бренд:IEK (ИЭК)

Серия:KARAT

Категория:Выключатели автоматические в литом корпусе ВА88 ИЭК и аксессуары

Код0200216378

ПроизводительSVA61-3-1600

РАЭК479498

ЕТМ9805773

ПК61898

О товаре

Номин. отключающая способность Icu при 400 В, 50 Гц, kA50

С расцепителем минимального напряженияДа

Вид подключения главной электрич. цепиПрочее

Количество полюсов3

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Все характеристики (21)

Технические характеристики(21)

Номин. отключающая способность Icu при 400 В, 50 Гц, kA50

С расцепителем минимального напряженияДа

Вид подключения главной электрич. цепиПрочее

Количество полюсов3

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Подходит для монтажа на DIN-рейку (с Omega-профилем)Нет

Диапазон установки расцепителя перегрузки, A3200...19200

Тип подключения силовой электрич. цепиВинтовое соединение

Моторный привод встроенныйНет

Монтаж на DIN-рейку (с Omega-профилем) опциональноНет

Конструкция прибораВстраив. устройство с втычным подключением

Возможность установки индикатора отключенияНет

Степень защиты (IP)IP20

Тип элемента управленияРычажковый (перекидной рычаг)

Встроенная защита от замыканий на землюНет

Моторный привод опциональноДа

Номин. продолжительный ток Iu, A50

Комплектное устройство с блоком защитыНет

Количество вспомогат. переключающих контактов0

Количество вспомогат. нормально разомкнутых (НО) контактов0

Габариты и вес

Вес21 кг

Высота230 мм

Ширина270 мм

Длина465 мм

Объём0.028877 м³

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
