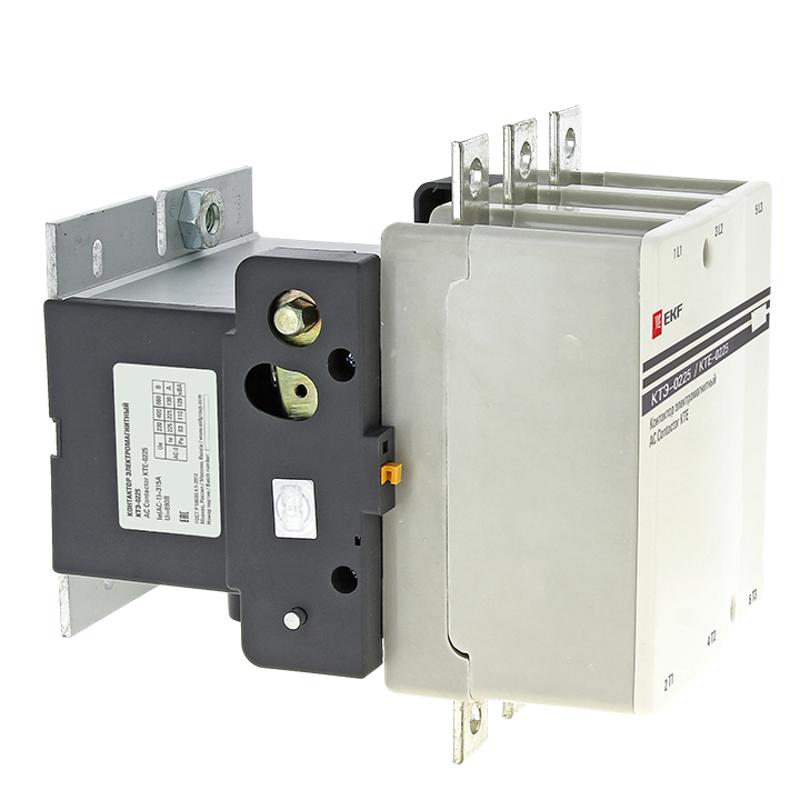

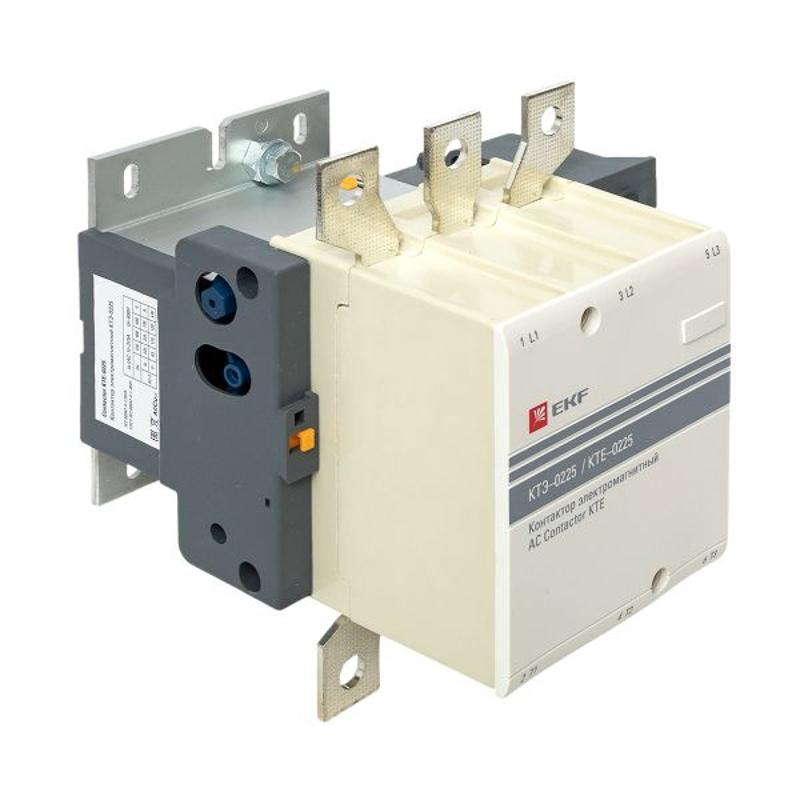

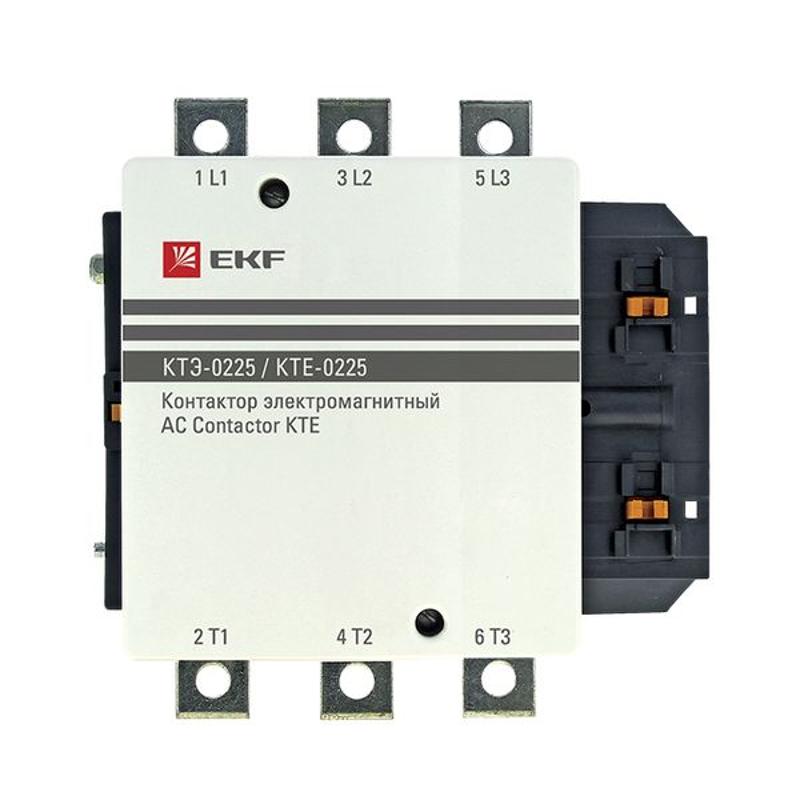

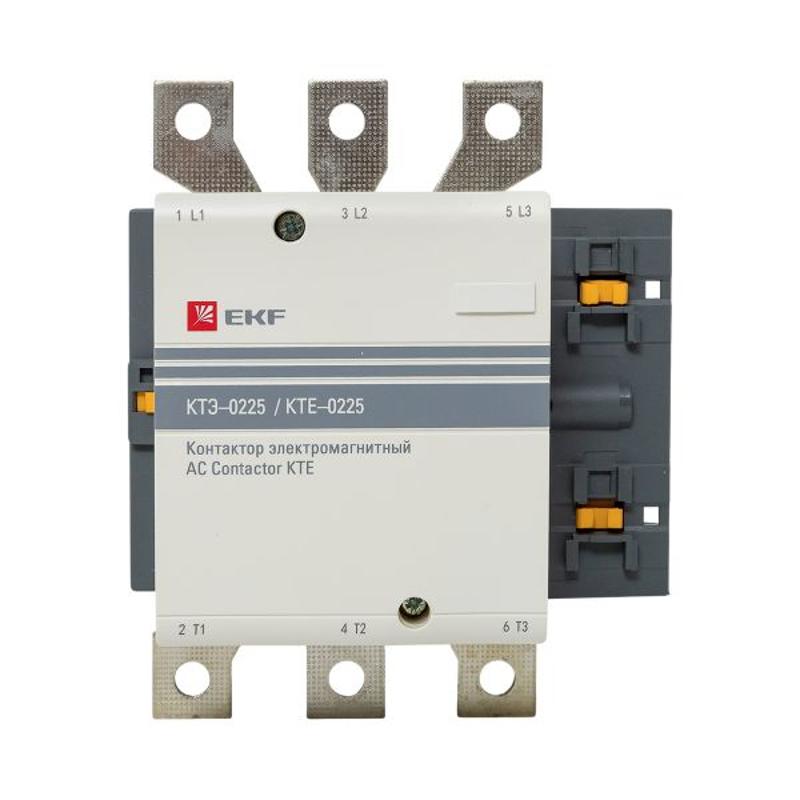

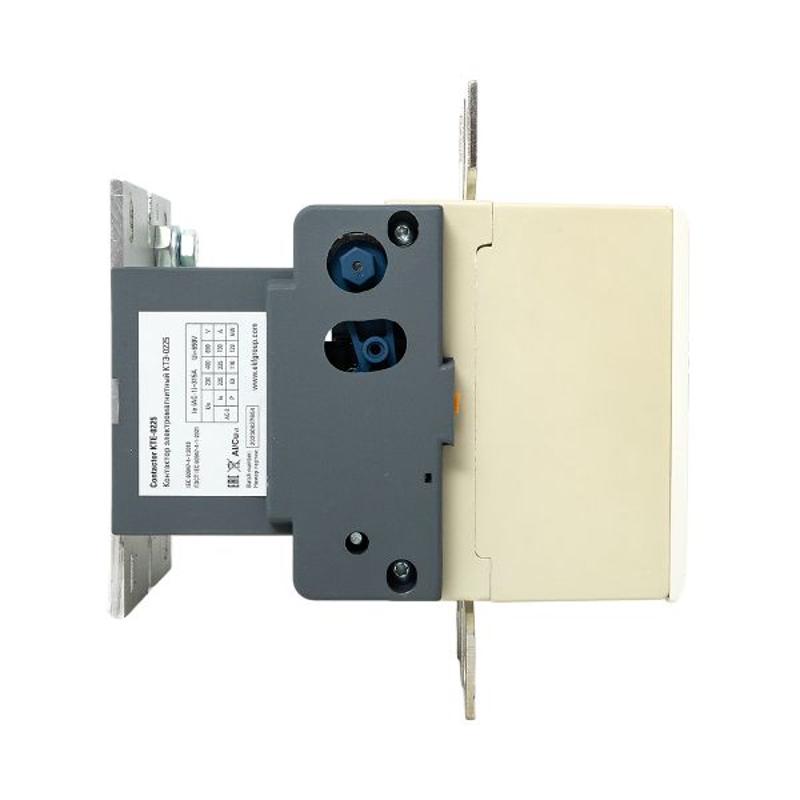

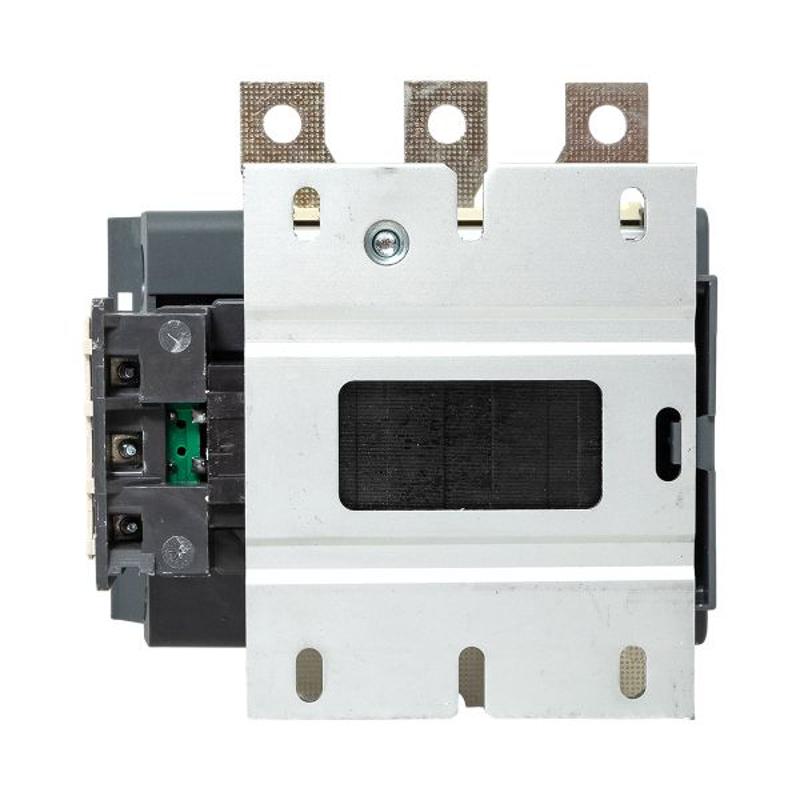

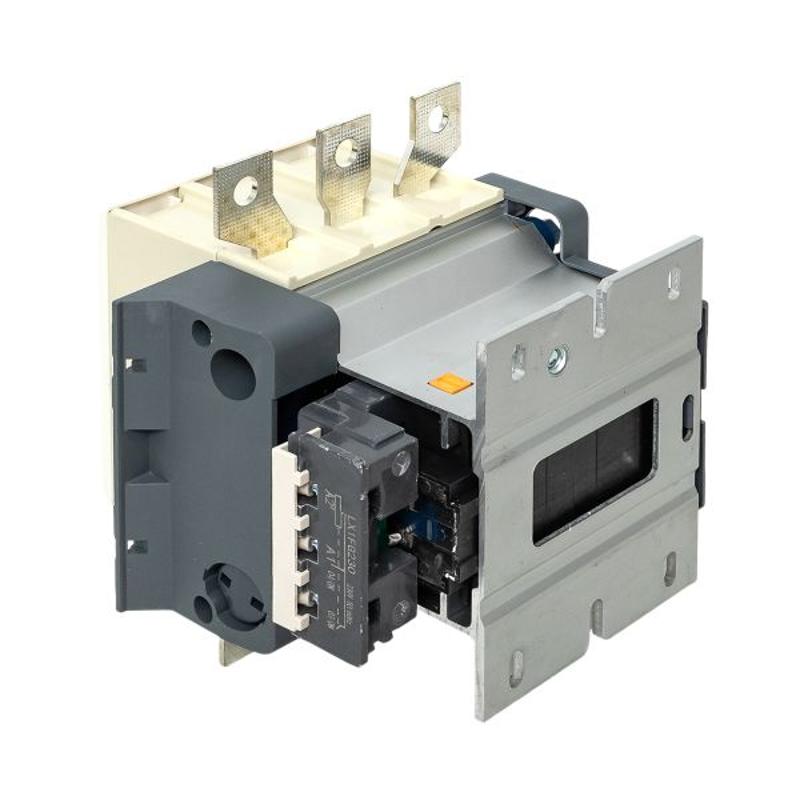

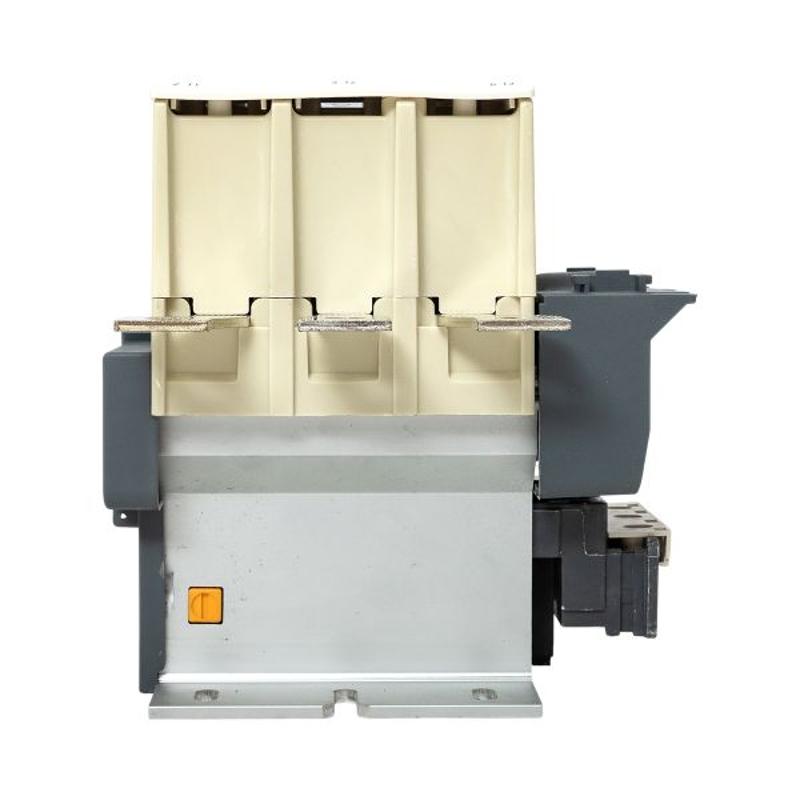

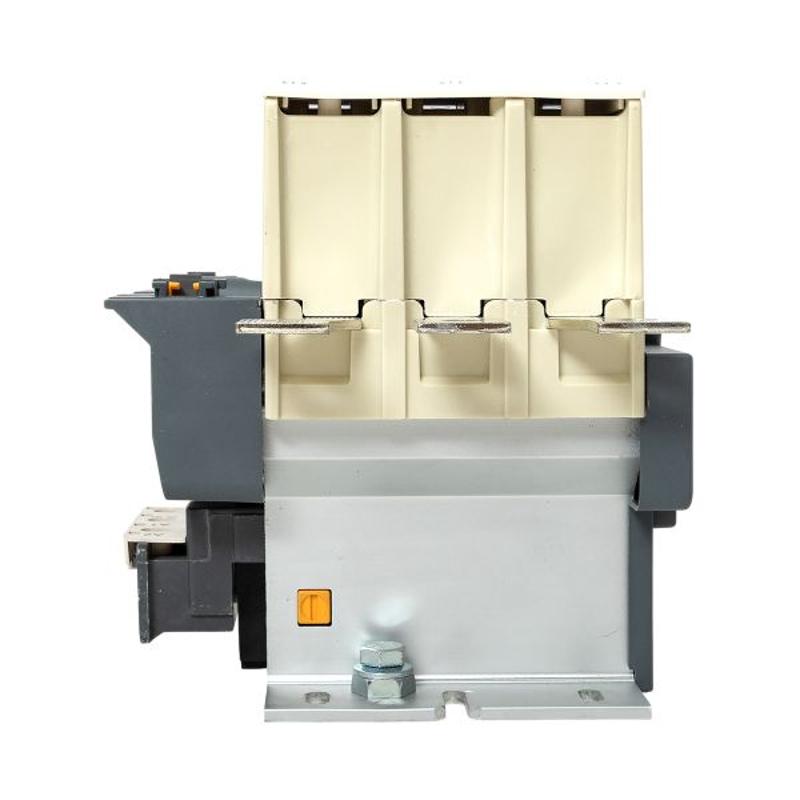

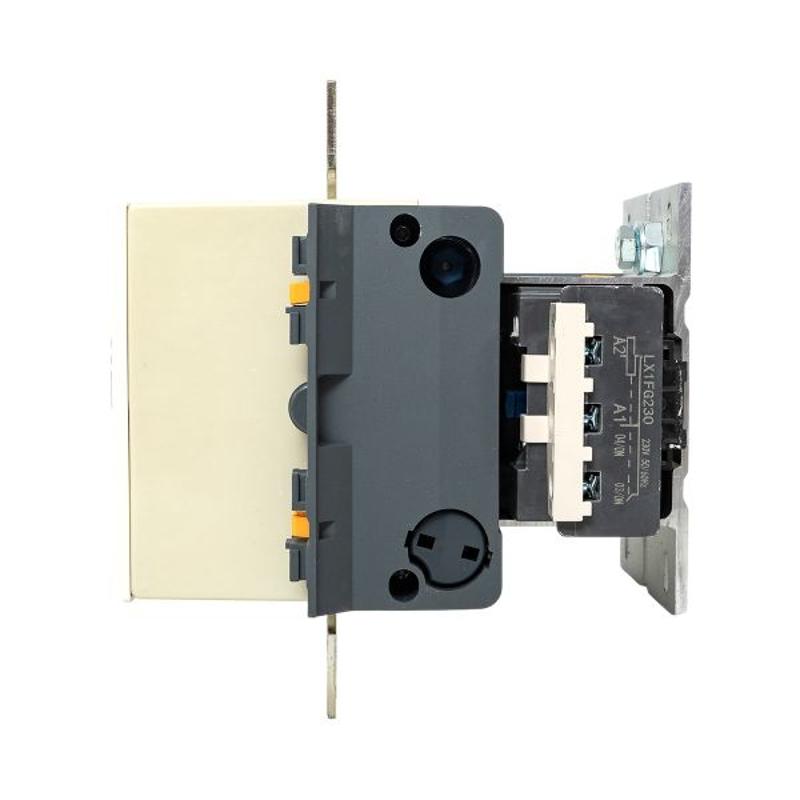

Контактор КТЭ 225А 230В NO EKF PROxima — фото 1

1 / 15

В наличии (68 шт)

213 560 ₸

Количество

Вес: 5.4 кг

Доставка по всему Казахстану

Гарантия от производителя

Контактор КТЭ 225А 230В NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120937

Производительctr-b-225

РАЭК988907

ЕТМ9826268

ПК116637

О товаре

Номин. коммутируем. мощность при AC-3, 400 В, kW110

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Все характеристики (18)

Технические характеристики(18)

Номин. коммутируем. мощность при AC-3, 400 В, kW110

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Тип изделия/компонентаКонтактор

Модульное исполнениеНет

Номин. раб. ток Ie при AC-4, 400 В, A83

Тип напряжения управленияAC (перемен.)

Номин. коммутируем. мощность при AC-4, 400 В, kW41

Номин. раб. ток Ie при AC-1, 400 В, A315

Количество нормально замкнутых (НЗ) силовых контактов0

Номин. раб. ток Ie при AC-3, 400 В, A225

Комплектное устройство в корпусеНет

Количество вспомогат. нормально разомкнутых (НО) контактов1

Номин. напряжение питания цепи управления Us AC 50 Гц, V184...253

Номинальная рабочая мощность NEMA, kW80

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес5.4 кг

Высота230 мм

Ширина235 мм

Длина275 мм

Объём0.01858 м³

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
