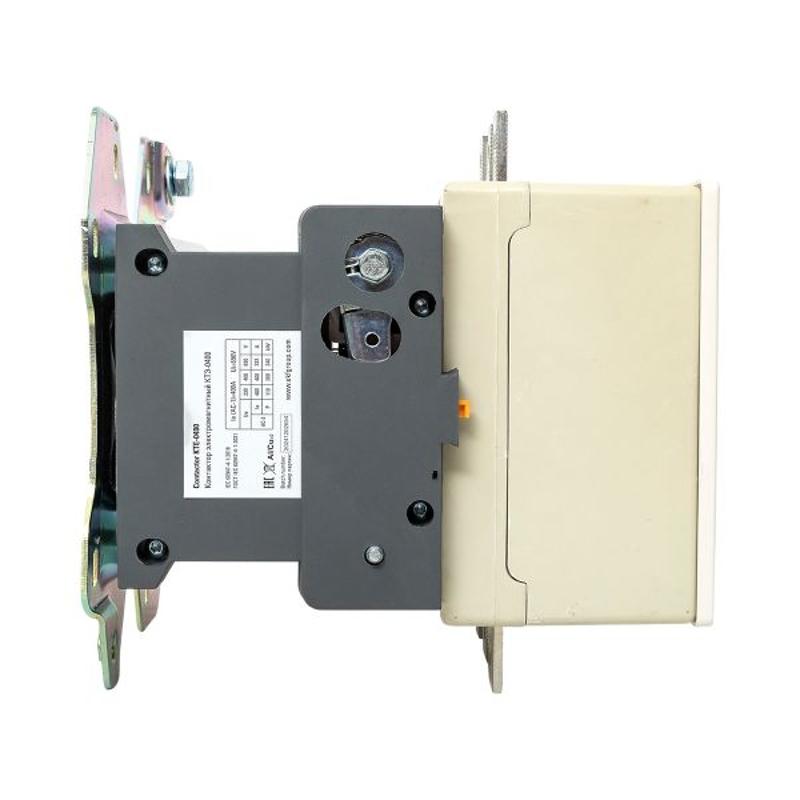

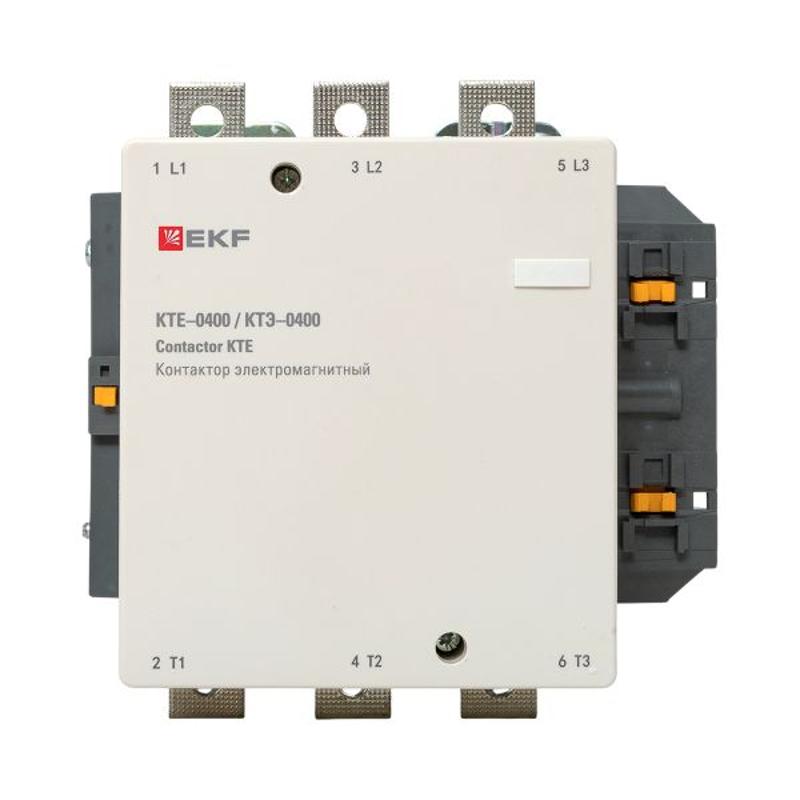

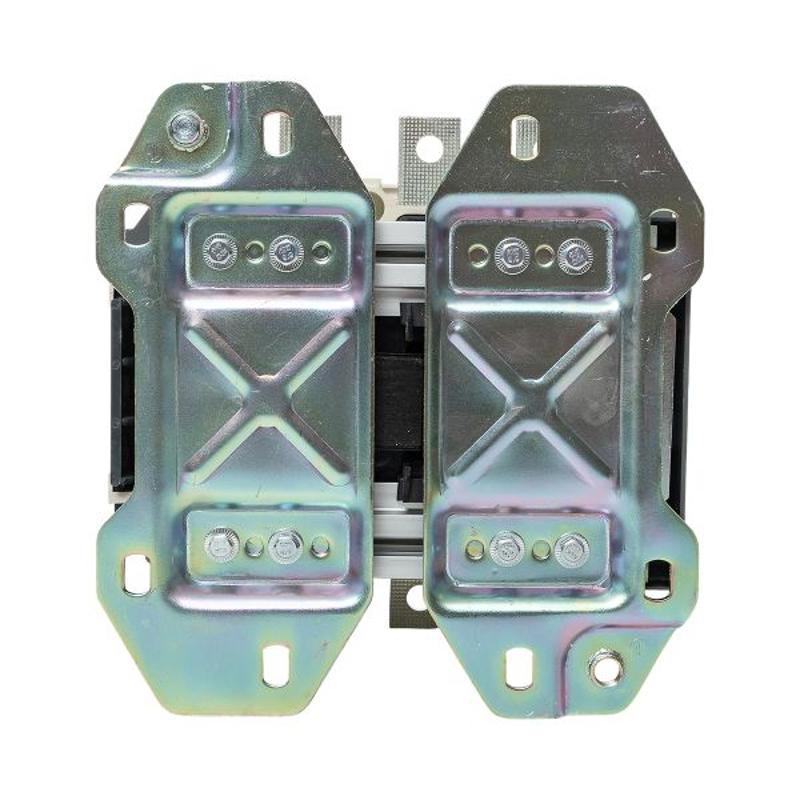

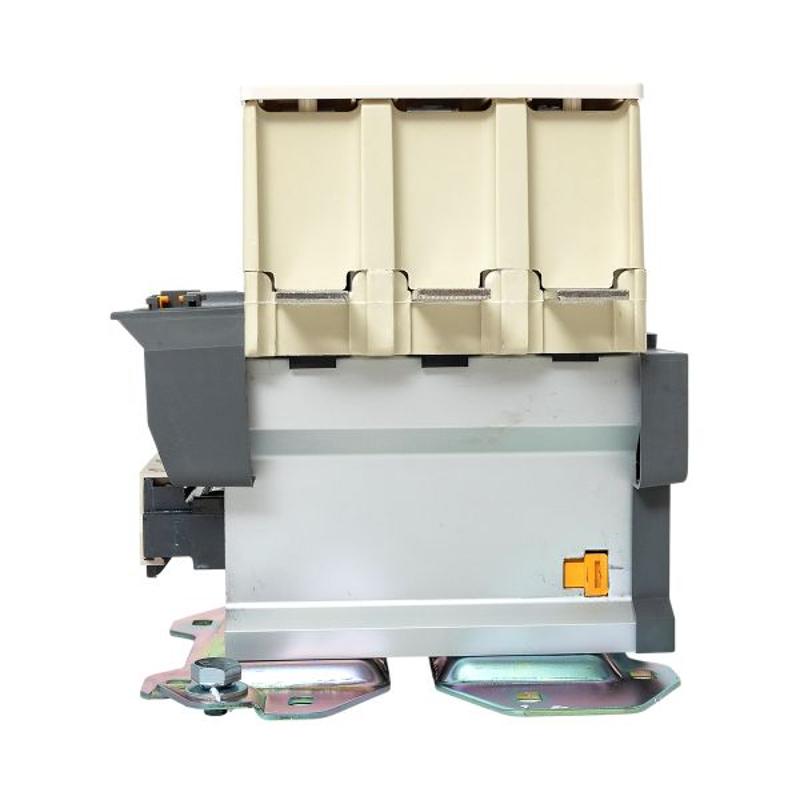

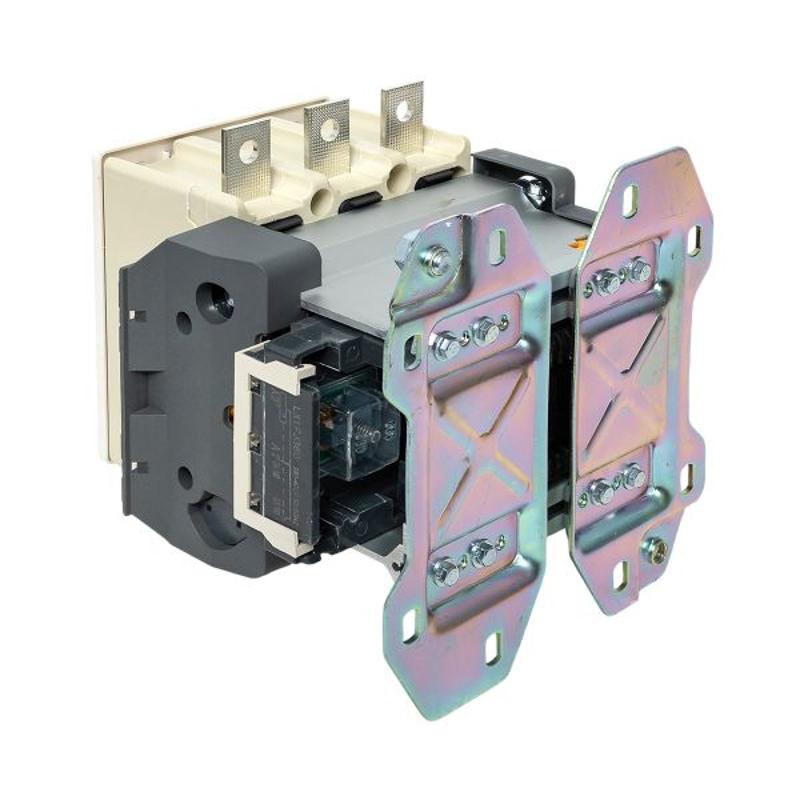

Контактор КТЭ 400А 380В NO EKF PROxima — фото 1

1 / 19

В наличии (34 шт)

454 805 ₸

Количество

Вес: 8.9 кг

Доставка по всему Казахстану

Гарантия от производителя

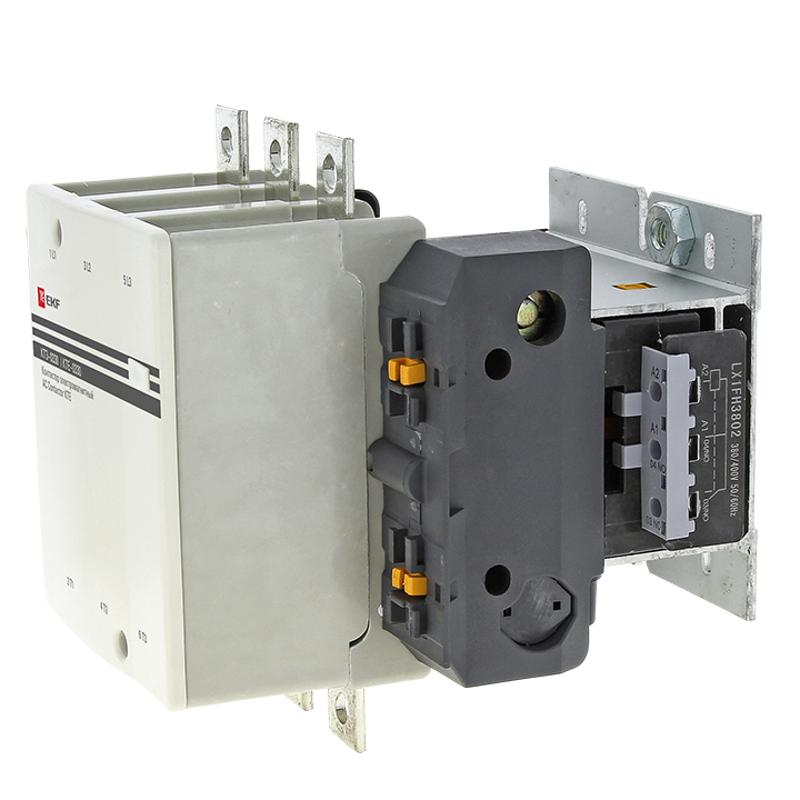

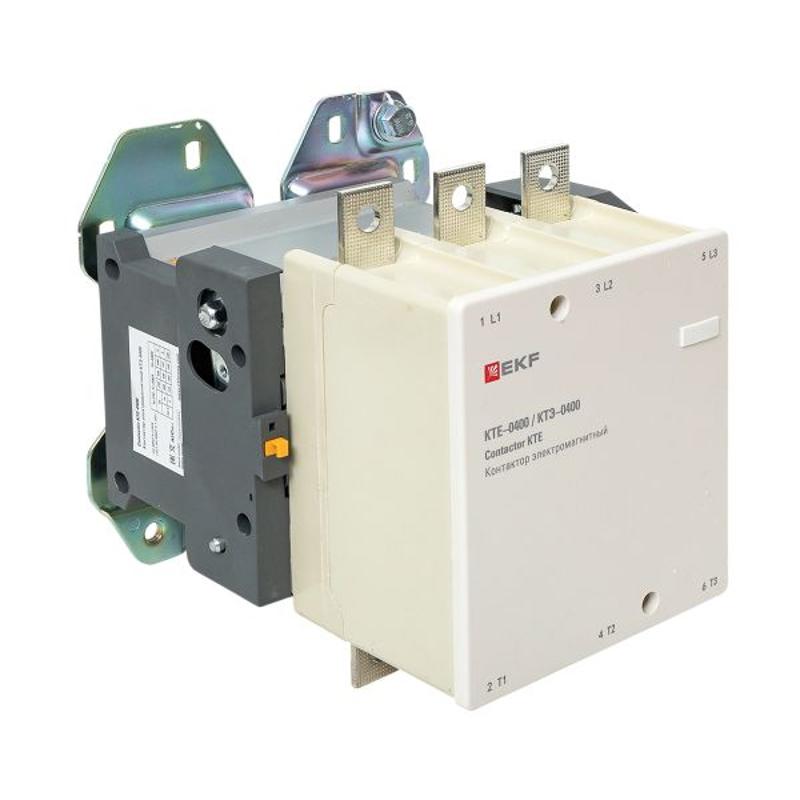

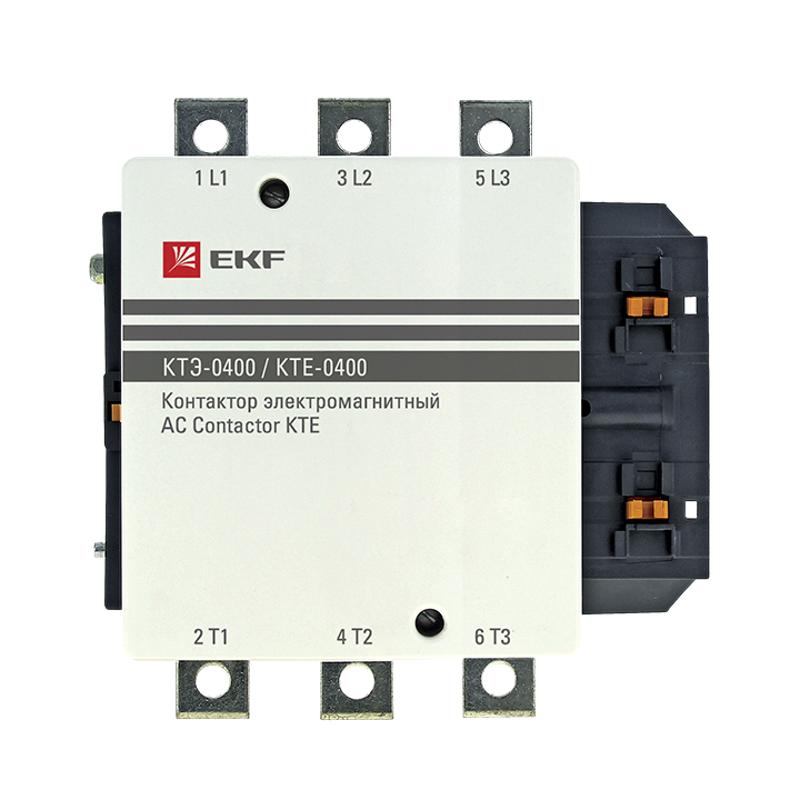

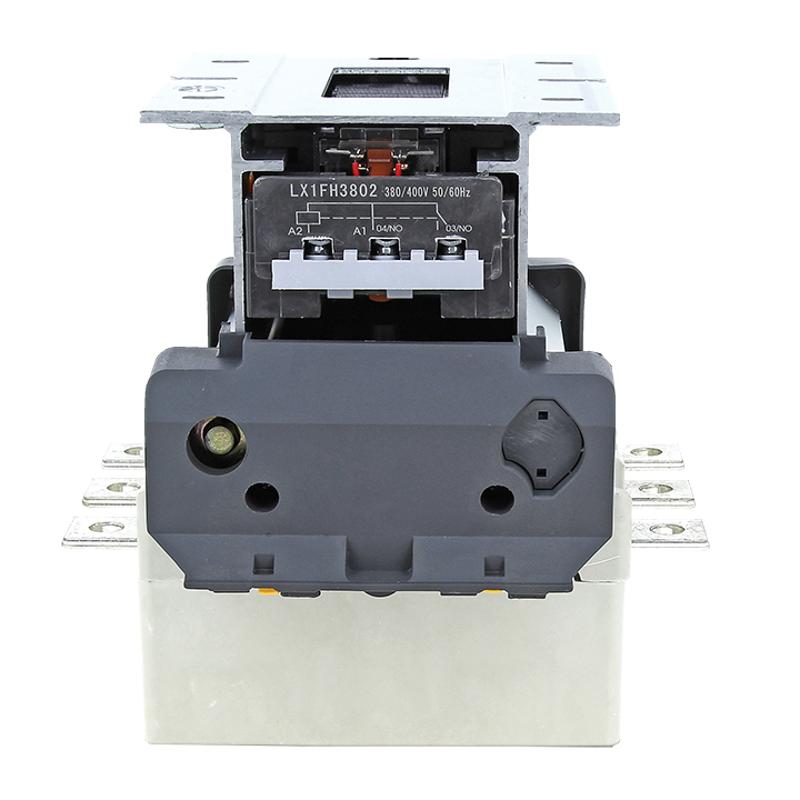

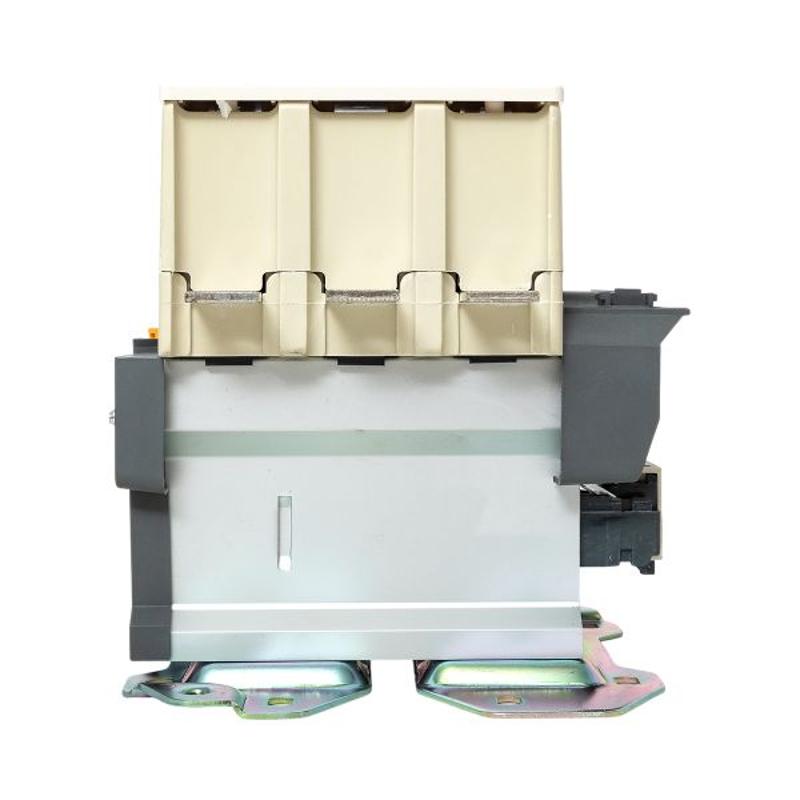

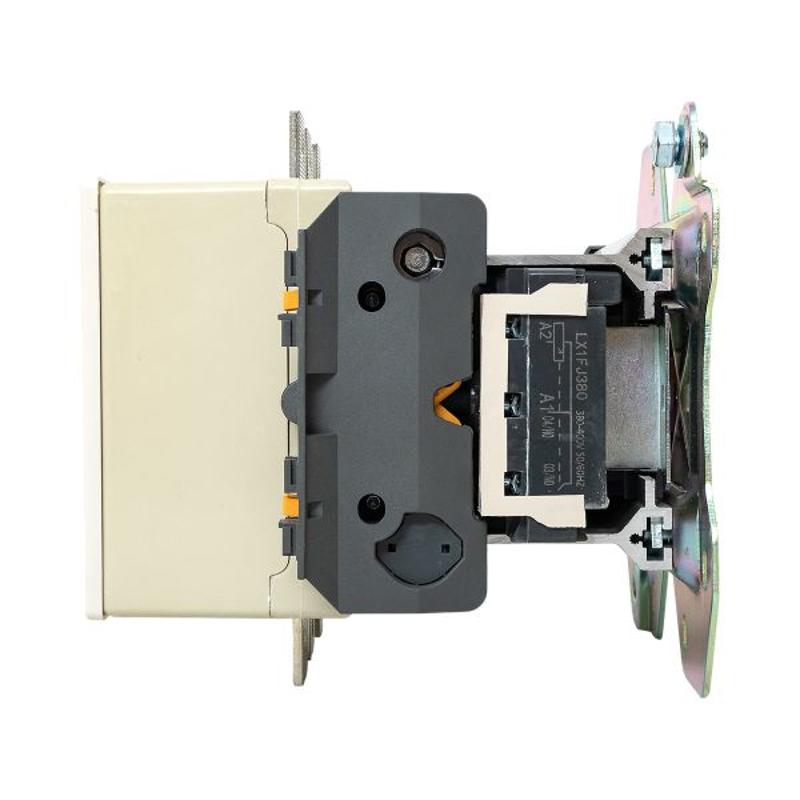

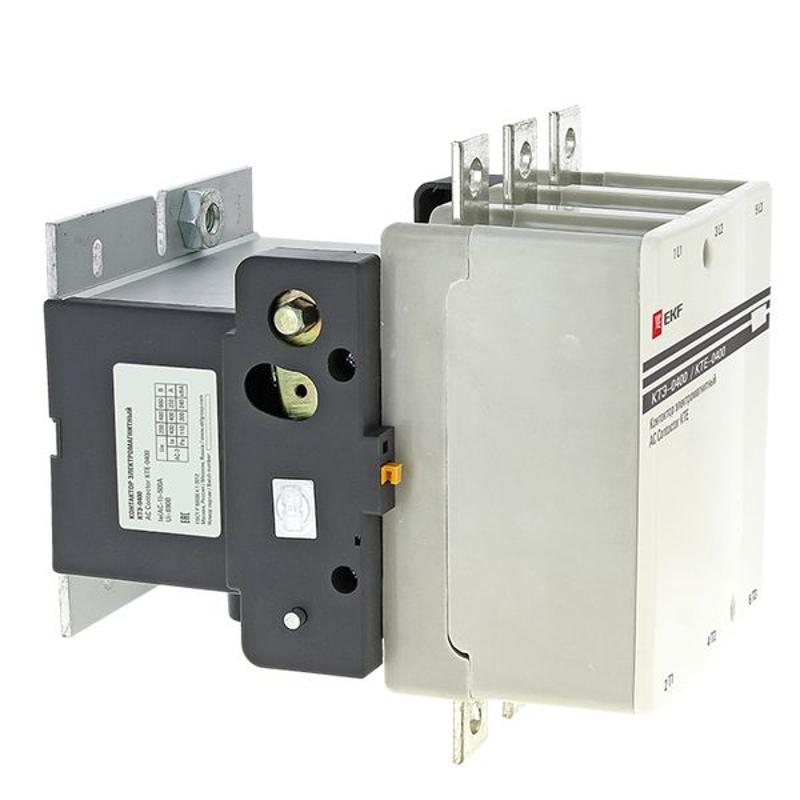

Контактор КТЭ 400А 380В NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120958

Производительctr-b-400-380

РАЭК988913

ЕТМ4677432

ПК211983

О товаре

Номин. коммутируем. мощность при AC-3, 400 В, kW200

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Все характеристики (18)

Технические характеристики(18)

Номин. коммутируем. мощность при AC-3, 400 В, kW200

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Тип изделия/компонентаКонтактор

Номин. напряжение питания цепи управления Us AC 50 Гц, V320...440

Модульное исполнениеНет

Номин. раб. ток Ie при AC-1, 400 В, A500

Тип напряжения управленияAC (перемен.)

Номин. раб. ток Ie при AC-4, 400 В, A148

Номин. коммутируем. мощность при AC-4, 400 В, kW74

Количество нормально замкнутых (НЗ) силовых контактов0

Номин. раб. ток Ie при AC-3, 400 В, A400

Комплектное устройство в корпусеНет

Количество вспомогат. нормально разомкнутых (НО) контактов1

Номинальная рабочая мощность NEMA, kW126

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес8.9 кг

Высота265 мм

Ширина255 мм

Длина295 мм

Объём0.024919 м³

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
