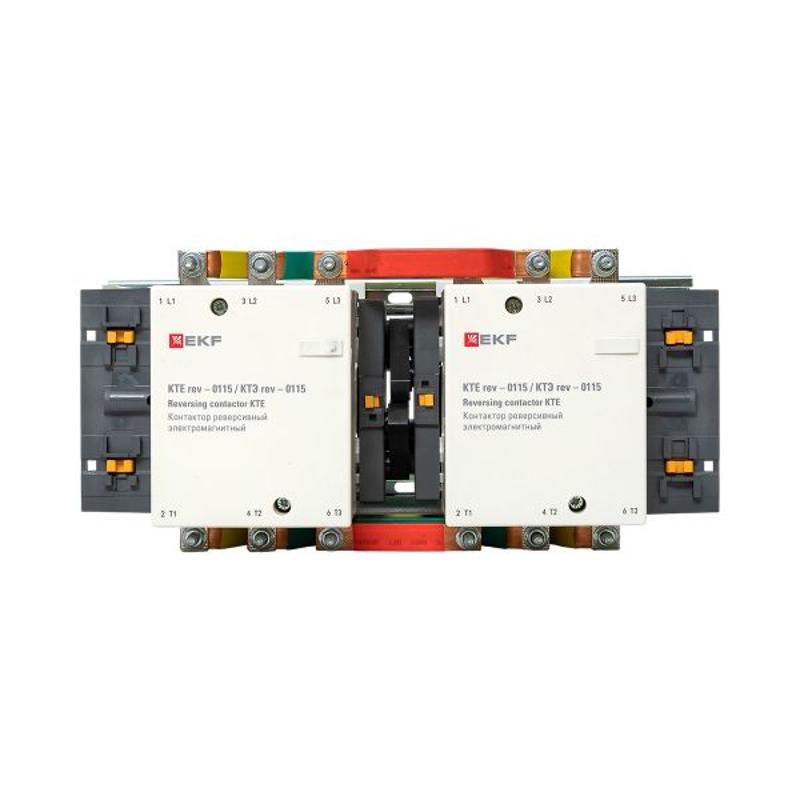

Контактор КТЭ реверсивный 115А 380В 2NO EKF PROxima — фото 1

1 / 12

В наличии (34 шт)

326 585 ₸

Количество

Вес: 8.7 кг

Доставка по всему Казахстану

Гарантия от производителя

Контактор КТЭ реверсивный 115А 380В 2NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120961

Производительctr-b-r-115-380

РАЭК1183457

ПК211986

О товаре

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Номинальная рабочая мощность NEMA, kW34

Все характеристики (18)

Технические характеристики(18)

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Номинальная рабочая мощность NEMA, kW34

Тип изделия/компонентаКонтактор

Номин. раб. ток Ie при AC-1, 400 В, A200

Номин. напряжение питания цепи управления Us AC 50 Гц, V320...440

Номин. раб. ток Ie при AC-4, 400 В, A43

Модульное исполнениеНет

Номин. коммутируем. мощность при AC-3, 400 В, kW55

Тип напряжения управленияAC (перемен.)

Номин. коммутируем. мощность при AC-4, 400 В, kW21

Количество нормально замкнутых (НЗ) силовых контактов0

Номин. раб. ток Ie при AC-3, 400 В, A115

Комплектное устройство в корпусеНет

Количество вспомогат. нормально разомкнутых (НО) контактов2

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес8.7 кг

Высота410 мм

Ширина230 мм

Длина200 мм

Объём0.023575 м³

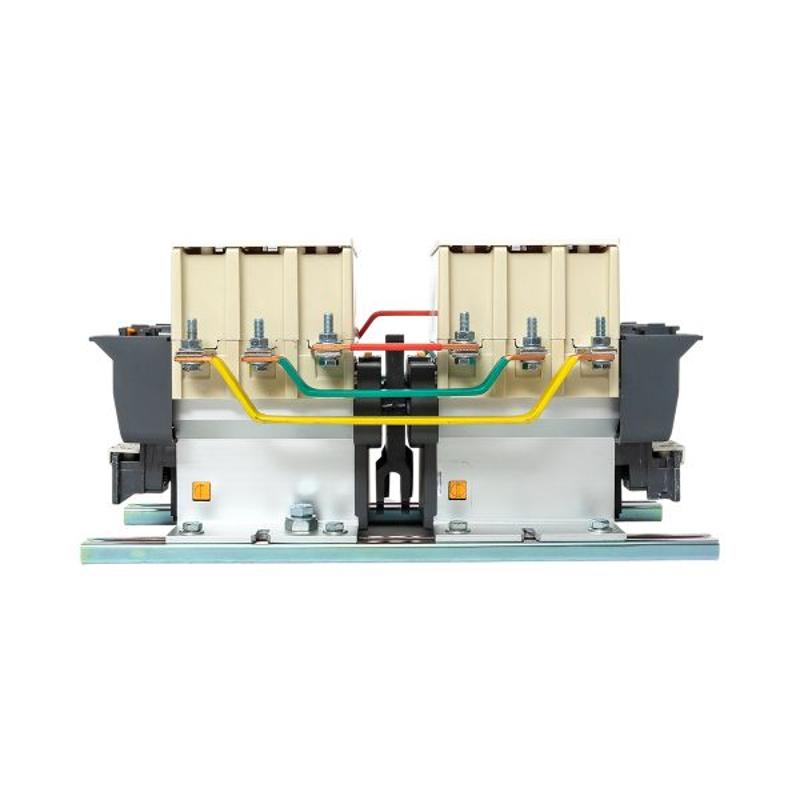

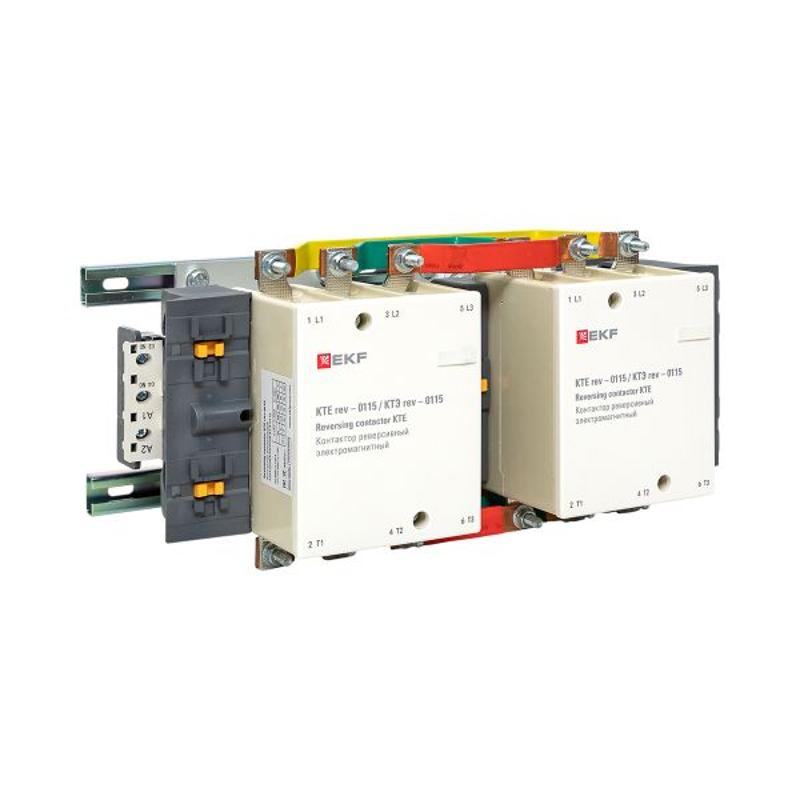

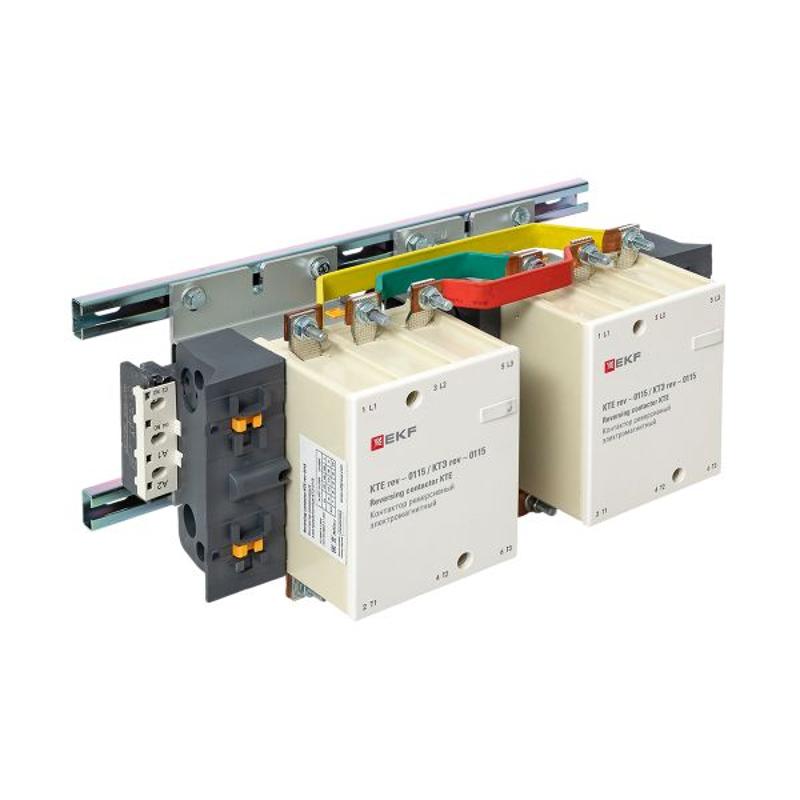

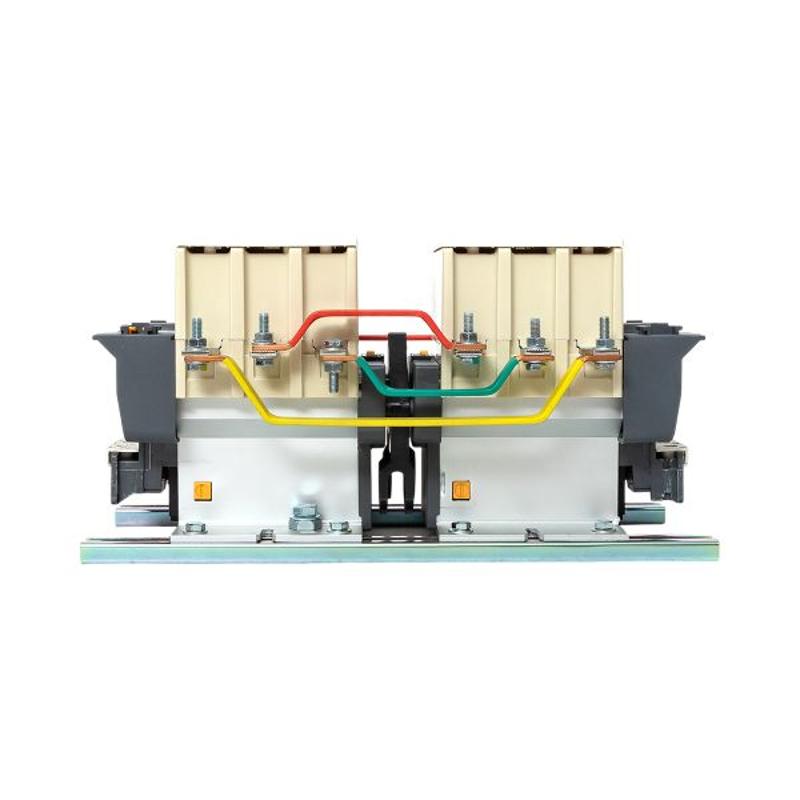

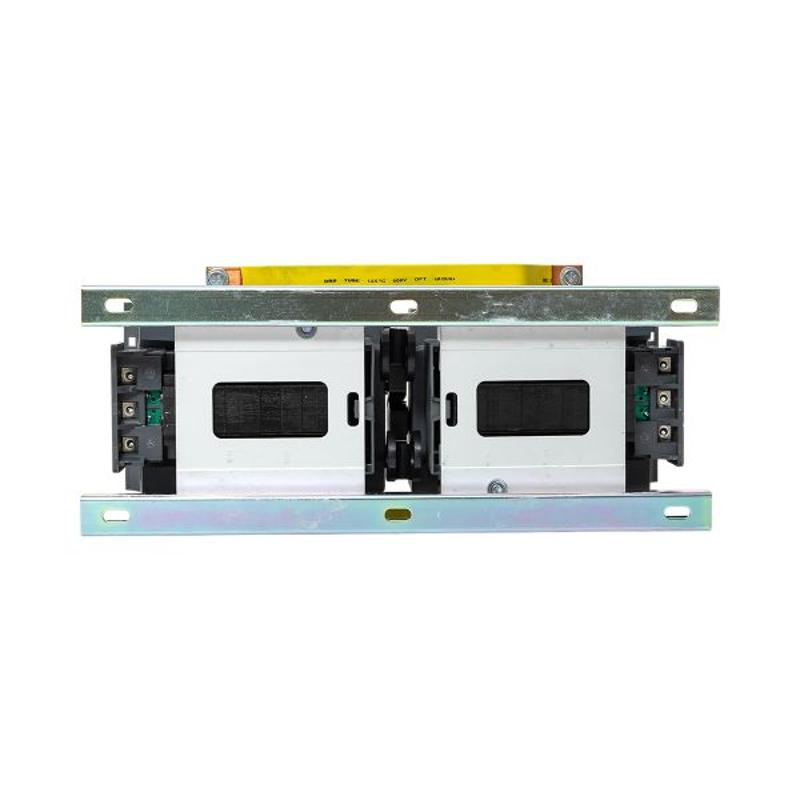

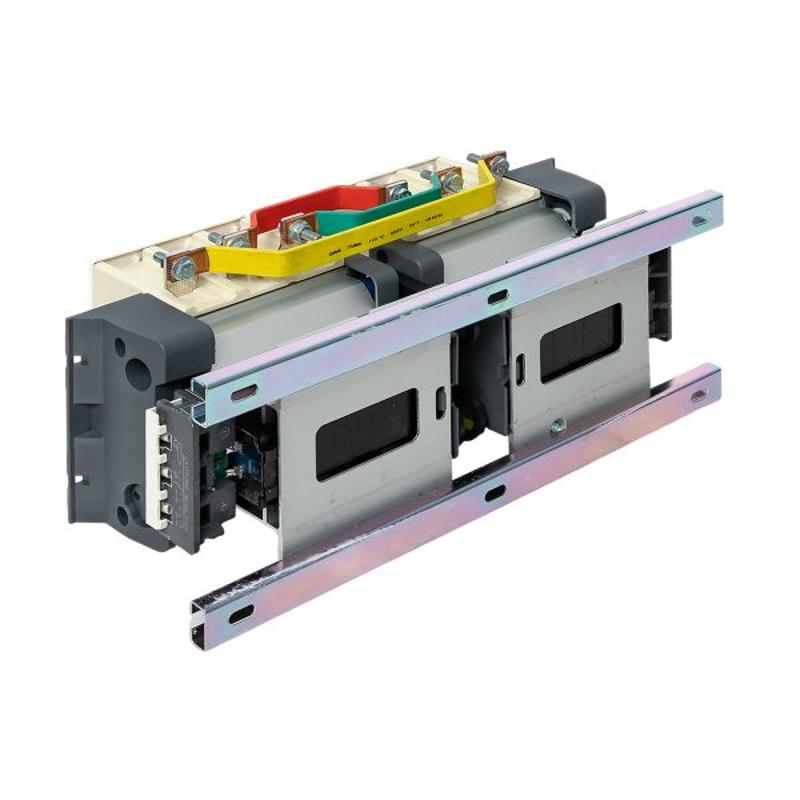

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
