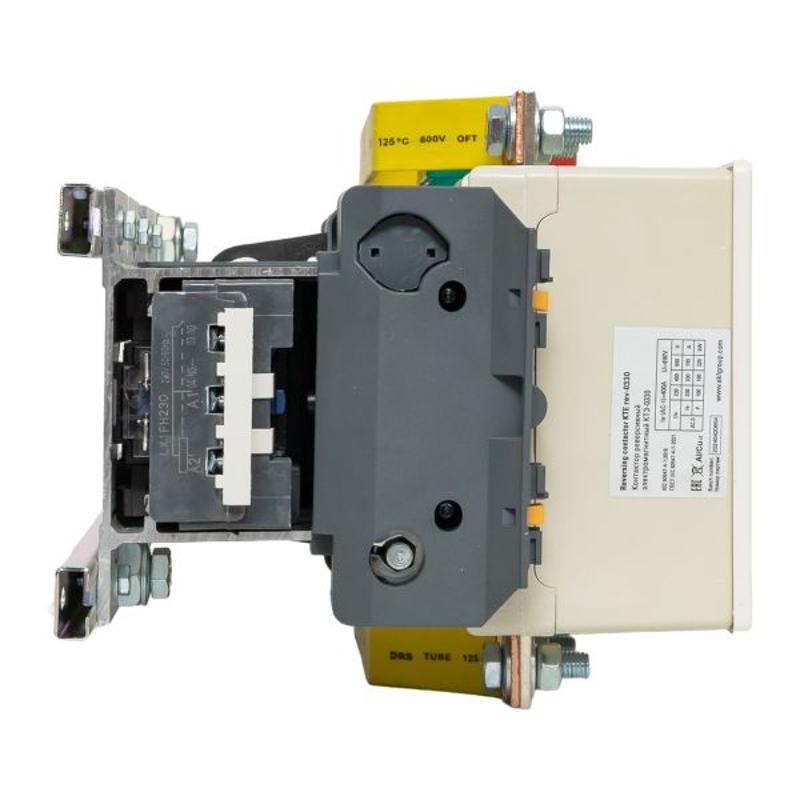

Контактор КТЭ реверсивный 330А 230В 2NO EKF PROxima — фото 1

1 / 23

В наличии (17 шт)

969 200 ₸

Количество

Вес: 19.6 кг

Доставка по всему Казахстану

Гарантия от производителя

Контактор КТЭ реверсивный 330А 230В 2NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120948

Производительctr-b-r-330

РАЭК988921

ЕТМ3450384

ПК126216

О товаре

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Тип изделия/компонентаКонтактор

Все характеристики (18)

Технические характеристики(18)

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Тип изделия/компонентаКонтактор

Модульное исполнениеНет

Номин. раб. ток Ie при AC-1, 400 В, A400

Номин. коммутируем. мощность при AC-4, 400 В, kW60

Тип напряжения управленияAC (перемен.)

Номин. раб. ток Ie при AC-3, 400 В, A330

Номинальная рабочая мощность NEMA, kW103

Номин. раб. ток Ie при AC-4, 400 В, A122

Количество нормально замкнутых (НЗ) силовых контактов0

Комплектное устройство в корпусеНет

Номин. коммутируем. мощность при AC-3, 400 В, kW160

Номин. напряжение питания цепи управления Us AC 50 Гц, V184...253

Количество вспомогат. нормально разомкнутых (НО) контактов2

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес19.6 кг

Высота510 мм

Ширина280 мм

Длина260 мм

Объём0.04641 м³

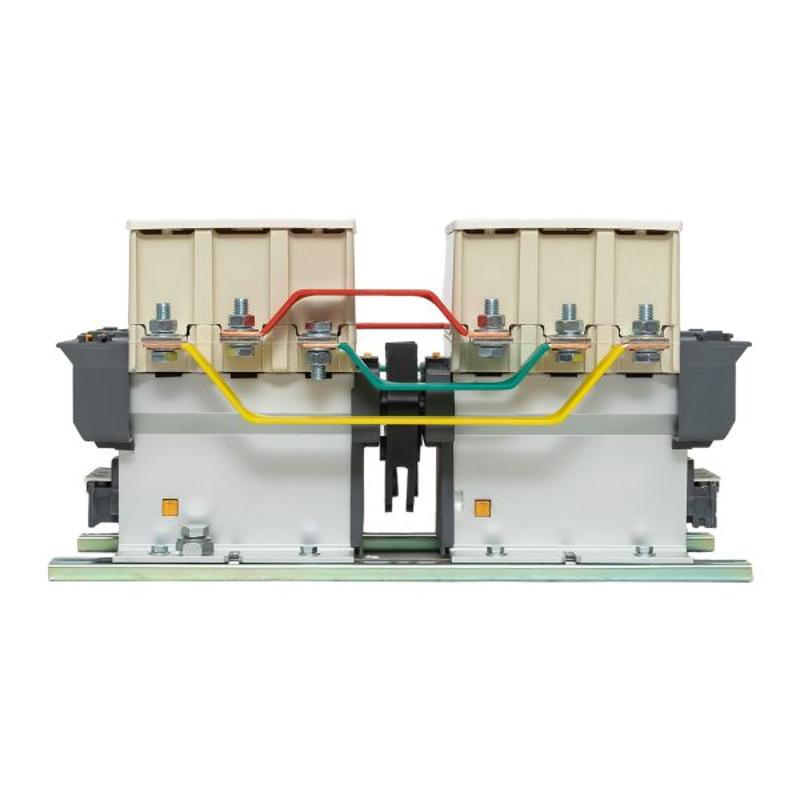

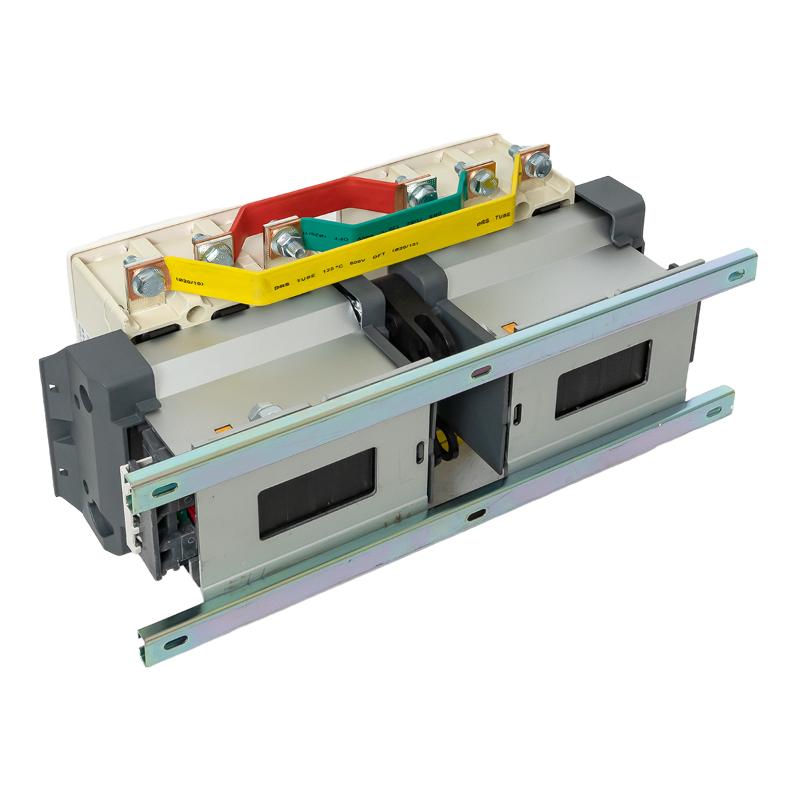

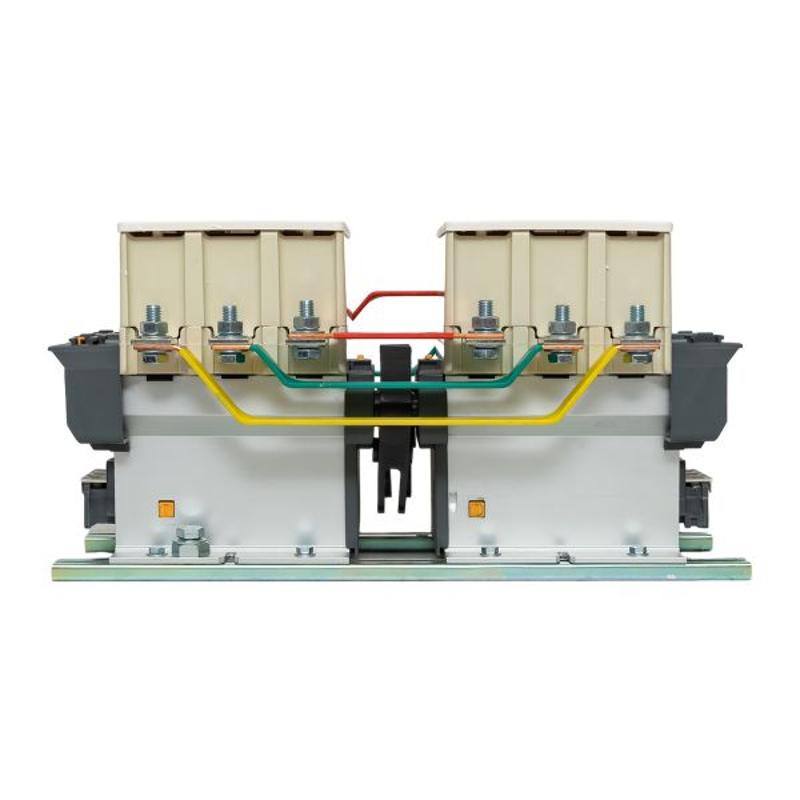

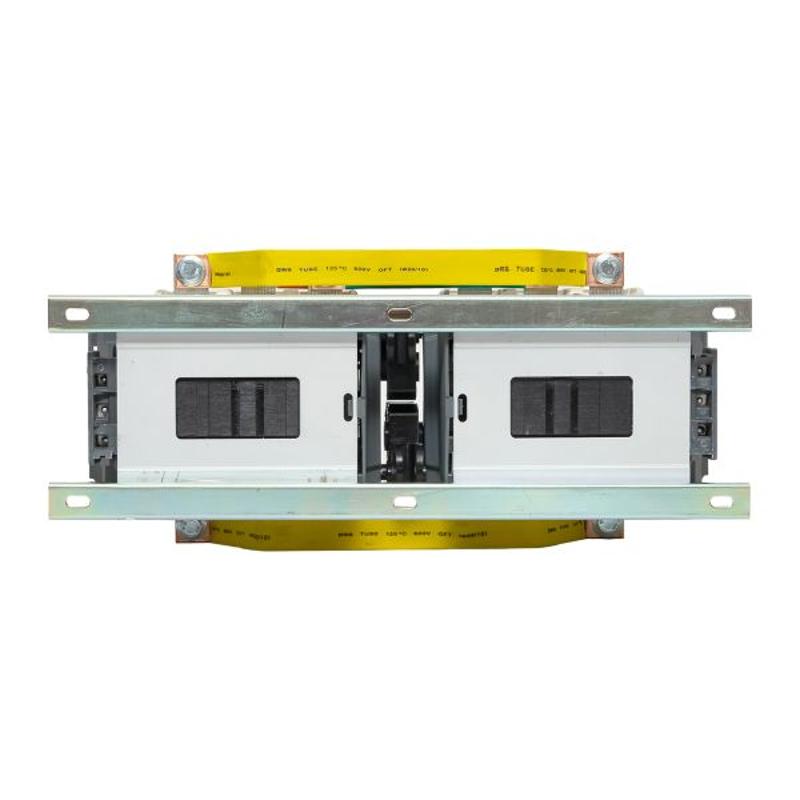

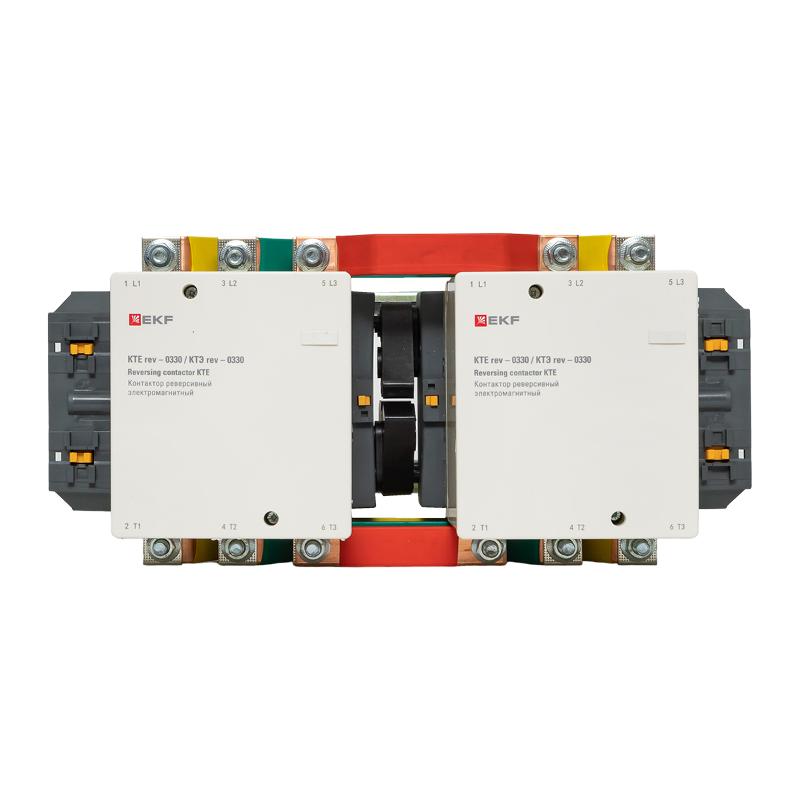

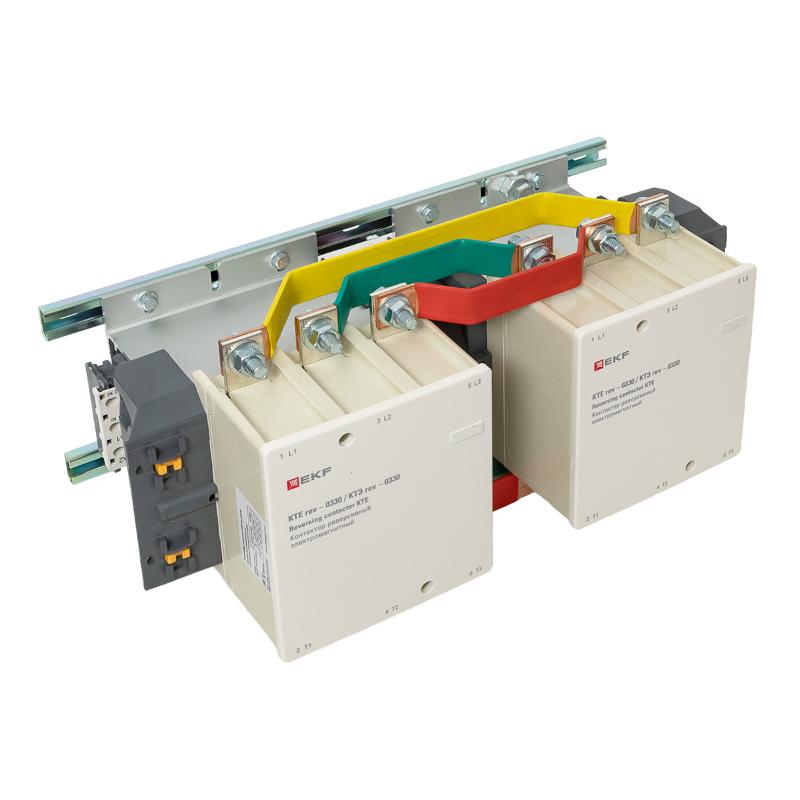

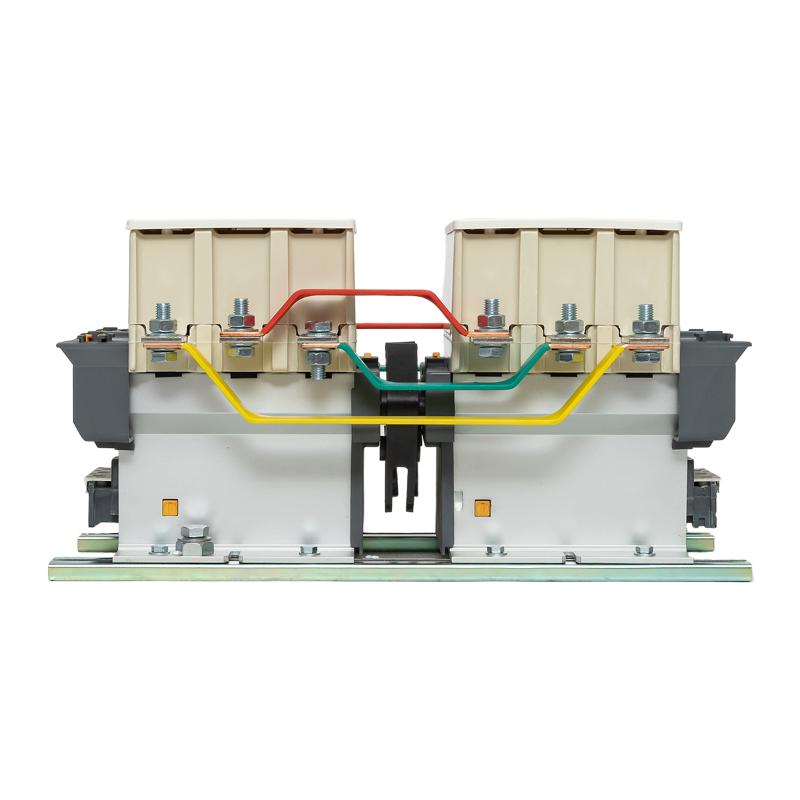

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
