Контактор КТЭ реверсивный 630А 230В 2NO EKF PROxima — фото 1

1 / 5

В наличии (16 шт)

1 952 640 ₸

Количество

Вес: 38.8 кг

Доставка по всему Казахстану

Гарантия от производителя

Контактор КТЭ реверсивный 630А 230В 2NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120951

Производительctr-b-r-630

РАЭК1185526

ПК125851

О товаре

Номин. коммутируем. мощность при AC-3, 400 В, kW335

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. раб. ток Ie при AC-1, 400 В, A1000

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Все характеристики (18)

Технические характеристики(18)

Номин. коммутируем. мощность при AC-3, 400 В, kW335

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номин. раб. ток Ie при AC-1, 400 В, A1000

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Тип подключения силовой электрич. цепиВинтовое соединение

Номин. коммутируем. мощность при AC-4, 400 В, kW124

Тип изделия/компонентаКонтактор

Модульное исполнениеНет

Тип напряжения управленияAC (перемен.)

Номинальная рабочая мощность NEMA, kW187

Номин. раб. ток Ie при AC-4, 400 В, A233

Номин. раб. ток Ie при AC-3, 400 В, A630

Количество нормально замкнутых (НЗ) силовых контактов0

Комплектное устройство в корпусеНет

Номин. напряжение питания цепи управления Us AC 50 Гц, V184...253

Количество вспомогат. нормально разомкнутых (НО) контактов2

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес38.8 кг

Высота660 мм

Ширина290 мм

Длина330 мм

Объём0.078953 м³

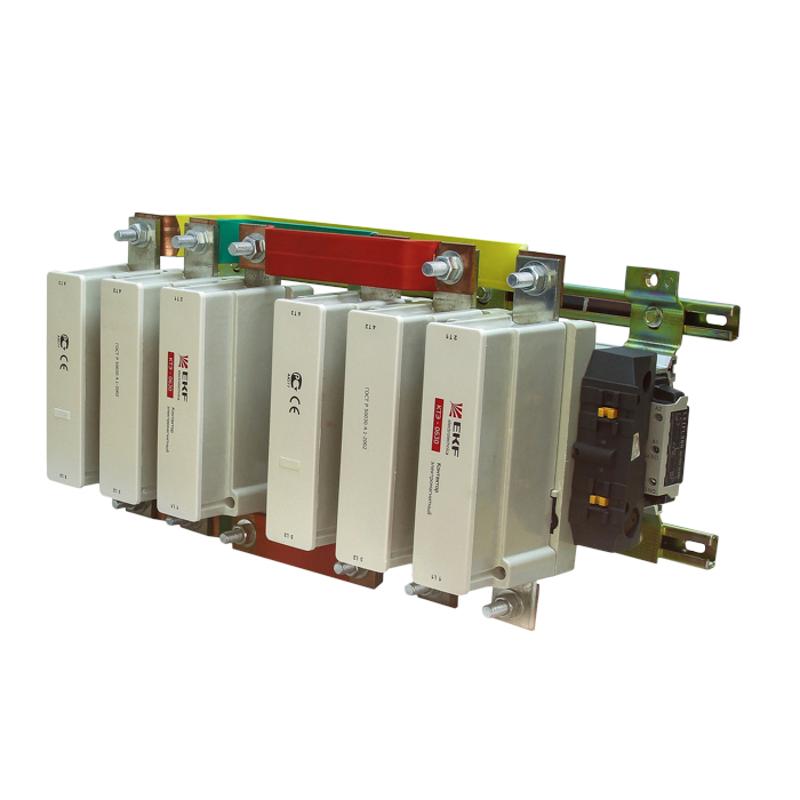

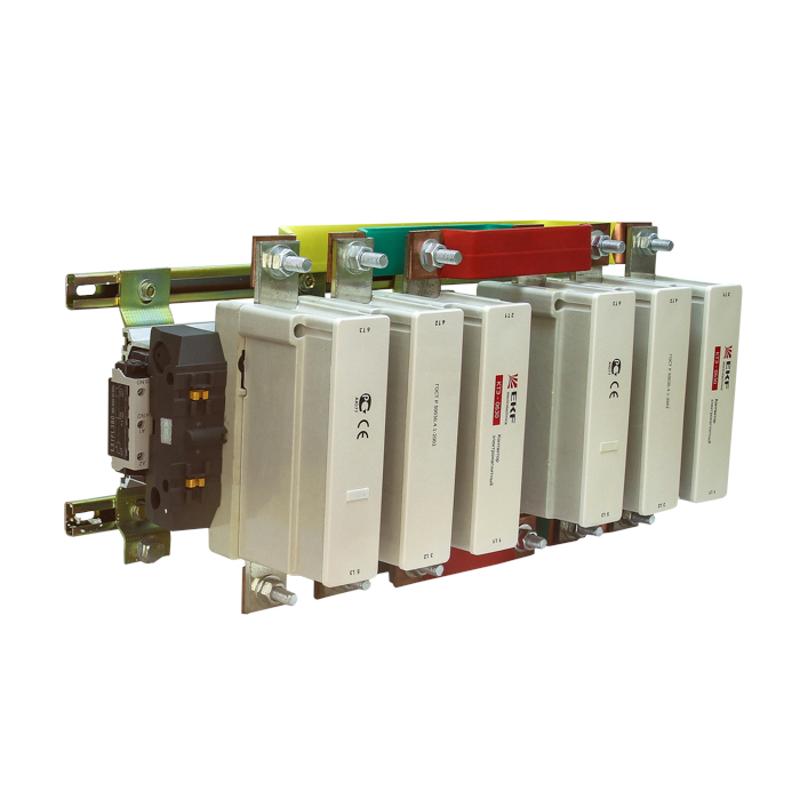

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
