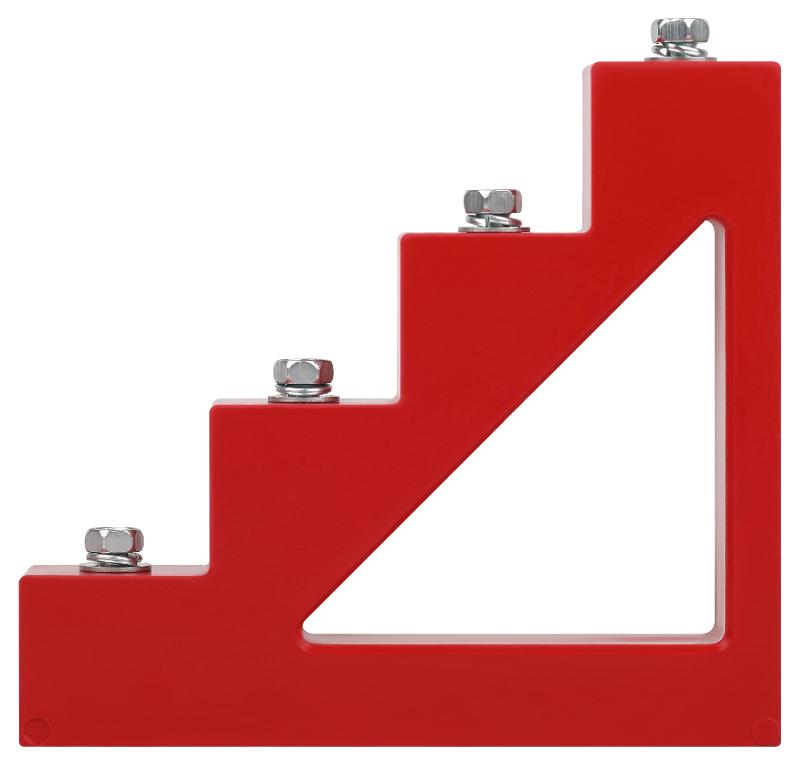

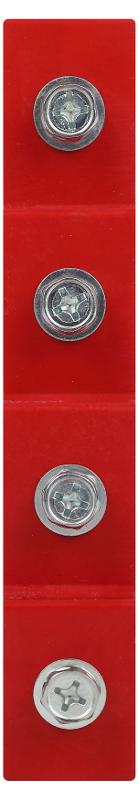

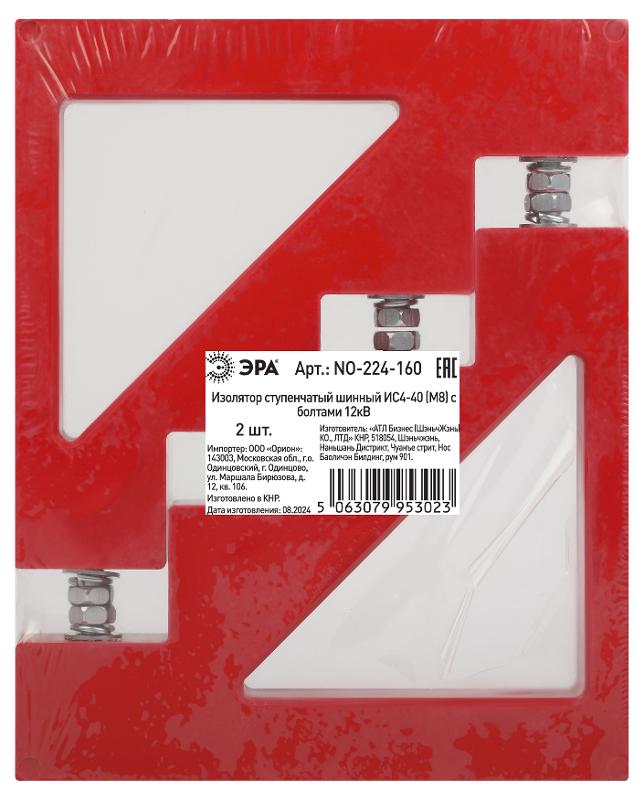

Изолятор ступенчатый шинный ЭРА NO-224-160 ИС4-40 (М8) с болтами 12кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680744

ПроизводительБ0065657

РАЭК3006839

О товаре

Макс. номин. ток, A900

Количество полюсов4

Метрический размер болта (М..)8

Расстояние между шинами, mm41

Технические характеристики(4)

Макс. номин. ток, A900

Количество полюсов4

Метрический размер болта (М..)8

Расстояние между шинами, mm41

Габариты и вес

Вес0.68 кг

Высота12.5 мм

Ширина70 мм

Длина105 мм

Объём0.000368 м³

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.

Особенности конструкции:

• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

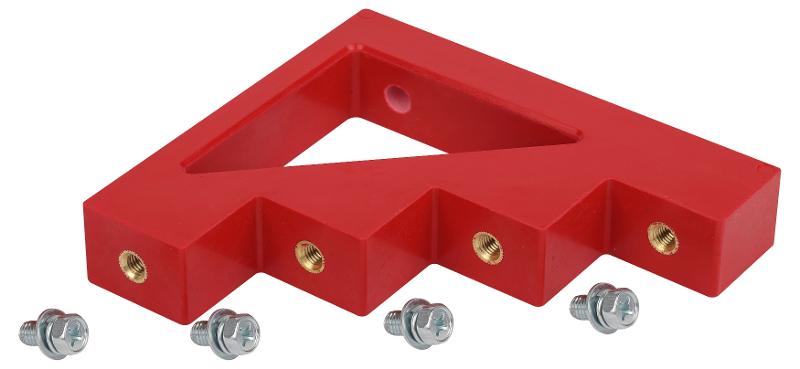

• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.

• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.
