Изолятор ЭРА NO-224-153 SM-60 с болтом (Н60хD46мм М8) 20кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680754

ПроизводительБ0065682

РАЭК3006819

О товаре

Количество полюсов1

Метрический размер болта (М..)8

Макс. номин. ток, A750

Технические характеристики(3)

Количество полюсов1

Метрический размер болта (М..)8

Макс. номин. ток, A750

Габариты и вес

Вес0.188 кг

Высота8.5 мм

Ширина10 мм

Длина24.5 мм

Объём0.000208 м³

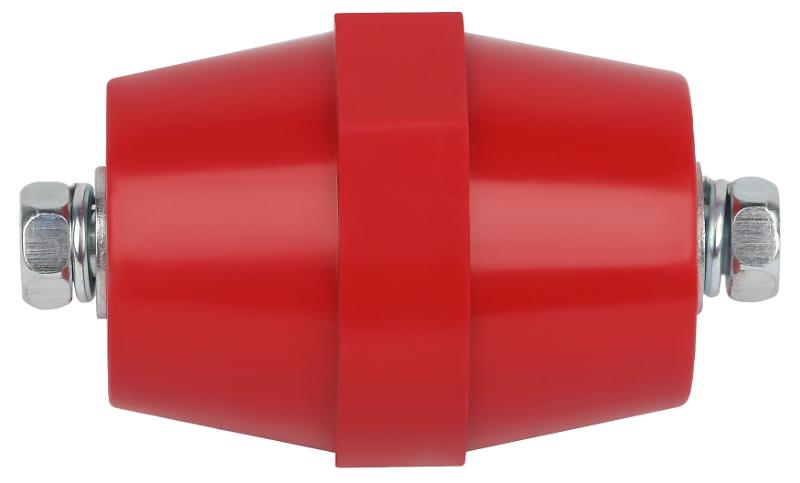

Шинные изоляторы типа SM состоят из цилиндрического изолятора и крепежных метизов. Устанавливаются внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Обеспечивают необходимую изоляцию между шиной и опорной конструкцией.

Особенности конструкции:

• Крепление шинного изолятора к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой осуществляется c помощью болта, шайбы и гровера, входящих в комплект поставки.

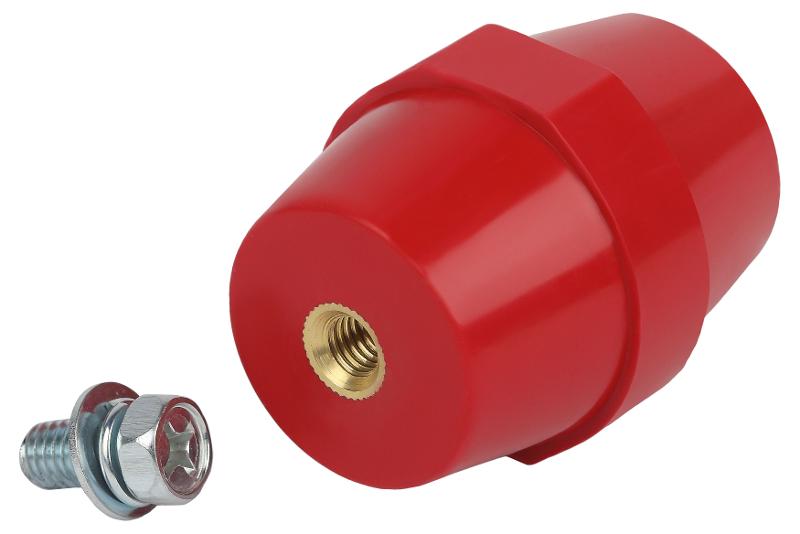

• Резьбовая латунная втулка с закрытым дном обеспечивает надежную фиксацию болта.

• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям
