Изолятор ЭРА NO-224-150 SM-35 с болтом (Н35хD32мм М8) 10кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680752

ПроизводительБ0065683

РАЭК3006822

О товаре

Количество полюсов1

Макс. номин. ток, A380

Метрический размер болта (М..)8

Технические характеристики(3)

Количество полюсов1

Макс. номин. ток, A380

Метрический размер болта (М..)8

Габариты и вес

Вес0.076 кг

Высота6 мм

Ширина7.5 мм

Длина17 мм

Объём0.000077 м³

Шинные изоляторы типа SM состоят из цилиндрического изолятора и крепежных метизов. Устанавливаются внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Обеспечивают необходимую изоляцию между шиной и опорной конструкцией.

Особенности конструкции:

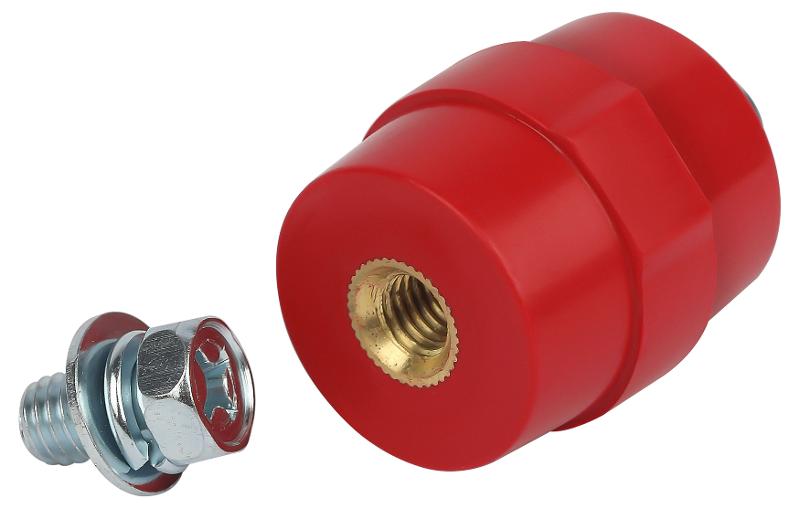

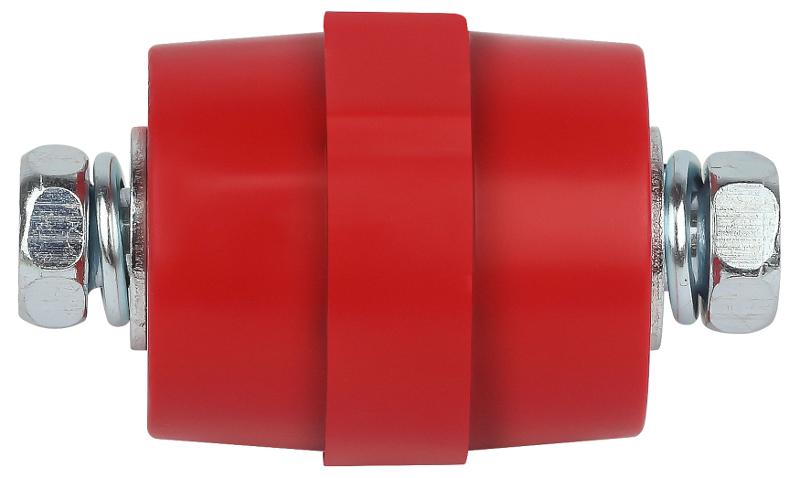

• Крепление шинного изолятора к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой осуществляется c помощью болта, шайбы и гровера, входящих в комплект поставки.

• Резьбовая латунная втулка с закрытым дном обеспечивает надежную фиксацию болта.

• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям
