Изолятор ступенчатый шинный ЭРА NO-224-162 ИС4-50 (М10) с болтами 15кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680746

ПроизводительБ0065685

РАЭК3006833

О товаре

Количество полюсов4

Метрический размер болта (М..)8

Макс. номин. ток, A860

Расстояние между шинами, mm53

Технические характеристики(4)

Количество полюсов4

Метрический размер болта (М..)8

Макс. номин. ток, A860

Расстояние между шинами, mm53

Габариты и вес

Вес1.23 кг

Высота17.5 мм

Ширина107.5 мм

Длина137.5 мм

Объём0.001035 м³

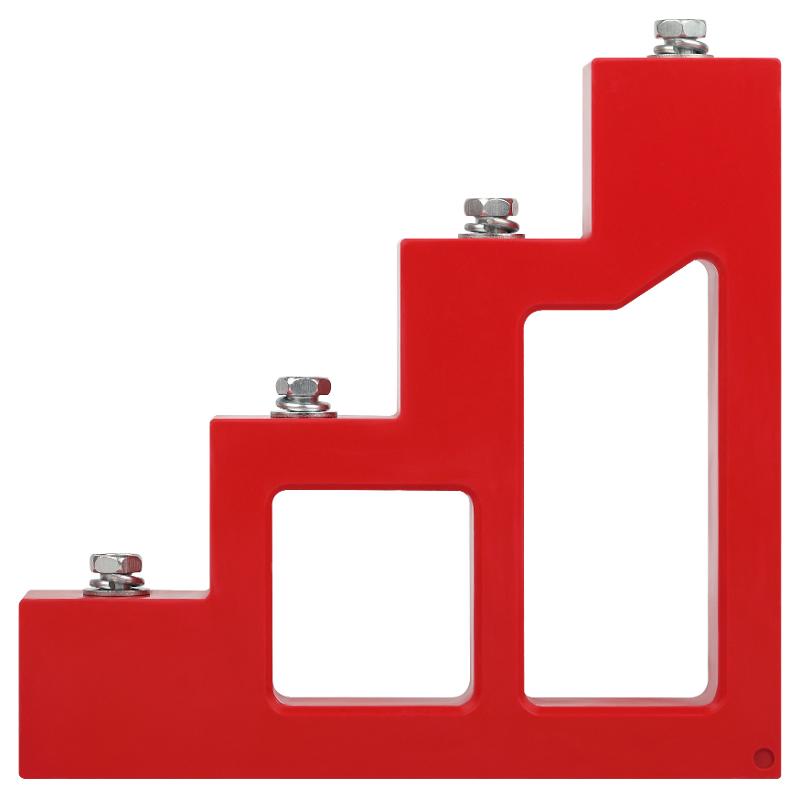

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.

Особенности конструкции:

• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

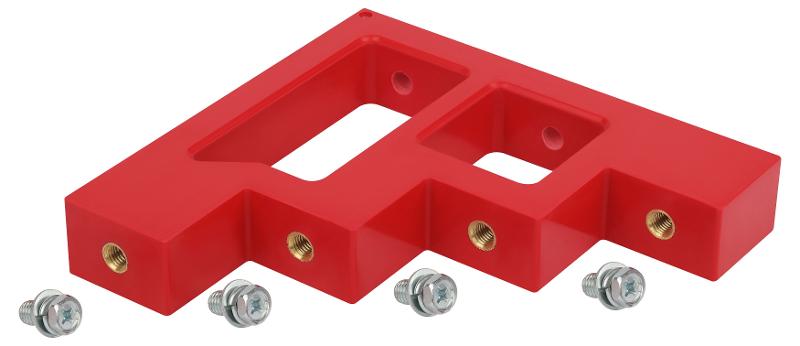

• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.

• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.
