Изолятор ступенчатый шинный ЭРА NO-224-155 ИС4-20 (М6) с болтами 6кВ

Артикул:

Бренд:ЭРА (Энергия света)

Серия:Без серии

Категория:Изоляторы шинные ЭРА

Код0001680741

ПроизводительБ0065689

РАЭК3006820

О товаре

Количество полюсов4

Метрический размер болта (М..)6

Расстояние между шинами, mm25

Макс. номин. ток, A300

Технические характеристики(4)

Количество полюсов4

Метрический размер болта (М..)6

Расстояние между шинами, mm25

Макс. номин. ток, A300

Габариты и вес

Вес0.17 кг

Высота10 мм

Ширина42.5 мм

Длина50 мм

Объём0.000085 м³

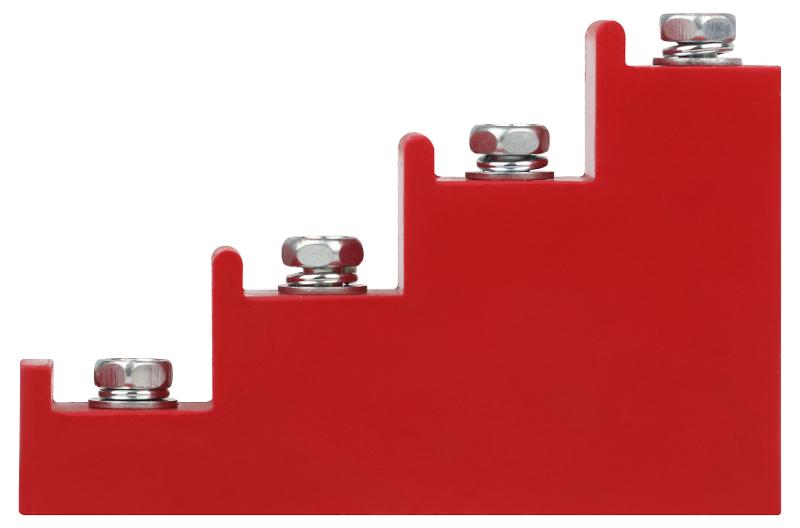

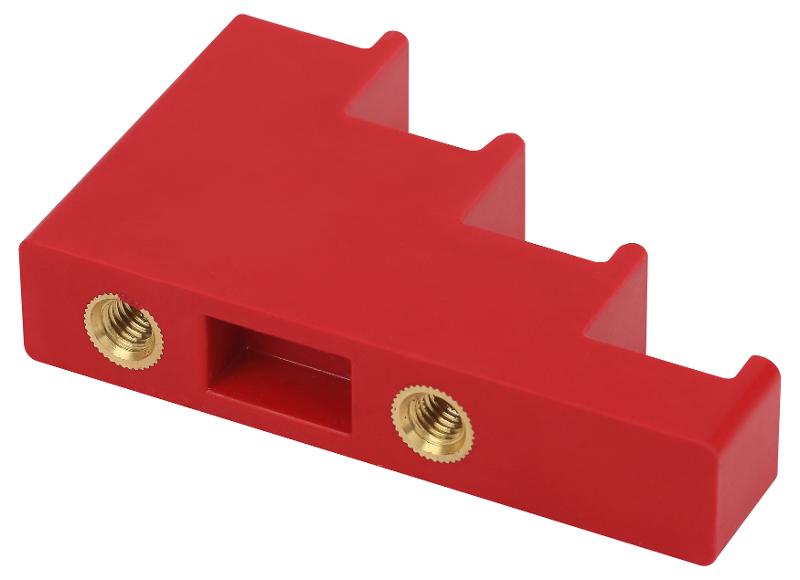

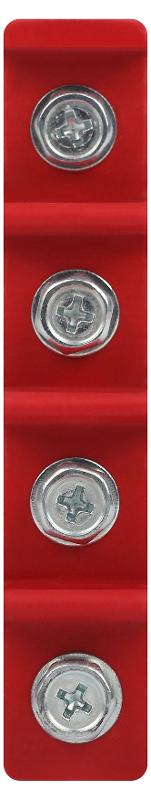

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.

Особенности конструкции:

• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

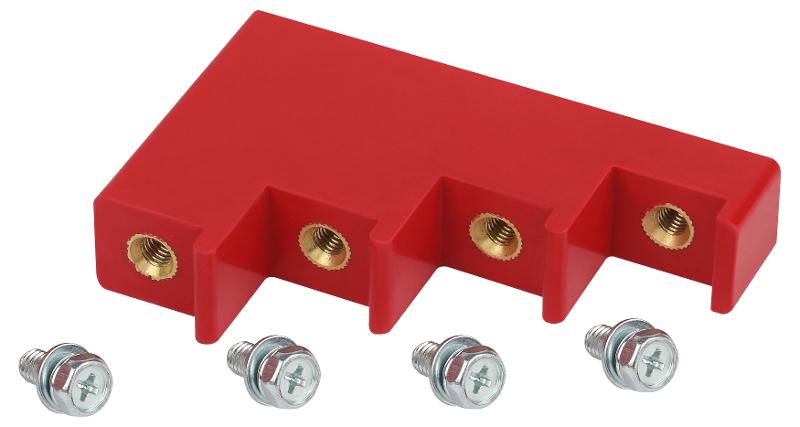

• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.

• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.
