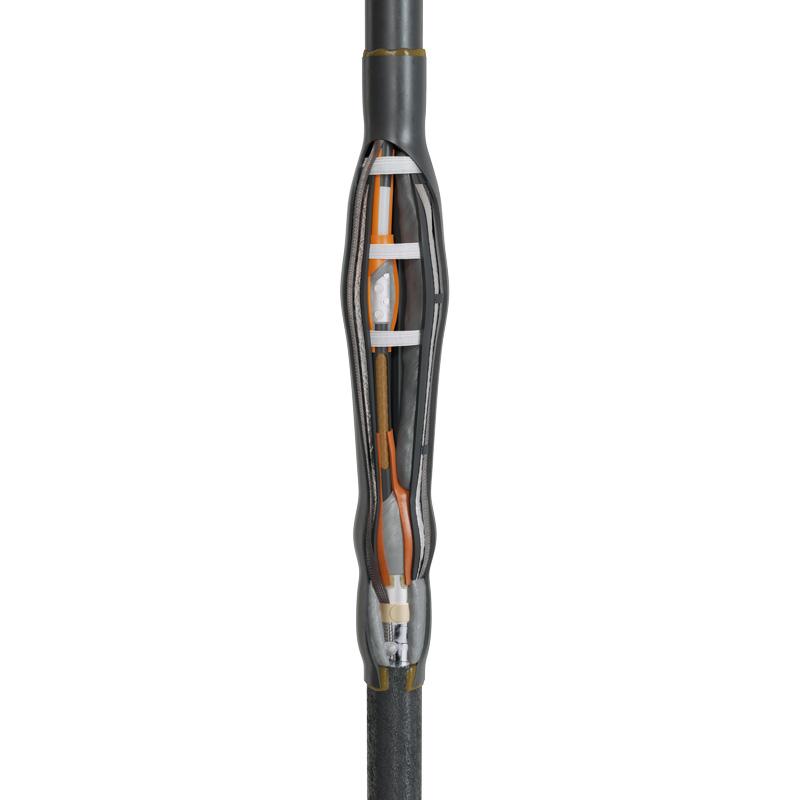

Муфта соединительная (3П+3Б)СПТ-10-35/50-Б с болт. соединителями

Артикул:

Бренд:КВТ

Серия:(3П+3Б)СПТ-10 : Переходные кабельные муфты (3П+3Б)СПТ-10

Категория:Муфты кабельные соединительные КВТ

Код0000290939

Производитель74017

РАЭК1319063

ПК1274625

О товаре

Номинальное напряжение U0/U (Um)6/10 (12) кв

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номин. поперечное сечение проводника, mm²35...50

Все характеристики (12)

Технические характеристики(12)

Номинальное напряжение U0/U (Um)6/10 (12) кв

С винтовыми/болтовыми наконечниками/гильзамиДа

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номин. поперечное сечение проводника, mm²35...50

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейДа

Уровень напряжения6/10 кВ

Утверждена горнодобывающим промышленным секторомНет

Не содержит (без) галогеновДа

С концентрическим экранированиемДа

Подходит для:Прочее

Габариты и вес

Вес4.3 кг

Высота150 мм

Ширина160 мм

Длина1220 мм

Объём0.033456 м³

Предназначены для соединения;3-х жильного кабеля с изоляцией из сшитого полиэтилена и экраном из медных проволок;с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой;на напряжение 6 и 10 кВ;Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв;Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа;Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой;Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля;Комплект переходной муфты содержит 3 болтовых соединителя с внутренней стопорной перегородкой;Данные муфты спроектированы без использования термоусаживаемых перчаток в корне разделки кабеля;Высокое качество комплектующих и используемых композиционных материалов;Инструмент для монтажа:;пропановая горелка ПГ (КВТ);набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);инструменты для снятия изоляции и полупроводникового экрана;
