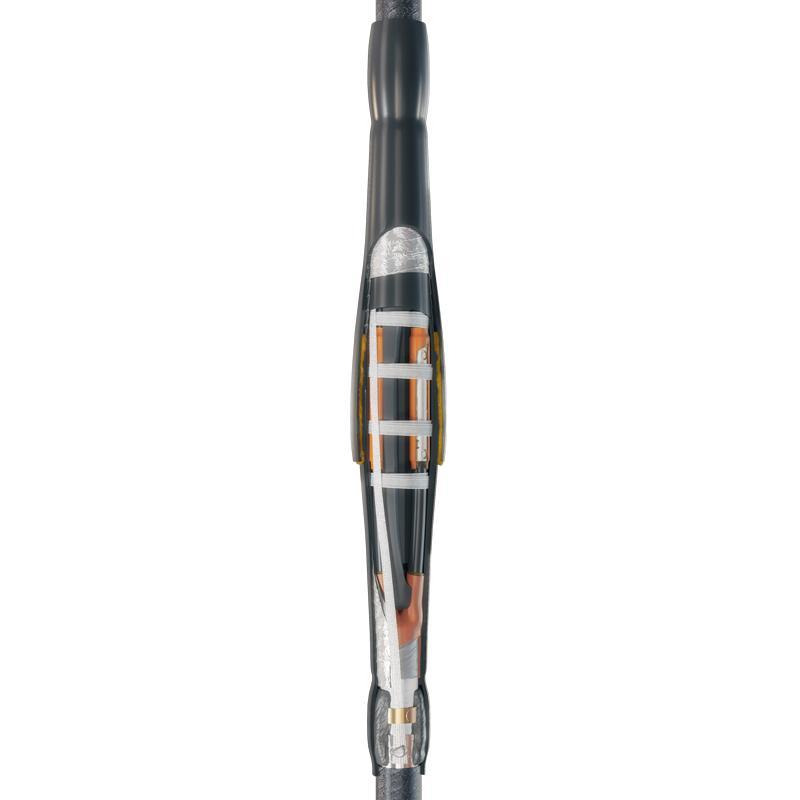

Муфта ремонтная соединительная 3СТпР-10-150/240 (Б) с болт. соединителями

Артикул:

Бренд:КВТ

Серия:3СТпР-10 : Соединительные ремонтные кабельные муфты 3СТпР-10

Категория:Муфты кабельные соединительные КВТ

Код0000338630

Производитель77495

РАЭК1512625

ПК523592

О товаре

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номин. поперечное сечение проводника, mm²150...240

Тип изоляционного материалаБумага

Номинальное напряжение U0/U (Um)6/10 (12) кв

Все характеристики (13)

Технические характеристики(13)

Модель/исполнениеТермоусаживаемая (-ый)

Количество проводников3

Номин. поперечное сечение проводника, mm²150...240

Тип изоляционного материалаБумага

Номинальное напряжение U0/U (Um)6/10 (12) кв

С винтовыми/болтовыми наконечниками/гильзамиДа

С концентрическим экранированиемНет

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Уровень напряжения6/10 кВ

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейНет

Утверждена горнодобывающим промышленным секторомНет

Не содержит (без) галогеновДа

Подходит для:Прочее

Габариты и вес

Вес8.55 кг

Высота150 мм

Ширина160 мм

Длина1220 мм

Объём0.03345 м³

Предназначены для соединения 3-х жильных кабелей:;с бумажной маслопропитанной изоляцией;с броней или без брони;с общей алюминиевой или свинцовой оболочкой;на напряжение 6 и 10 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв;Не требуют дополнительной кабельной вставки на поврежденном участке кабельной линии;Существенно сокращает временные затраты и финансовые издержки за счет использования одной муфты вместо двух;Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля;Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации;Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля;Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте.;Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя А;Использование двух защитных термоусаживаемых кожухов внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции;В комплекте муфты используется специальный ремонтный соединитель КВТ;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;
