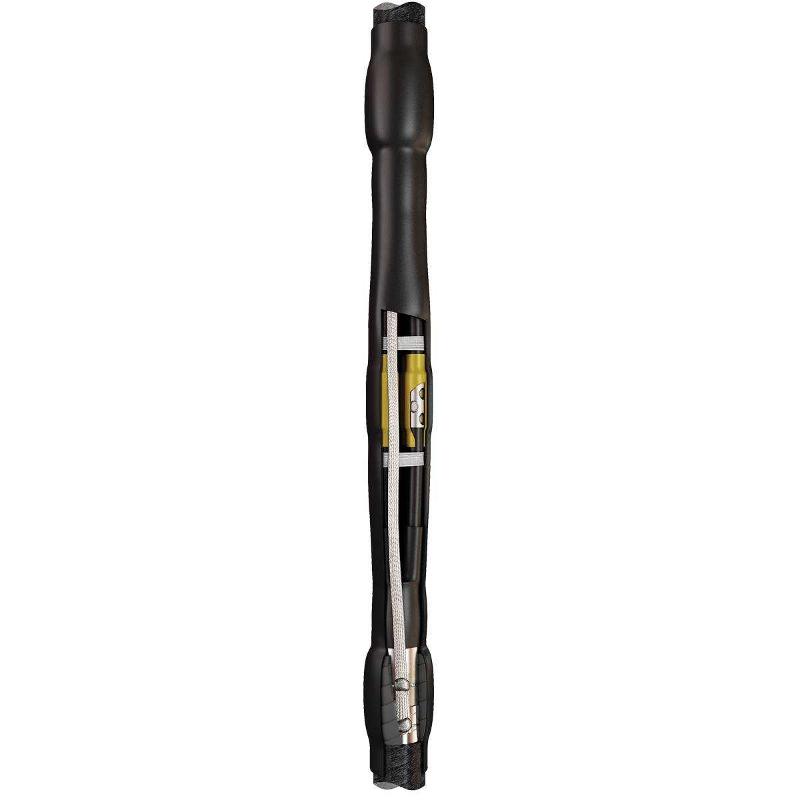

Муфта кабельная соединительная 4СТп-1-70/120 (Б) с болт. соединителями (пайка)

Артикул:

Бренд:КВТ

Серия:Соединительные кабельные муфты 4СТп-1 (пайка)

Категория:Муфты кабельные соединительные КВТ

Код0001141872

Производитель88779

РАЭК2751832

О товаре

Номин. поперечное сечение проводника, mm²70...120

Тип изоляционного материалаБумага/пластик

Количество проводников4

Модель/исполнениеТермоусаживаемая (-ый)

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

Все характеристики (11)

Технические характеристики(11)

Номин. поперечное сечение проводника, mm²70...120

Тип изоляционного материалаБумага/пластик

Количество проводников4

Модель/исполнениеТермоусаживаемая (-ый)

Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ

С винтовыми/болтовыми наконечниками/гильзамиДа

Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой

Для соединения кабелей с бумажной (БПИ) и пластиковой изоляциейДа

Уровень напряжения0.6/1 кВ

Не содержит (без) галогеновДа

Подходит для:Прочее

Чего нет у товара (2)

С концентрическим экранированием · Утверждена горнодобывающим промышленным сектором

Габариты и вес

Вес2.1 кг

Объём0.04056 м³

Предназначены для соединения 4-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией.

с броней или без брони.

на напряжение до 1кВ.

Соответствует требованиям ГОСТ 34839-2022.

Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл.

Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки.

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям.

Монтаж узла заземления осуществляется методом пайки. Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жил..

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте..

Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.

Высокое качество комплектующих и используемых композиционных материалов.

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ).

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).

Выпускается по ТУ 3599-006-97284872-2006.
