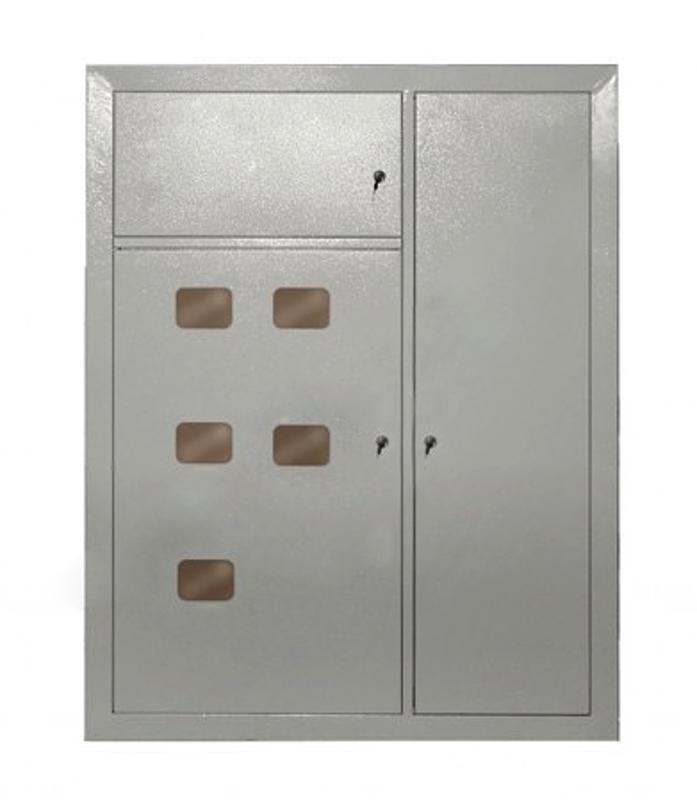

Корпус металлический ЩЭ-5-1270 36 УХЛ3 (ВхШхГ) 1275х958х157мм IP31

Артикул:

Бренд:IEK (ИЭК)

Серия:Без серии

Категория:Корпуса щитов этажных ЩЭ ИЭК

Код0200188996

ПроизводительMKM42-05-1270-31

РАЭК727833

ЕТМ8472041

ПК302131

О товаре

Степень защиты (IP)IP31

С монтажной платой/панельюДа

ЦветСерый

Глубина установочная (встраив.), mm140

Способ монтажаСкрытой установки

Все характеристики (10)

Технические характеристики(10)

Степень защиты (IP)IP31

С монтажной платой/панельюДа

ЦветСерый

Глубина установочная (встраив.), mm140

Способ монтажаСкрытой установки

Материал корпусаСталь

Ширина, mm960

Глубина, mm155

Номер цвета RAL7035

Высота, mm1275

Габариты и вес

Вес24.6 кг

Высота170 мм

Ширина200 мм

Длина170 мм

Объём0.19824 м³

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.

В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.

В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.

Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
