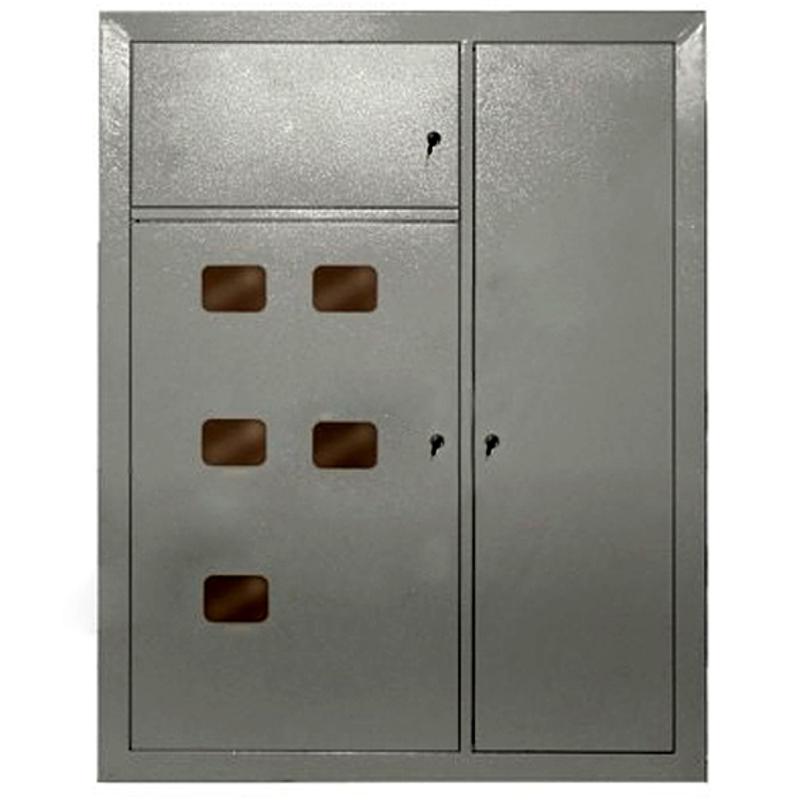

Корпус металлический ЩЭ-5-1 36 УХЛ3 IP31 (1000х960х157мм)

Артикул:

Бренд:IEK (ИЭК)

Серия:Без серии

Категория:Корпуса щитов этажных ЩЭ ИЭК

Код0200075769

ПроизводительMKM42-05-31

РАЭК1247245

ПК444189

О товаре

Степень защиты (IP)IP31

С монтажной платой/панельюДа

ЦветСерый

Способ монтажаСкрытой установки

Материал корпусаСталь

Все характеристики (9)

Технические характеристики(9)

Степень защиты (IP)IP31

С монтажной платой/панельюДа

ЦветСерый

Способ монтажаСкрытой установки

Материал корпусаСталь

Ширина, mm960

Номер цвета RAL7035

Высота, mm1000

Глубина, mm157

Габариты и вес

Вес21.4 кг

Высота165 мм

Ширина965 мм

Длина1015 мм

Объём0.166549 м³

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.

В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.

В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.

Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
