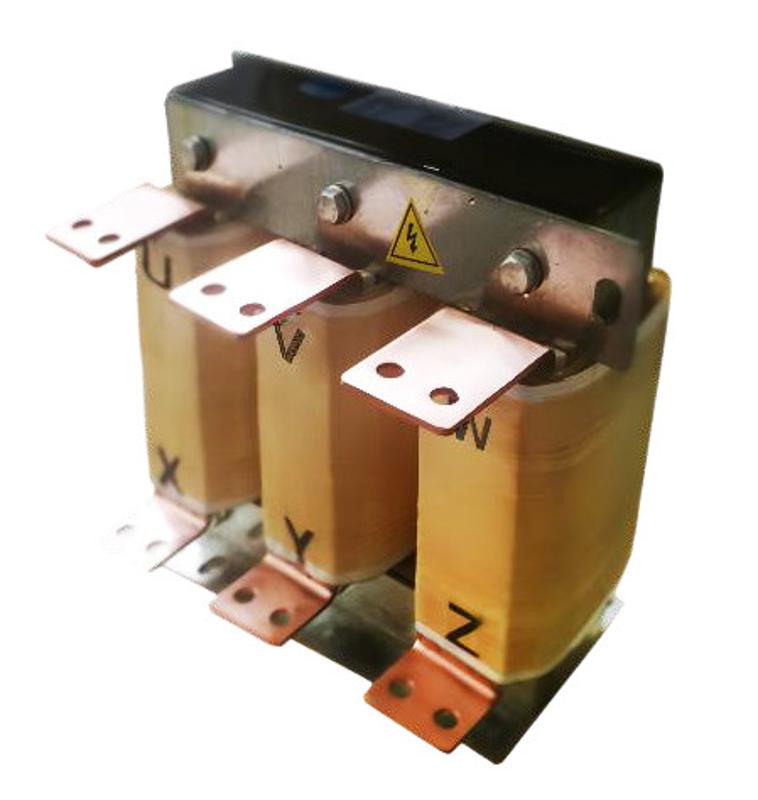

dV/dt-фильтр 3Ф 400В 355-400 кВт / медный

Артикул:

Бренд:Systeme Electric

Серия:SystemeVar

Категория:Преобразователи частоты Systeme Electric

Код0001532126

ПроизводительSEOP28-C40N4-CU

РАЭК3018608

О товаре

Тип компонента/запасной частиФильтр

Технические характеристики(1)

Тип компонента/запасной частиФильтр

Габариты и вес

Вес112 кг

Высота558 мм

Ширина486 мм

Длина381 мм

Объём0.103323 м³

dV/dt-фильтр, торговой марки Systeme Electric, серии SystemeVar options, типа SEOP28. Предназначен для ПЧ, номинальной мощностью 400 кВт и питающим напряжением 3Ф 400В. Тип фильтра (установка относительно ПЧ): Выходной. Подключается к выходу преобразователя частоты для подавления пиков напряжения и снижения переходного напряжения dv/dt, отражаемого бегущими волнами в длинном кабеле, что позволяет снизить потери на вихревые токи и шум двигателя, а также защитить его изоляцию. В основном используется в ситуациях, когда напряжение питания слишком высокое, старые двигатели требуют модернизации, прочность изоляции двигателей с постоянной частотой низкая, частое торможение и передача осуществляется с использованием более длинных кабелей. Материал основных проводников: Медь. Номинальный ток: 800 А. Уровень dV/dt: ≤ 300 В/мкс. Класс изоляции: F. Рабочая температура окружающей среды: от -25 до +55°C. Тепловыделения (проводник/сердечник/суммарные): 420/66,8/486,8 Вт. Охлаждение: Естественное. Электрическая прочность: AC 3000В 50 Гц в течение 60 с. Ток утечки ≤ 5 мА. Несущая частота 2кГц. Длина неэкранированного кабеля двигателя: 150-450м. Длина экранированного кабеля двигателя: 100-230м. Уровень шума: ≤75дБ. Степень защиты: IP00. Размеры макс. знач. (ШxГxВ): 440x285x410 мм. Вес: 104 кг. Размеры упаковки (ШxГxВ): 486x381x558 мм. Вес брутто: 112 кг. Маркировка EAC (продукция прошла необходимые испытания и отвечает требованиям безопасности, поэтому может свободно продаваться в странах ЕАЭС).
