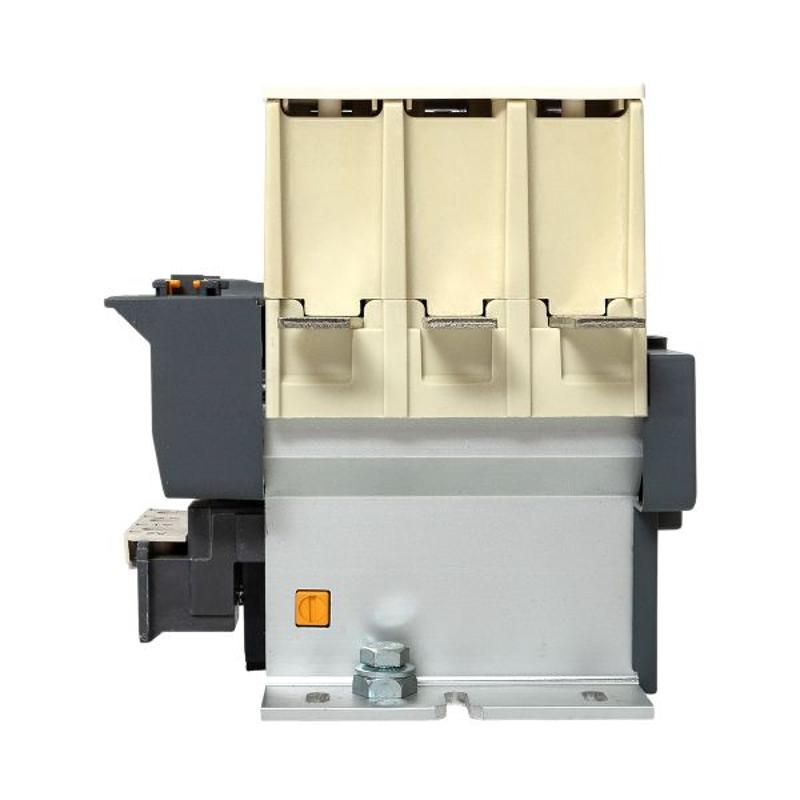

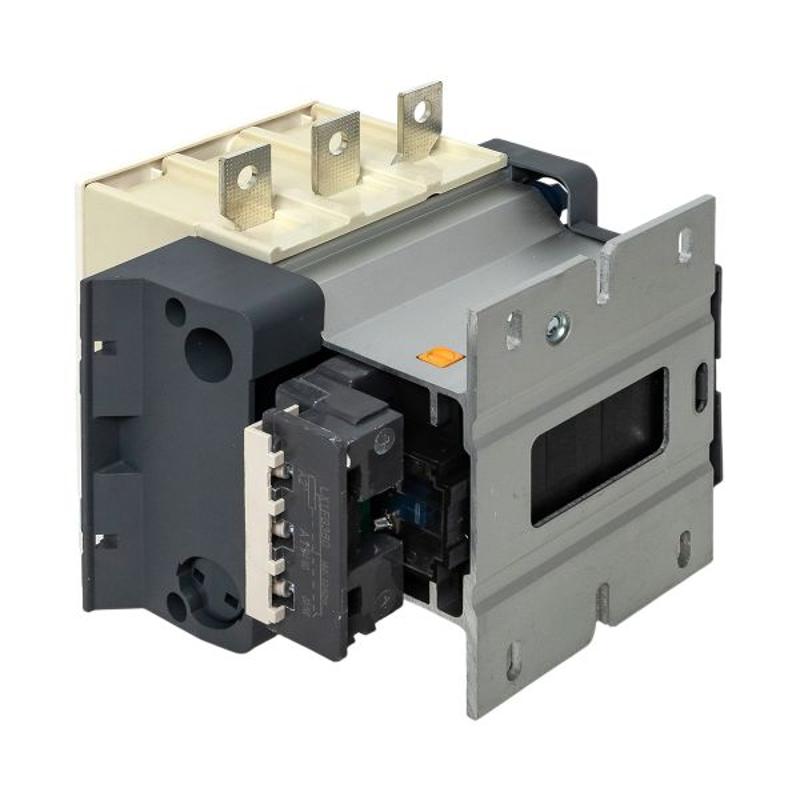

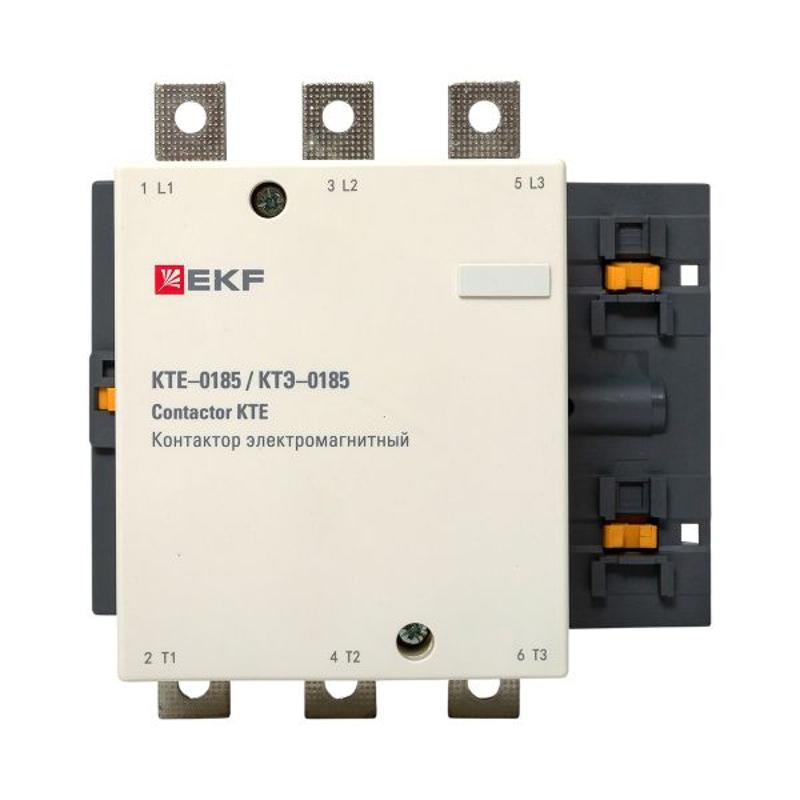

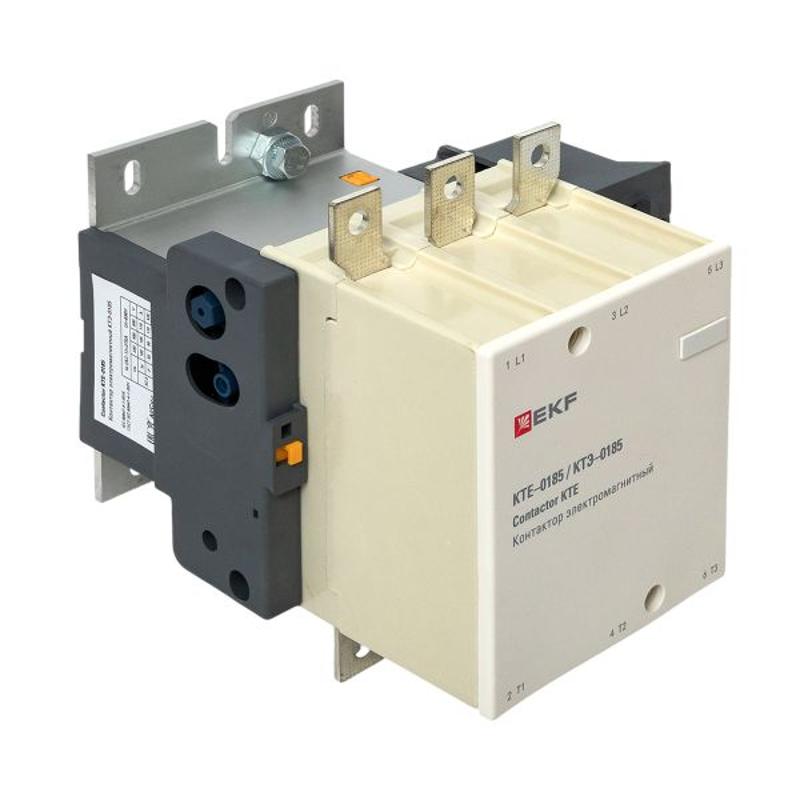

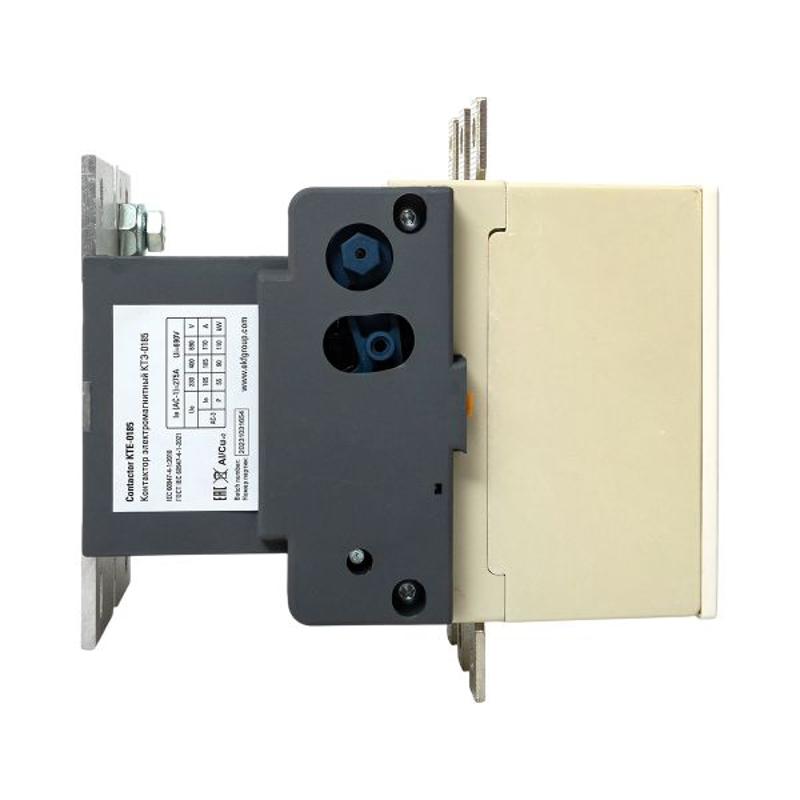

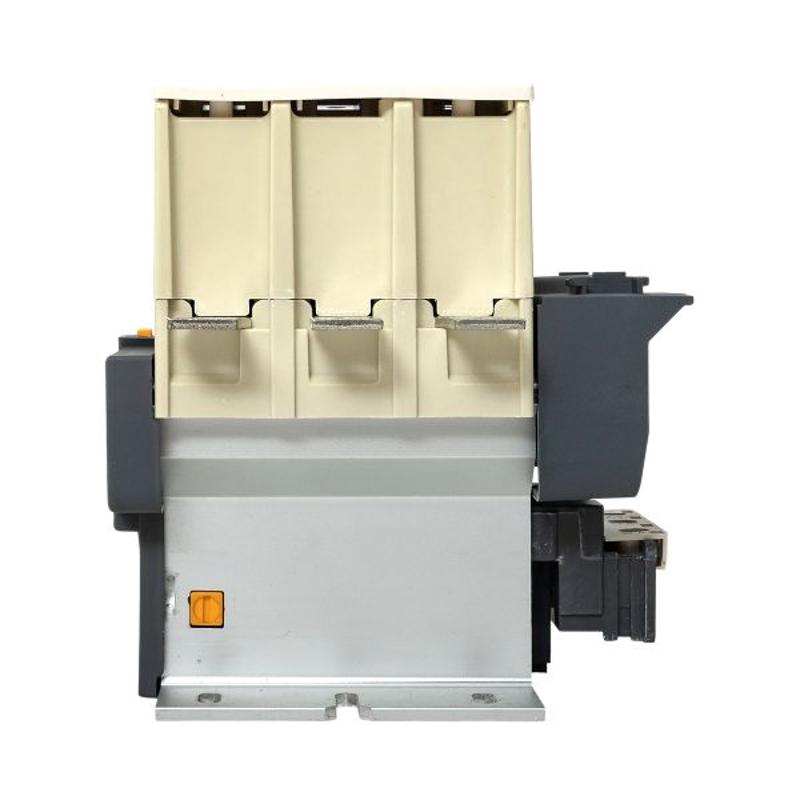

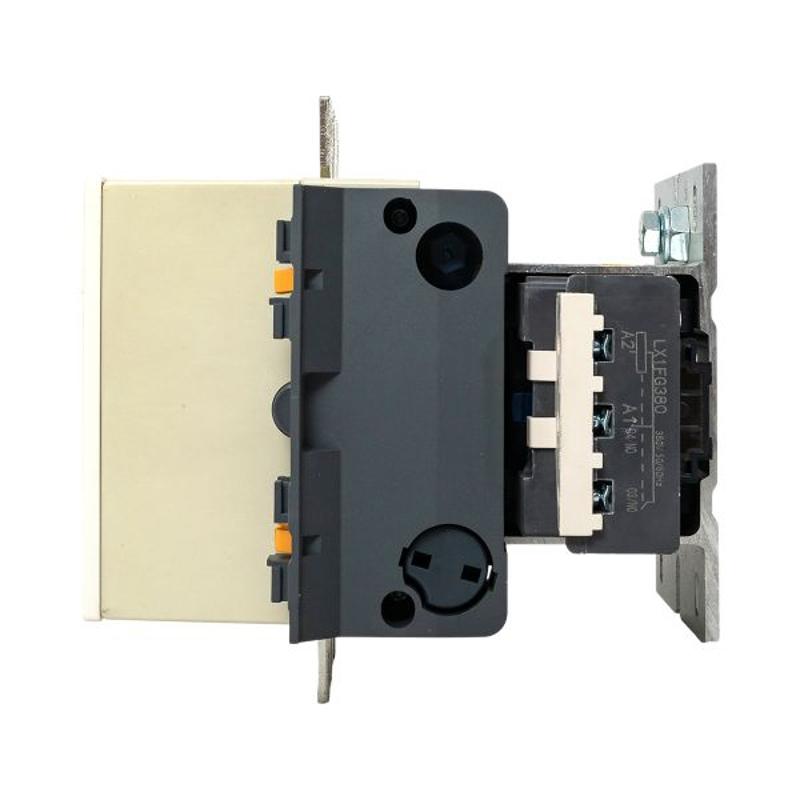

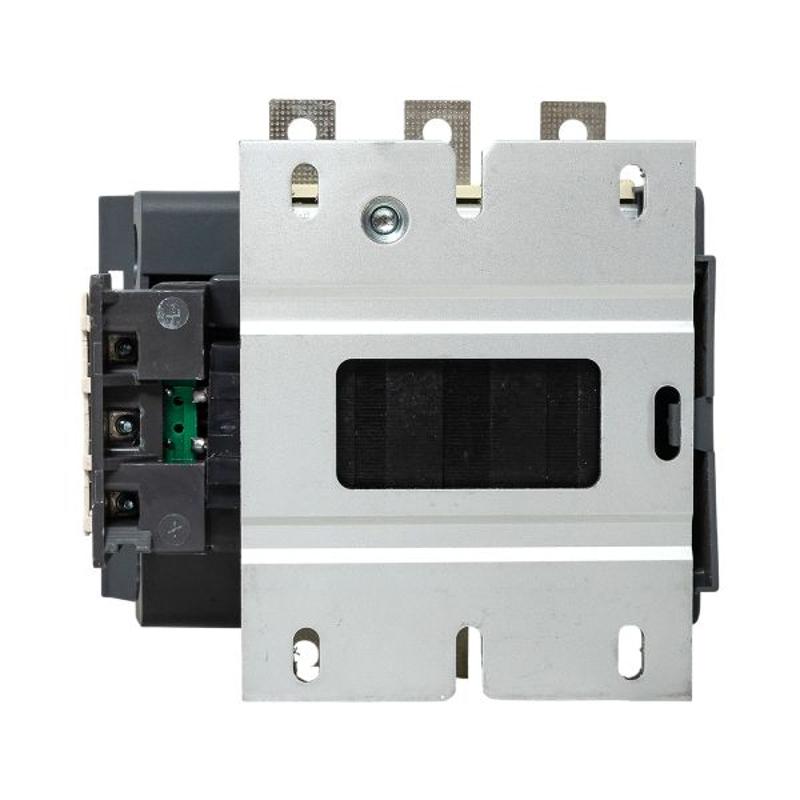

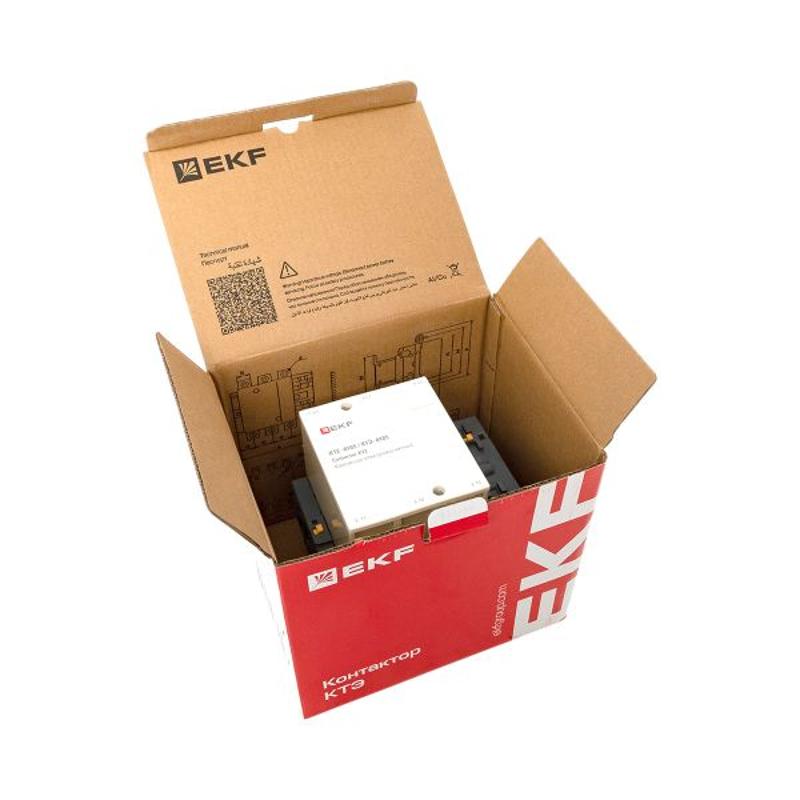

Контактор КТЭ 185А 380В NO EKF PROxima — фото 1

1 / 19

В наличии (29 шт)

216 400 ₸

Количество

Вес: 5.35 кг

Доставка по всему Казахстану

Гарантия от производителя

Контактор КТЭ 185А 380В NO EKF PROxima

Артикул:

Бренд:EKF

Серия:PROxima

Категория:Контакторы КТЭ EKF

Код0200120954

Производительctr-b-185-380

РАЭК988906

ЕТМ1671596

ПК211979

О товаре

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номинальная рабочая мощность NEMA, kW55

Номин. раб. ток Ie при AC-3, 400 В, A185

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Все характеристики (18)

Технические характеристики(18)

Количество вспомогат. нормально замкнутых (НЗ) контактов0

Номин. напряжение питания цепи управления Us AC 60 Гц, V0...0

Номинальная рабочая мощность NEMA, kW55

Номин. раб. ток Ie при AC-3, 400 В, A185

Номин. напряжение питания цепи управления Us постоян. тока DC, V0...0

Номин. раб. ток Ie при AC-4, 400 В, A68

Тип подключения силовой электрич. цепиВинтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В, kW90

Тип изделия/компонентаКонтактор

Номин. напряжение питания цепи управления Us AC 50 Гц, V320...440

Модульное исполнениеНет

Номин. раб. ток Ie при AC-1, 400 В, A275

Тип напряжения управленияAC (перемен.)

Номин. коммутируем. мощность при AC-4, 400 В, kW34

Количество нормально замкнутых (НЗ) силовых контактов0

Комплектное устройство в корпусеНет

Количество вспомогат. нормально разомкнутых (НО) контактов1

Количество нормально разомкнутых (НО) силовых контактов3

Габариты и вес

Вес5.35 кг

Высота240 мм

Ширина190 мм

Длина220 мм

Объём0.01254 м³

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:

1. Снять крышку устройства.

2. Извлечь поролоновые фиксаторы, которые удерживают контакты.

3. Вернуть крышку на место, обеспечив плотное прилегание.

Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.

Допускается монтаж в вертикальном и горизонтальном положении.
