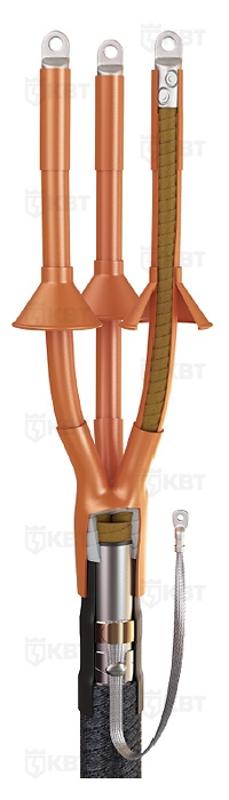

Муфта концевая 3КВТп 10-150/240 без болт. наконечников

Артикул:

Бренд:КВТ

Серия:3КВТп-10 : Концевые термоусаживаемые муфты 3КВТп-10

Категория:Муфты кабельные концевые КВТ

Код0200179440

Производитель50352

РАЭК662179

ЕТМ8775164

ПК67487

О товаре

Подходит для:Трехжильного кабеля

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения6/10 кВ

Область (место) примененияВнутри помещений (внутр. установка)

Все характеристики (6)

Технические характеристики(6)

Подходит для:Трехжильного кабеля

Номин. поперечное сечение (диапазон), mm²150...240

Модель/исполнениеТермоусаживаемая (-ый)

Уровень напряжения6/10 кВ

Область (место) примененияВнутри помещений (внутр. установка)

Количество проводников3...3

Габариты и вес

Вес1.385 кг

Высота120 мм

Ширина120 мм

Длина710 мм

Объём0.0132 м³

Предназначены для оконцевания 3-х жильных кабелей:;с бумажной маслопропитанной изоляцией;с броней из стальных лент или без брони;с общей алюминиевой или свинцовой оболочкой;на напряжение 6 и 10 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв;Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета;Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях;Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля;Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа;Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте.;Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя А;Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;
